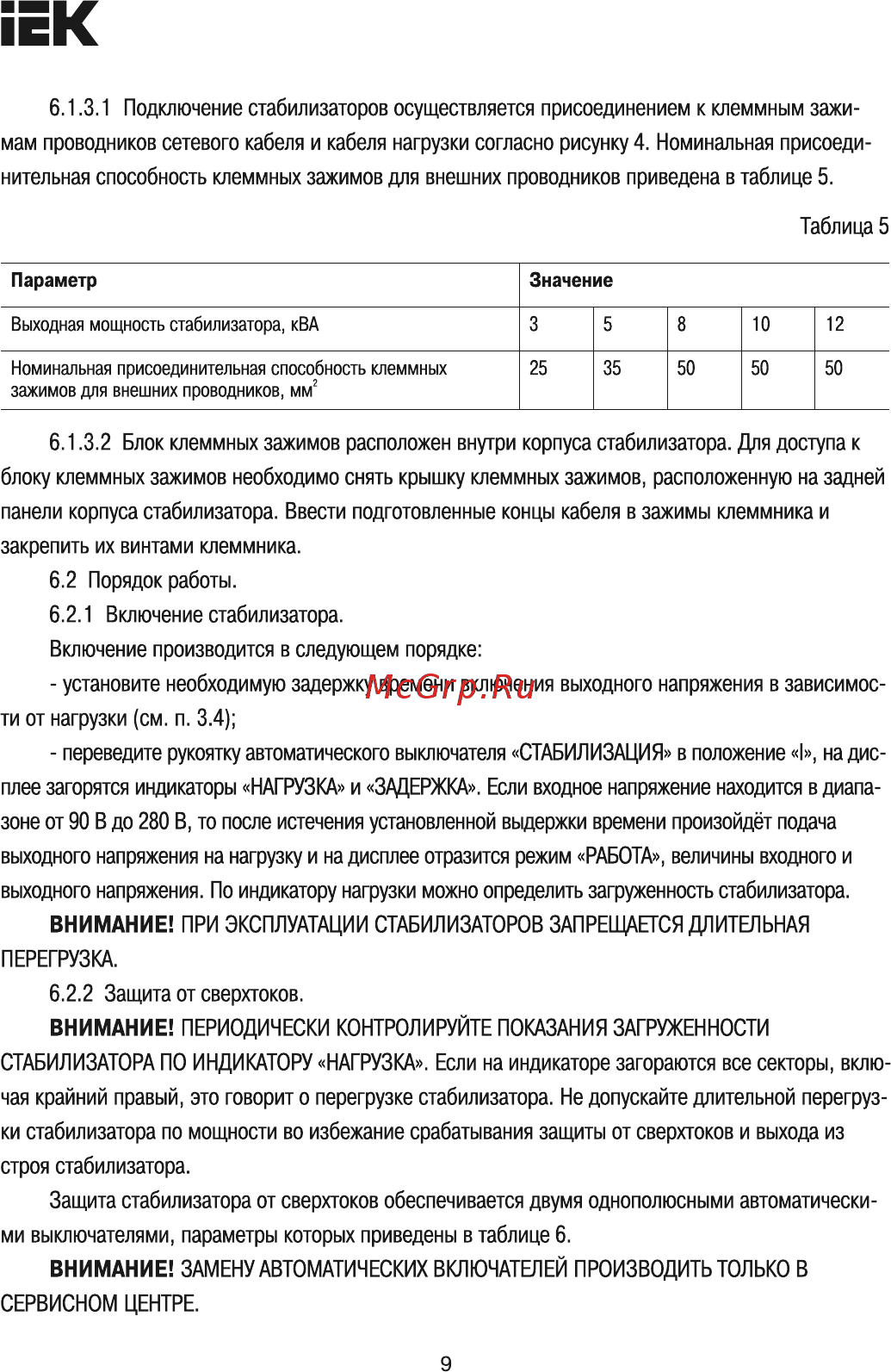

ЕК 6 1 3 1 Подключение стабилизаторов осуществляется присоединением к клеммным зажи мам проводников сетевого кабеля и кабеля нагрузки согласно рисунку 4 Номинальная присоеди нительная способность клеммных зажимов для внешних проводников приведена в таблице 5 Таблица 5 Параметр Значение Выходная мощность стабилизатора кВА 3 5 8 10 12 Номинальная присоединительная способность клеммных зажимов для внешних проводников мм2 25 35 50 50 50 6 1 3 2 Блок клеммных зажимов расположен внутри корпуса стабилизатора Для доступа к блоку клеммных зажимов необходимо снять крышку клеммных зажимов расположенную на задней панели корпуса стабилизатора Ввести подготовленные концы кабеля в зажимы клеммника и закрепить их винтами клеммника 6 2 Порядок работы 6 2 1 Включение стабилизатора Включение производится в следующем порядке установите необходимую задержку времени включения выходного напряжения в зависимос ти от нагрузки см п 3 4 переведите рукоятку автоматического выключателя СТАБИЛИЗАЦИЯ в положение I на дис плее загорятся индикаторы НАГРУЗКА и ЗАДЕРЖКА Если входное напряжение находится в диапа зоне от 90 В до 280 В то после истечения установленной выдержки времени произойдёт подача выходного напряжения на нагрузку и на дисплее отразится режим РАБОТА величины входного и выходного напряжения По индикатору нагрузки можно определить загруженность стабилизатора ВНИМАНИЕ ПРИ ЭКСПЛУАТАЦИИ СТАБИЛИЗАТОРОВ ЗАПРЕЩАЕТСЯ ДЛИТЕЛЬНАЯ ПЕРЕГРУЗКА 6 2 2 Защита от сверхтоков ВНИМАНИЕ ПЕРИОДИЧЕСКИ КОНТРОЛИРУЙТЕ ПОКАЗАНИЯ ЗАГРУЖЕННОСТИ СТАБИЛИЗАТОРА ПО ИНДИКАТОРУ НАГРУЗКА Если на индикаторе загораются все секторы вклю чая крайний правый это говорит о перегрузке стабилизатора Не допускайте длительной перегруз ки стабилизатора по мощности во избежание срабатывания защиты от сверхтоков и выхода из строя стабилизатора Защита стабилизатора от сверхтоков обеспечивается двумя однополюсными автоматически ми выключателями параметры которых приведены в таблице 6 ВНИМАНИЕ ЗАМЕНУ АВТОМАТИЧЕСКИХ ВКЛЮЧАТЕЛЕЙ ПРОИЗВОДИТЬ ТОЛЬКО В СЕРВИСНОМ ЦЕНТРЕ 9
