8 9
ВХОД ВЫХОД
L N1N L1
PEÑÅÒÜ ÍÀÃÐÓÇÊÀ

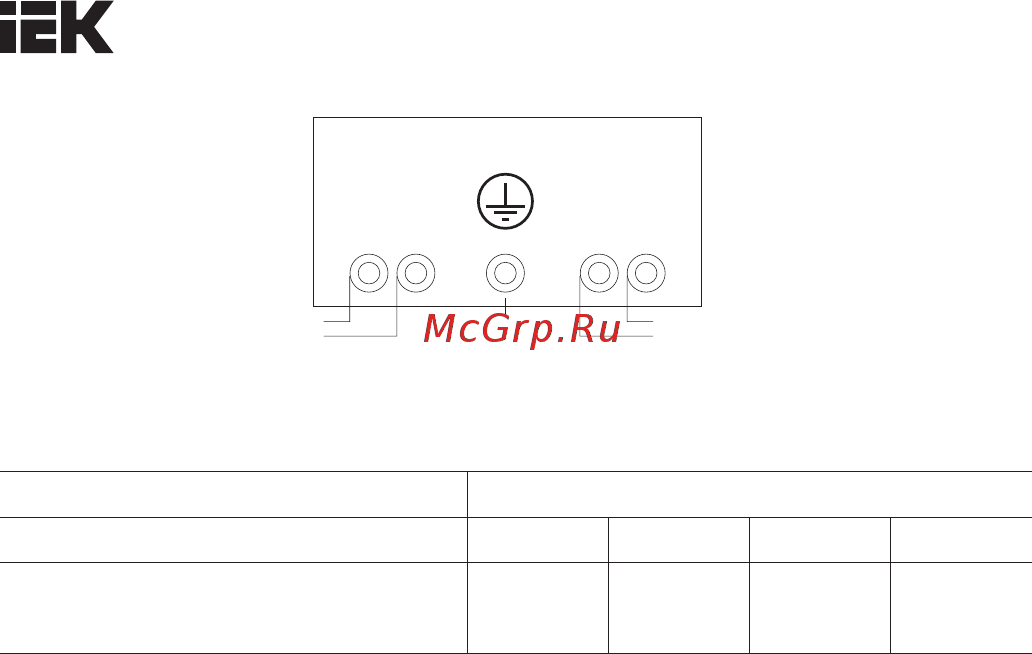

Ðèñóíîê 4. Ñõåìà ïîäêëþ÷åíèÿ ñòàáèëèçàòîðîâ.
Таблица 4
Íàèìåíîâàíèå ïàðàìåòðà Çíà÷åíèå
Âûõîäíàÿ ìîùíîñòü ñòàáèëèçàòîðà, êÂÀ 3,5 5,5 8 10
Íîìèíàëüíàÿ ïðèñîåäèíèòåëüíàÿ ñïîñîáíîñòü
êëåììíûõ çàæèìîâ äëÿ âíåøíèõ ïðîâîäíèêîâ,
ìì
2
10 10 10 10
6.1.3.2 Блок клеммных зажимов расположен внутри корпуса
стабилизатора. Для доступа к блоку клеммных зажимов необходимо снять
крышку клеммных зажимов, расположенную на нижней панели корпуса
стабилизатора. Ввести подготовленные концы кабеля в зажимы клеммника
и закрепить их винтами клеммника.
6.2 Порядок работы.
6.2.1 Включение стабилизатора.
Включение производится в следующем порядке:
– установите необходимую задержку времени включения выходного
напряжения в зависимости от нагрузки (см. п. 3.4);
– переведите рукоятку автоматического выключателя
«СТАБИЛИЗАЦИЯ» в положение «I», на дисплее загорятся индикаторы
«НАГРУЗКА» и «ЗАДЕРЖКА». Если входное напряжение находится в
диапазоне от 120 В до 250 В, то, после истечения установленной выдержки
времени, произойдёт подача выходного напряжения на нагрузку и на
дисплее отразится режим «РАБОТА», величины входного и выходного
напряжения. По индикатору нагрузки можно определить загруженность
стабилизатора.
Внимание! ПРИ ЭКСПЛУАТАЦИИ СТАБИЛИЗАТОРОВ ЗАПРЕЩАЕТСЯ
ДЛИТЕЛЬНАЯ ПЕРЕГРУЗКА.
6.2.2 Защита от сверхтоков.
Внимание! ПЕРИОДИЧЕСКИ КОНТРОЛИРУЙТЕ ПОКАЗАНИЯ
ЗАГРУЖЕННОСТИ СТАБИЛИЗАТОРА ПО ИНДИКАТОРУ «НАГРУЗКА». Если на
индикаторе горят только зеленые секторы, то перегрузки нет и возможно
подключение дополнительной нагрузки. Если загорается оранжевый
