Ballu BHC-36W [8/11] Приложение 3
![Ballu BHC-36W [8/11] Приложение 3](/views2/1048939/page8/bg8.png)
14
Приложение 3
B
C
D

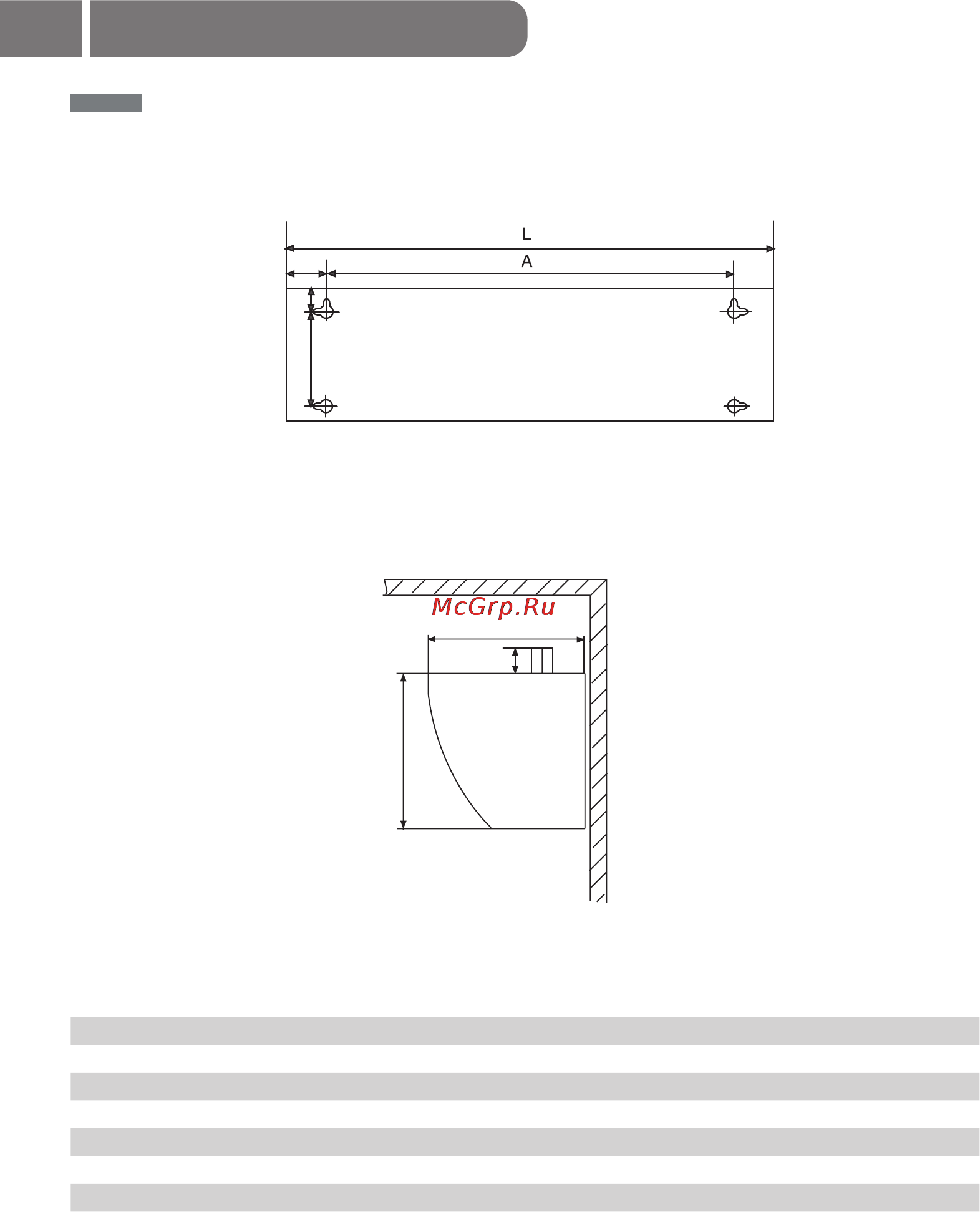

Рис. 5 Схема задней пластины завес для горизонтальной или вертикальной установки
Е
60
F
Рис. 6 Установочные размеры завес
Модель L А B C D E F
BHC-8W 1065 955 55 43 170 265 245
BHC-12W 1900 1790 55 43 170 265 245
BHC-10W 1090 1000 45 40 218 300 290
BHC-16W 1510 1420 45 40 218 300 290
BHC-22W 1960 1870 45 40 218 300 290
BHC-15W 1080 1000 40 60 252 285 390
BHC-36W 1970 1890 40 60 252 285 390
Приложение 3
Установочные размеры
Минимальное расстояние от потолка до верхней плоскости завесы - 100 мм
