Содержание
- В части электромагнитной совместимости стабилизаторы отвечают требованиям техни 1
- Живают уровень выходного напряжения 220 в 3 от 213 4 до 226 6 в функции защиты обеспечивают безопасную эксплуатацию стабилизаторов в непрерывном режиме система индикации отображает на лицевой панели режимы работы а также уровень входного тока и уровни входного или выходного напряжения стабилизатора 1
- Назначение 1
- При изменении напряжения сети в диапазоне от 160 до 250 в стабилизаторы поддер 1
- При использовании стабилизатора следует учитывать мощность оборудования кото 1
- Рое будет к нему подключено рекомендуется выбирать мощность стабилизатора на 20 30 выше чем предполагаемая мощность нагрузки при подключении электродвигателей асин хронные двигатели компрессоры насосы и т п следует учитывать высокие пусковые токи и выбирать мощность стабилизатора в 2 3 раза выше мощности нагрузки 1
- Руководство по эксплуатации 1
- Стабилизаторы напряжения однофазные типа сни1 1
- Стабилизаторы напряжения однофазные типа сни1 товарного знака 1ек далее 1
- Стабилизаторы предназначены для поддержания стабильного однофазного напряжения питания нагрузок бытового и промышленного назначения 220 в 50 гц при отклонениях сетевого напряжения в широких пределах по значению и длительности по безопасности стабилизаторы соответствуют требованиям технического регламента тамо женного союза о безопасности низковольтного оборудования гост мэк 60335 1 1
- Страница 1 1
- Таблица 1 1
- Технические характеристики 1
- Технические характеристики стабилизаторов приведены в таблице 1 1
- Ческого регламента таможенного союза электромагнитная совместимость технических средств гост 30805 4 гост 30805 4 гост 30804 гост 30804 1
- Внимание при эксплуатации стабилизаторов запрещается длительная перегрузка 2
- Габаритные размеры стабилизаторов приведены на рисунках 1 и 2 2 график зависимости выходной мощности стабилизаторов от входного напряжения 2
- Датчик температуры обмотки автотрансформатора дт схема с 2
- Кий выключатель ог схемы ь с 2
- Нажимной переключатель измерения выходного или входного напряжения 51 нажимной переключатель установки задержки времени включения выходного напряже 2
- Ния стандартной или увеличенной 52 схемы ь с 2
- Обеспечивающих плавное регулирование выходного напряжения с высокой точностью его поддержания регулирование обеспечивается электроприводом электродвигателем с редуктором автоматически отслеживающим изменения входного напряжения и тока нагрузки на рисунках 4а 4ь 4с приведены структурные схемы стабилизаторов в зависимос ти от мощности 2
- Перегрузочные характеристики по мощности указаны в таблице 2 2
- Приведен на рисунке 3 2
- Продолжение таблицы 1 2
- Стабилизатор состоит из следующих узлов корпус измерительные приборы амперметр а и вольтметр v двухполюсный выключатель 5 и сетевой предохранитель ш схема а или автоматичес 2
- Стабилизаторы типасни1 относятся к электромеханическому типу стабилизаторов 2
- Страница 2 2
- Таблица 2 2
- Устройство и принцип работы 2
- Страница 3 3
- В стабилизаторах с выходной мощностью свыше 5 ква на нижнем основании корпуса 4
- Для подключения сети и нагрузки и шпилька с гайкой для подключения заземляющего 4
- Для сни1 от 0 5 до 10 ква выкрутить винты крепления кожуха и снять его для сни1 от 15 до 30 ква открыть переднюю дверь нажав на кнопку замка и повернув 4
- Корпус стабилизаторов разборный для доступа к внутренним частям стабилизатора 4
- Необходимо 4
- Проводника расположены внутри корпуса стабилизатора 6 4
- Рукоятку замка или снять заднюю панель открыв защелки 4
- Стабилизаторы имеют естественное воздушное охлаждение 3 рабочее положение стабилизаторов на горизонтальной ровной поверхности стол 4
- Стеллаж пол с допустимым уклоном не более 30 4
- Страница 4 4
- Таблица 3 4
- Таблица 4 4
- Установлен вольтодобавочный трансформатор за ним закреплен управляемый автотрансформатор и электродвигатель с редуктором на нижнем основании корпуса установлена плата содержащая схемы измерения управления и защиты 4
- Страница 5 5
- Страница 6 6
- Страница 7 7
- Страница 8 8
- Страница 9 9
- Приложение 1 10
- Страница 10 10
- Ивх в 1лпри1 v 11
- Рвых рном роьлриирпот 11
- Сни1 15ква сни1 20ква сни1 30 ква 11
- Страница 11 11
- Страница 12 12
- Нагрузка 13
- Страница 13 13
- Страница 14 14
- Страница 15 15
- Страница 16 16
Похожие устройства
- Iek СНИ1-15 кВА IVS10-1-15000 Схема подключения
- Iek СНИ1-15 кВА (восстановленный) IVS10-1-15000R Руководство По Эксплуатации
- Iek СНИ1-2 кВА IVS10-1-02000 Габаритный Чертеж
- Iek СНИ1-2 кВА IVS10-1-02000 Руководство По Эксплуатации
- Iek СНИ1-2 кВА IVS10-1-02000 Схема подключения
- Iek СНИ1-2 кВА (восстановленный) IVS10-1-02000R Габаритный Чертеж
- Iek СНИ1-2 кВА (восстановленный) IVS10-1-02000R Руководство По Эксплуатации
- Iek СНИ1-2 кВА (восстановленный) IVS10-1-02000R Схема подключения
- Iek СНИ1-20 кВА IVS10-1-20000 Габаритный Чертеж
- Iek СНИ1-20 кВА IVS10-1-20000 Руководство По Эксплуатации
- Iek СНИ1-20 кВА IVS10-1-20000 Схема подключения
- Iek СНИ1-20 кВА (восстановленный) IVS10-1-20000R Габаритный Чертеж
- Iek СНИ1-20 кВА (восстановленный) IVS10-1-20000R Руководство По Эксплуатации
- Iek СНИ1-20 кВА (восстановленный) IVS10-1-20000R Схема подключения
- Iek СНИ1-3 кВА IVS10-1-03000 Габаритный Чертеж
- Iek СНИ1-3 кВА IVS10-1-03000 Руководство По Эксплуатации
- Iek СНИ1-3 кВА IVS10-1-03000 Схема подключения
- Iek СНИ1-3 кВА (восстановленный) IVS10-1-03000R Габаритный Чертеж
- Iek СНИ1-3 кВА (восстановленный) IVS10-1-03000R Руководство По Эксплуатации
- Iek СНИ1-3 кВА (восстановленный) IVS10-1-03000R Схема подключения

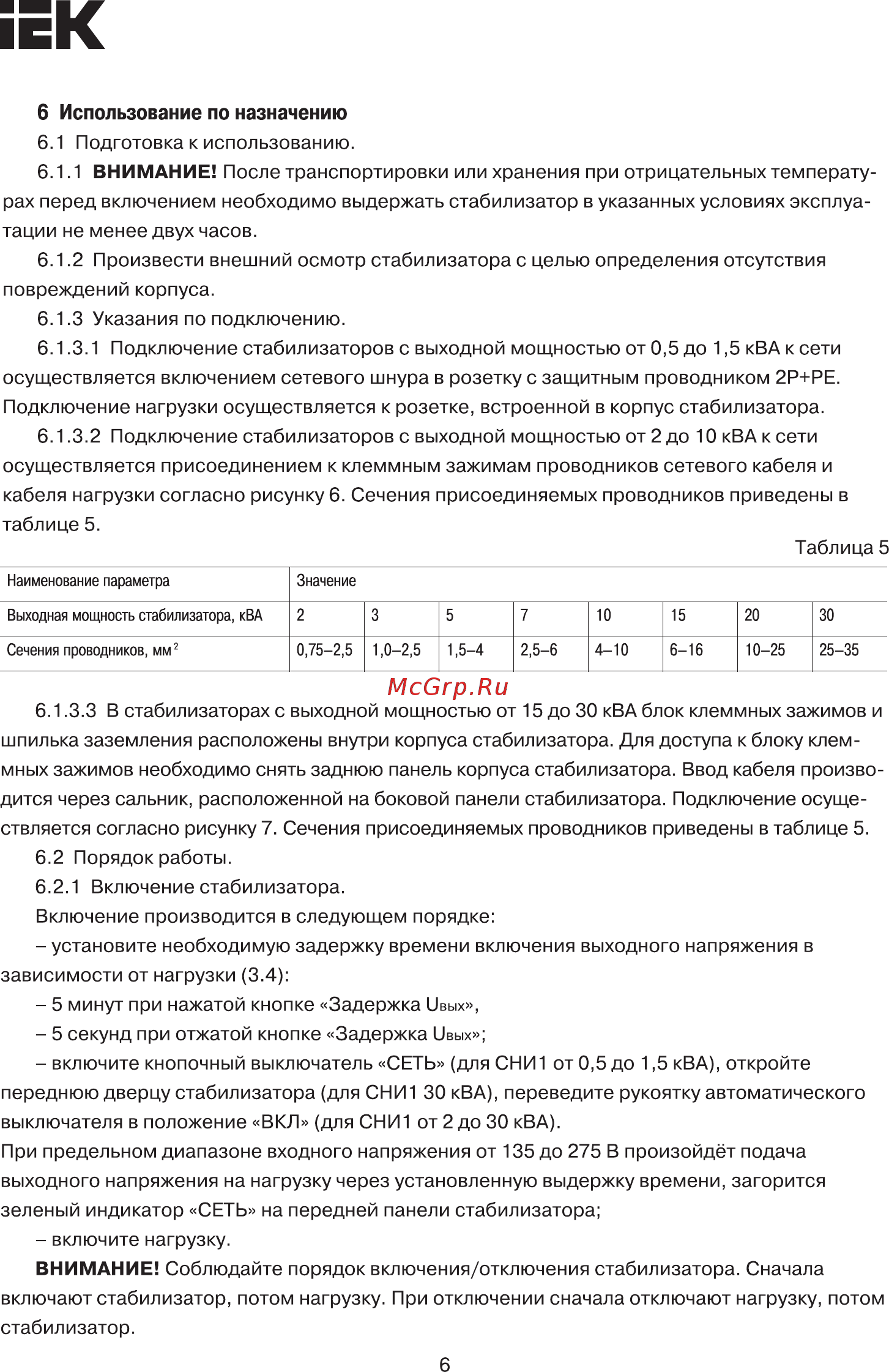

ЕК 6 Использование по назначению 6 1 Подготовка к использованию 6 1 1 ВНИМАНИЕ После транспортировки или хранения при отрицательных температу рах перед включением необходимо выдержать стабилизатор в указанных условиях эксплуа тации не менее двух часов 6 1 2 Произвести внешний осмотр стабилизатора с целью определения отсутствия повреждений корпуса 6 1 3 Указания по подключению 6 1 3 1 Подключение стабилизаторов с выходной мощностью от 0 5 до 1 5 кВА к сети осуществляется включением сетевого шнура в розетку с защитным проводником 2Р РЕ Подключение нагрузки осуществляется к розетке встроенной в корпус стабилизатора 6 1 3 2 Подключение стабилизаторов с выходной мощностью от 2 до 10 кВА к сети осуществляется присоединением к клеммным зажимам проводников сетевого кабеля и кабеля нагрузки согласно рисунку 6 Сечения присоединяемых проводников приведены в таблице 5 Таблица 5 Наименование параметра Значение Выходная мощность стабилизатора кВА 2 3 5 7 10 15 20 30 Сечения проводников мм2 0 75 2 5 1 0 2 5 1 5 4 2 5 6 4 10 6 16 10 25 25 35 6 1 3 3 В стабилизаторах с выходной мощностью от 15 до 30 кВА блок клеммных зажимов и шпилька заземления расположены внутри корпуса стабилизатора Для доступа к блоку клем мных зажимов необходимо снять заднюю панель корпуса стабилизатора Ввод кабеля произво дится через сальник расположенной на боковой панели стабилизатора Подключение осуще ствляется согласно рисунку 7 Сечения присоединяемых проводников приведены в таблице 5 6 2 Порядок работы 6 2 1 Включение стабилизатора Включение производится в следующем порядке установите необходимую задержку времени включения выходного напряжения в зависимости от нагрузки 3 4 5 минут при нажатой кнопке Задержка 11вых 5 секунд при отжатой кнопке Задержка 11вых включите кнопочный выключатель СЕТЬ для СНИ1 от 0 5 до 1 5 кВА откройте переднюю дверцу стабилизатора для СНИ1 30 кВА переведите рукоятку автоматического выключателя в положение ВКЛ для СНИ1 от 2 до 30 кВА При предельном диапазоне входного напряжения от 135 до 275 В произойдёт подача выходного напряжения на нагрузку через установленную выдержку времени загорится зеленый индикатор СЕТЬ на передней панели стабилизатора включите нагрузку ВНИМАНИЕ Соблюдайте порядок включения отключения стабилизатора Сначала включают стабилизатор потом нагрузку При отключении сначала отключают нагрузку потом стабилизатор 6
