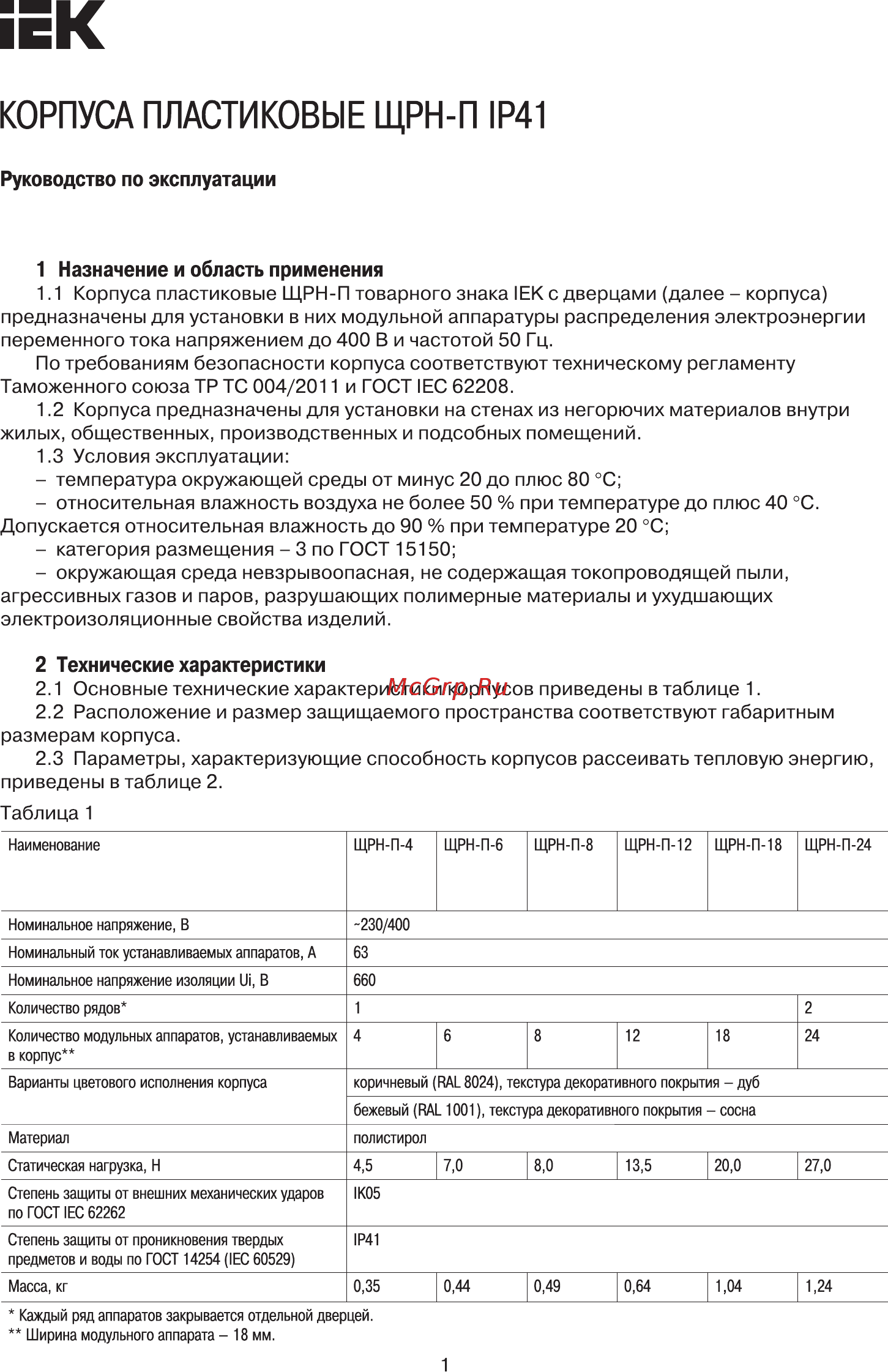

iEK КОРПУСА ПЛАСТИКОВЫЕ ЩРН П IР41 Руководство по эксплуатации 1 Назначение и область применения 1 1 Корпуса пластиковые ЩРН П товарного знака IЕК с дверцами далее корпуса предназначены для установки в них модульной аппаратуры распределения электроэнергии переменного тока напряжением до 400 В и частотой 50 Гц По требованиям безопасности корпуса соответствуют техническому регламенту Таможенного союза ТР ТС 004 2011 и ГОСТ IЕС 62208 1 2 Корпуса предназначены для установки на стенах из негорючих материалов внутри жилых общественных производственных и подсобных помещений 1 3 Условия эксплуатации температура окружающей среды от минус 20 до плюс 80 С относительная влажность воздуха не более 50 при температуре до плюс 40 С Допускается относительная влажность до 90 при температуре 20 С категория размещения 3 по ГОСТ 15150 окружающая среда невзрывоопасная не содержащая токопроводящей пыли агрессивных газов и паров разрушающих полимерные материалы и ухудшающих электроизоляционные свойства изделий 2 Технические характеристики 2 1 Основные технические характеристики корпусов приведены в таблице 1 2 2 Расположение и размер защищаемого пространства соответствуют габаритным размерам корпуса 2 3 Параметры характеризующие способность корпусов рассеивать тепловую энергию приведены в таблице 2 Таблица 1 Наименование ЩРН П 4 Номинальное напряжение В 230 400 Номинальный ток устанавливаемых аппаратов А 63 Номинальное напряжение изоляции 111 В 660 Количество рядов 1 Количество модульных аппаратов устанавливаемых 4 ЩРН П 6 ЩРН П 8 ЩРН П 12 ЩРН П 18 6 8 12 18 ЩРН П 24 2 24 в корпус Варианты цветового исполнения корпуса коричневый RAL 8024 текстура декоративного покрытия дуб бежевый RAL 1001 текстура декоративного покрытия сосна Материал полистирол Статическая нагрузка Н 4 5 Степень защиты от внешних механических ударов IK05 7 0 8 0 13 5 20 0 27 0 0 44 0 49 0 64 1 04 1 24 по ГОСТ 1ЕС 62262 Степень защиты от проникновения твердых IP41 предметов и воды по ГОСТ 14254 1ЕС 60529 Масса кг 0 35 Каждый ряд аппаратов закрывается отдельной дверцей Ширина модульного аппарата 18 мм 1
