Прецизионный термометр, модели 1523, 1524
Использование ферритовых сердечников с защелкой
6
Тестирование на помехоустойчивость1.4.2
Данный прибор был протестирован на соответствие лабораторным требованиям.
Использование ферритовых сердечников с защелкой1.5
Ферритовые сердечники с защелкой используются для подавления электромагнитных (ЭМ) помех в
условиях повышенного уровня ЭМ помех, например, в местах с наличием крупного промышленного
оборудования. Рекомендуется установить ферриты на кабели датчиков, подсоединенных к прибору.
Чтобы установить ферритовый сердечник на кабель датчика, сделайте петлю из кабеля поблизости от
разъема и защелкните феррит приблизительно вокруг половины петли, как указано на диаграмме. В
случае необходимости ферритовый сердечник легко снимается и может быть использован на новом
кабеле датчика. (См. Рисунок 1 ha эта страница).
clamp-on ferrite
probe cable

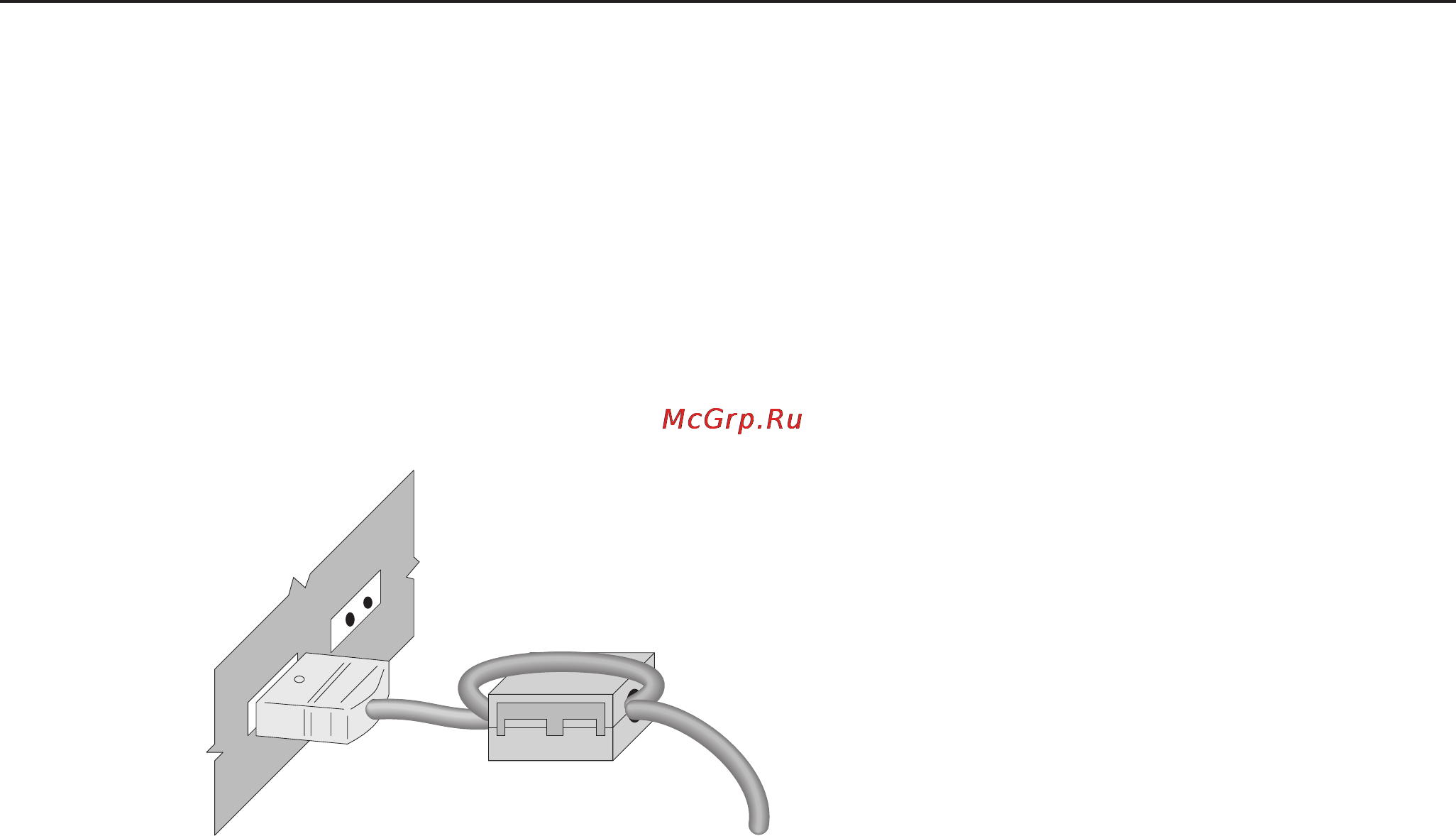

Рисунок 1 Ферритовый сердечник с защелкой
