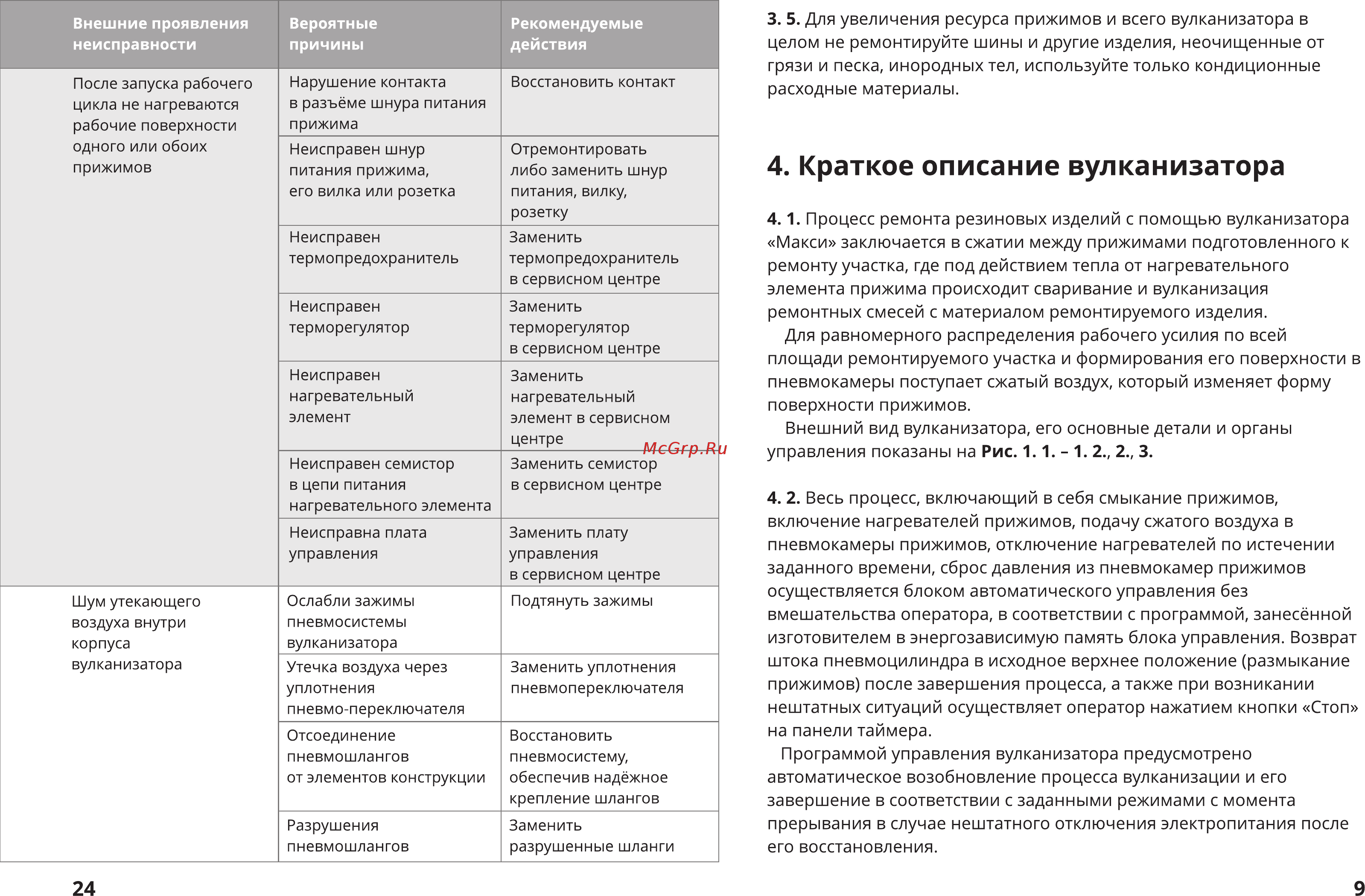

Внешние проявления неисправности Вероятные причины Рекомендуемые действия После запуска рабочего цикла не нагреваются рабочие поверхности одного или обоих прижимов Нарушение контакта в разъёме шнура питания прижима Восстановить контакт Неисправен шнур питания прижима его вилка или розетка Отремонтировать либо заменить шнур питания вилку розетку Неисправен термопредохранитель Заменить термопредохранитель в сервисном центре Неисправен терморегулятор Заменить терморегулятор в сервисном центре Неисправен нагревательный элемент Заменить нагревательный элемент в сервисном центре Неисправен семистор в цепи питания нагревательного элемента Заменить семистор в сервисном центре Неисправна плата управления Заменить плату управления в сервисном центре Ослабли зажимы пневмосистемы вулканизатора Подтянуть зажимы Утечка воздуха через уплотнения пневмо переключателя Заменить уплотнения пневмопереключателя Отсоединение пневмошлангов от элементов конструкции Восстановить пневмосистему обеспечив надёжное крепление шлангов Разрушения пневмошлангов Заменить разрушенные шланги Шум утекающего воздуха внутри корпуса вулканизатора 24 3 5 Для увеличения ресурса прижимов и всего вулканизатора в целом не ремонтируйте шины и другие изделия неочищенные от грязи и песка инородных тел используйте только кондиционные расходные материалы 4 Краткое описание вулканизатора 4 1 Процесс ремонта резиновых изделий с помощью вулканизатора Макси заключается в сжатии между прижимами подготовленного к ремонту участка где под действием тепла от нагревательного элемента прижима происходит сваривание и вулканизация ремонтных смесей с материалом ремонтируемого изделия Для равномерного распределения рабочего усилия по всей площади ремонтируемого участка и формирования его поверхности в пневмокамеры поступает сжатый воздух который изменяет форму поверхности прижимов Внешний вид вулканизатора его основные детали и органы управления показаны на Рис 1 1 1 2 2 3 4 2 Весь процесс включающий в себя смыкание прижимов включение нагревателей прижимов подачу сжатого воздуха в пневмокамеры прижимов отключение нагревателей по истечении заданного времени сброс давления из пневмокамер прижимов осуществляется блоком автоматического управления без вмешательства оператора в соответствии с программой занесённой изготовителем в энергозависимую память блока управления Возврат штока пневмоцилиндра в исходное верхнее положение размыкание прижимов после завершения процесса а также при возникании нештатных ситуаций осуществляет оператор нажатием кнопки Стоп на панели таймера Программой управления вулканизатора предусмотрено автоматическое возобновление процесса вулканизации и его завершение в соответствии с заданными режимами с момента прерывания в случае нештатного отключения электропитания после его восстановления 9
