СибЕК ПШ-8 [12/14] Примеры неправильной и правильной установки шипов

17 12

1 – манжета (1-50-3);

2 – корпус ПШ8.04.001;

3 – питатель ПШ8.000.008;

4 – винт М4х6;

5 – головка в сборе

АШ3.200.000СБ;

6 – проставка АШ3.100.004;

7 – винт М6х55;

8 – кольцо стопорное;

9 – шайба ПШ8.000.011;

10 – пружина ПШ8.04.021;

11 – пружина ПШ8.04.020;

12 – кнопка ПШ8.000.004;

1012

1114

9 813

13 – штифт ПШ8.000.022;

14 – кольцо (014-017-19);

15 – штуцер быстросъёмный;

16, 20 – кольцо уплотнительное

(006-010-25);

17 – кольцо уплотнительное

(005-009-25);

18 – гильза ПШ8.000.010;

19 – пружина ПШ8.000.019;

21 – шток АШ3.100.019;

22 – гайка М8;

23 – поршень ПШ8.000.003А.

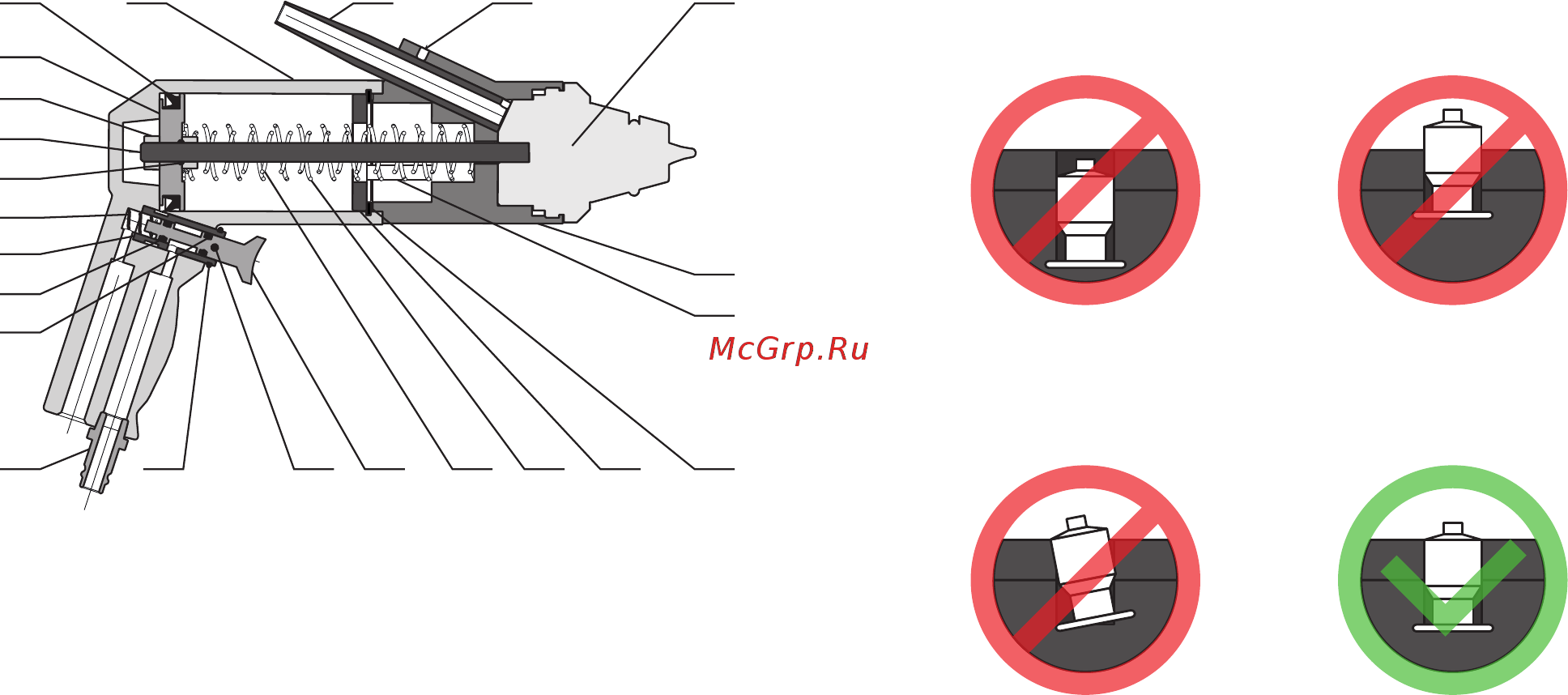

Вид шиповального пистолета

«ПШ-8 ПРО» (в разрезе)

Рис. 2.

Примеры неправильной и

правильной установки шипов

Установлен глубоко

Установлен высоко

Установлен криво Установлен правильно
