24
420010329300 Blu 1500.1 P AB
ES

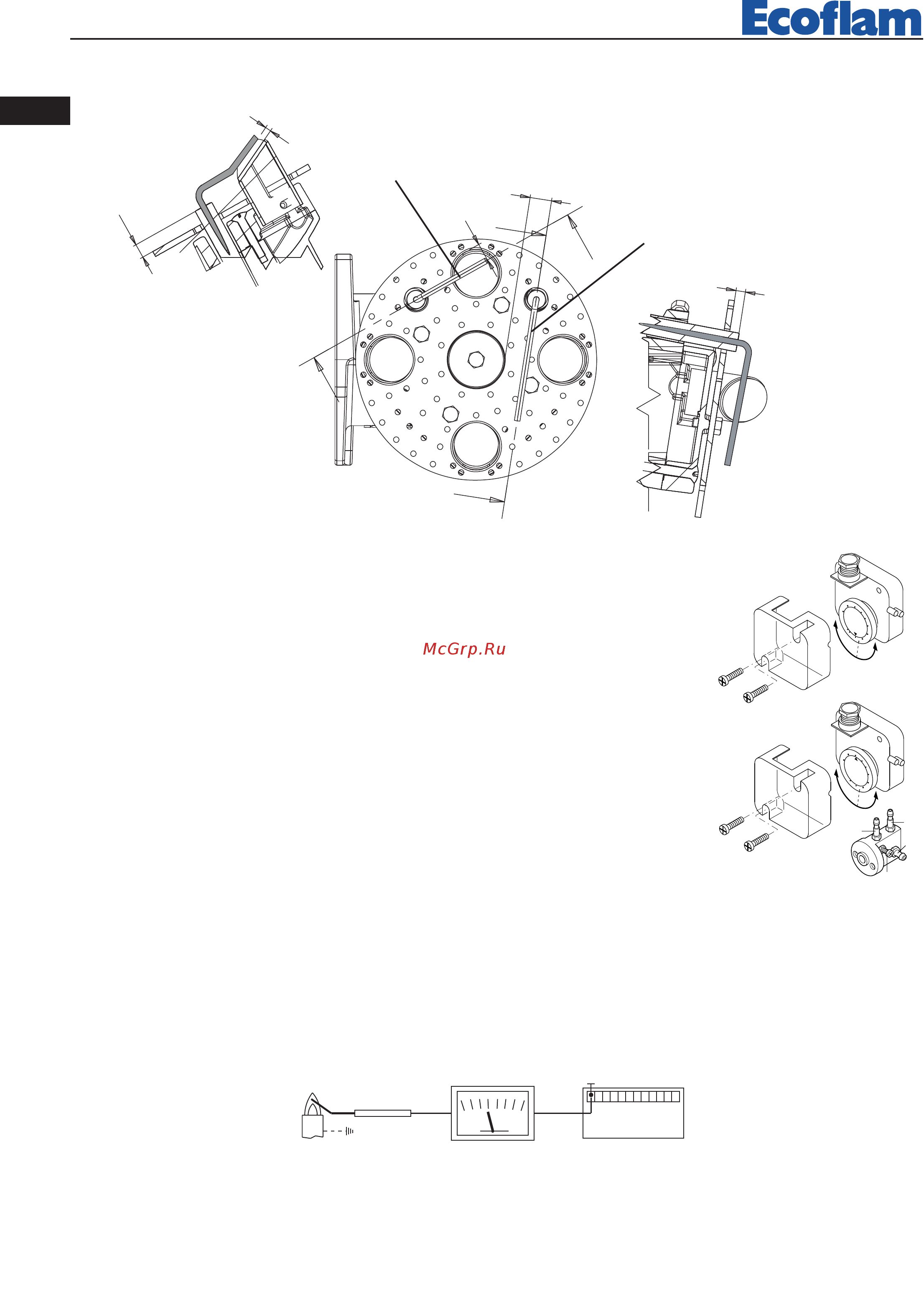

REGLAJE DEL PRESOSTATO GAS DE MÍNIMA PRESIÓN
Destornillar y quitar la tapa M. - Posicionar el regulador N a un valor igual al 60% de la presión
nominal de alimentación el gas (ej. para gas nat. con pres. nom. de alim. de 20 mbar, regula-
dor regulado al valor de 12 mbar; para G.P.L. con pres. nom. de alim. G30-G31 30/37
mbar, regulador regulado al valor 18). - Remontar la tapa M y fijarla
REGULACIÓN DEL PRESOSTATO DEL AIRE
Destornillar los tornillos A y B y quitar la tapa. Regular el presostato del aire al mínimo
rodando el regulador en la posición 1. Arrancar el quemador en baja llama y comprobar que la
combustión sea correcta. Por medio de una tarjeta, obstruir progresivamente el conducto de
aspiración del aire, hasta obtener un aumento de CO2 del 0,5÷0,8% o bien, al disponer de
un manometro conectado a la toma de presión E, hasta obtener una caída de presión de 1
mbar (10 mm C.A.). Aumentar progresivamente el valor de la regulación del presostato
hasta que el quemador se para en seguridad. Quitar la obstrucción y atornillar la tapa,
luego arrancar el quemador presionando el botón de rearme del equipo de control.
Nota: La presión medida a la toma del aire E debe estar dentro de los limites del campo de trabajo del pre-
sostato. En caso contrario, destornillar la tuerca de bloqueo del tornillo F y rodarlo progresivamente: a la
derecha para disminuir la presión; a la izquierda para aumentarla. Al final atornillar la tuerca de bloqueo.
2,5
5
10
1
5
50
25
35
30
40
4
5
20
0,4
0,6
0
,9
3,0
1,5
2,1
1,8
2,4
2
,7
1,2
I
L
M
N
A
B
C
D
E
F
G
H
Con el quemador apagado, conectar un microamperómetro en corriente continua y escala 0÷50 o 0÷100 µA. Con el
quemador funcionante y debidamente regulado, el valor leído debe ser estable y nunca inferior a 3 µA (Landis LGB22).
1
min. 3 µA
LANDIS LGB 22
Microamperómetro
escala 50 µA
COMPROBACIÓN EQUIPO DE DETECCIÓN DE LLAMA
POSICIÓN DE LOS ELECTRODOS
A
A
AA
SE EZION
5
1
1
,
5
B
B
SEZIONE B-
-
B
7
,
5
9
3
Electrodo de encendido
Sonda de ionización
