420010281600 Blu 1700.1÷2000.1 P AB
FR
BRULEURS VERSION "PAB" ASSEMBLAGE ET REGLAGE DE LA RAMPE GAZ
Monter la rampe gaz sur le brûleur en serrant les vis de la bride et en faisant attention au positionnement correct du
joint . Raccorder électriquement la rampe gaz par l'intermédiaire de la prise à 6 broches.
Démarrer le brûleur (il a été testé en usine et est par conséquent pré réglé) et vérifier l'étanchéité des raccordements gaz
de l'installation.
Afin d'adapter le brûleur à la puissance de la chaudière agir comme suit:
Grande flamme
1. Amener le brûleur à la 2
ème
allure (grande flamme) la position du volet d'air doit être imposée à 75° (ouverture maxi
male, pour réguler le débit d'air, agir sur la position de la tête de combustion. Seulement dans des cas particuliers il
sera nécessaire de réduire le débit d'air en 2
ème
allure en fermant l'aspiration.
2. La position du papillon de la vanne gaz devra être inférieure à 90° (habituellement à 85°, il est important de ne pas
être supérieur à 90° pour avoir une combustion optimale pendant le passage de la 2
ème
à la 1
ère
allure). Corriger
éventuellement cette position en agissant sur sur l'axe B après avoir desserré les vies A.
3. Régler le débit de gaz en 2
ème
allure par l'intermédiaire du stabilisateur de pression de gaz (détendeur) ou en agissant
sur la vanne de réglage du gaz.
Attention : Les instructions pour le réglage de le vanne gaz sont comprises dans le manuel des rampes.
Petite flamme

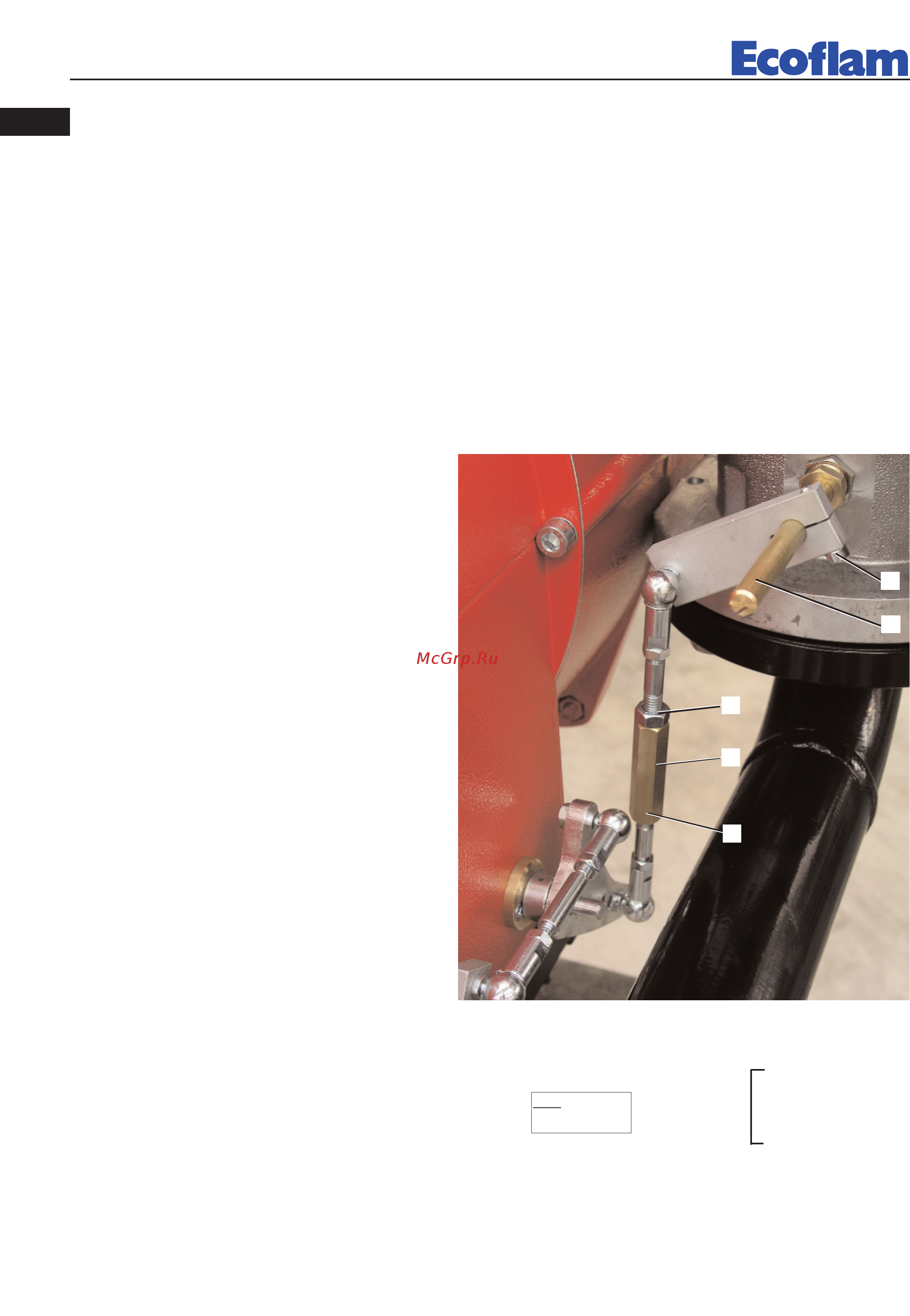

4. Sélectionner la position de premier étage sur le
servomoteur (normalement compris entre 10 et
30°) sur la base d'une diminution de la puissance
demandée et commuter le brûleur en 1ère allure
(petite flamme).
5. Régler le débit de gaz pour obtenir la combustion
optimale, pour varier position de la vanne papillon
agir sur tu barris hexagonal C après avoir desserré
les dés D.
Opérations finales
6. Amener le brûleur en 2
ème
allure (grande flamme) et
éventuellement repositionner la vanne papillon
comme indiqué en 2.
7. Si nécessaire, répéter encore les opérations décrites
aux points 5 et 6 pour obtenir la position exacte de
la vanne papillon, aussi bien en grande et en petite
allure.
8. Resserrer tous les écrous de blocage.
B
A
D
C
D
REGULATION DE LA COMBUSTION
ATTENTION: Afin d’obtenir une correcte régulation de la combustion et de la portée thermique, celles-ci doivent être
effectuées en même temps à une analyse de la combustion, à se faire par des instruments opportuns, en vérifiant que les
données sont correctes et correspondantes aux normes de sécurité locales. Les opérations de régulations doivent être
effectuées par des techniciens experts et qualifiés, autorisés par Ecoflam Bruciatori S.p.A.
Pour calculer le débit de fonctionnement, en kW, du brûleur, procéder de la manière suivante:
- Vérifier au compteur la quantité de litres débités, ainsi que la durée de la lecture, ensuite procéder
au calcul du débit par la formule suivante:
CALCUL DU DEBIT DE FONCTIONNEMENT DU BRULEUR
e
x f = kW
s
e = Litres de gaz
s = Temps en secondes
G20 = 34,02
G25 = 29,25
G30 = 116
G31 = 88
f
