21
420010288700 BLU 1700.1 PR - BLU 2000.1 PR
FR

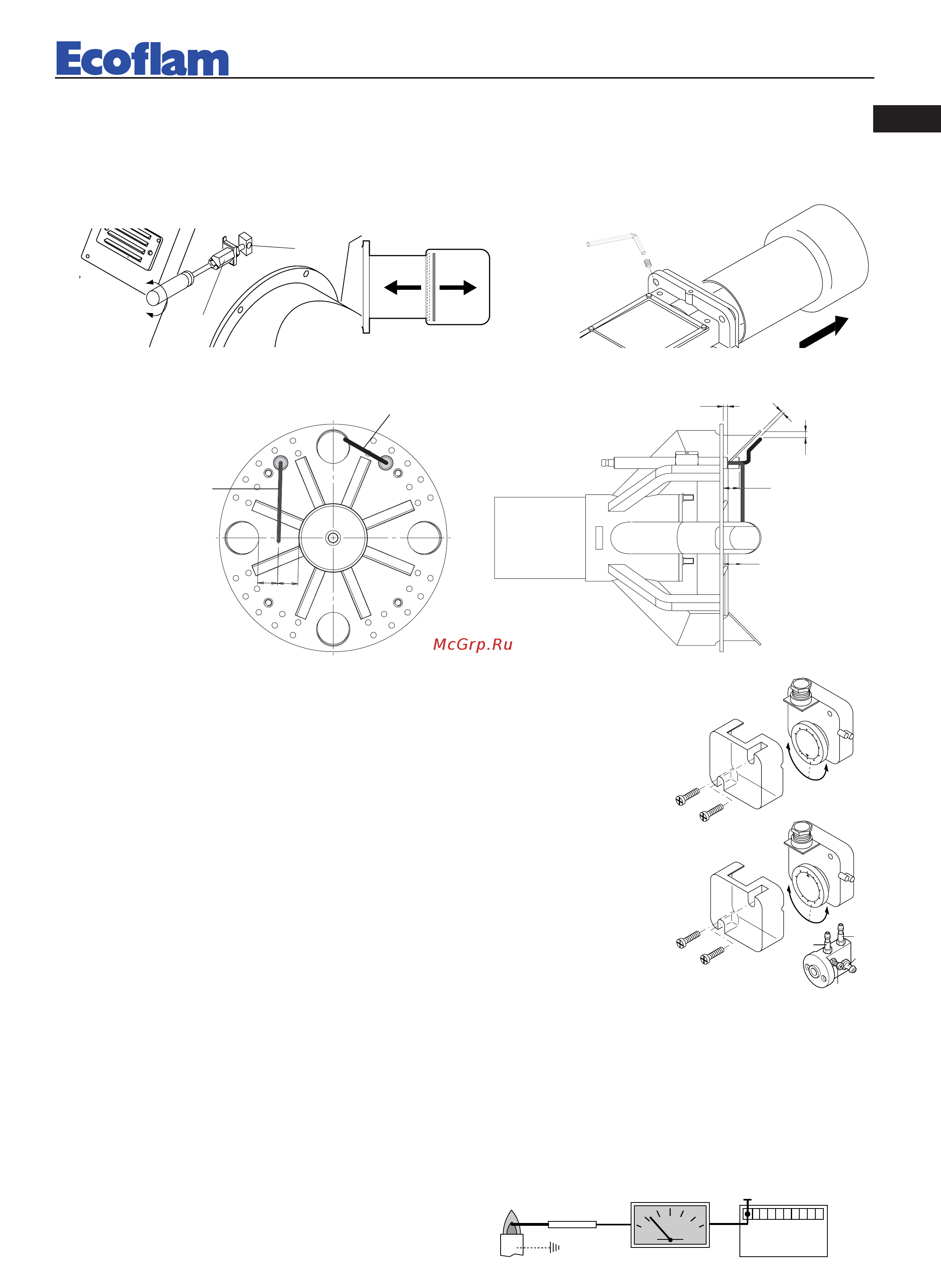

REGULATION DE LA TETE DE COMBUSTION
La régulation de la tête de combustion est faite pour obtenir le meilleur rendement de combustion.
En cas d’installation du brûleur aux puissances minimales, la tête est reculée, tandis qu’elle est avancée pour les puissan-
ces maximales. Exécution: - desserrer la vis de blocage A introduisant une clé - agir à l'aide d'un tournevis sur la vis B
jusqu’à atteindre la position désirée - serrer à nouveau la vis de blocage A.
—
+
B
A
+
--
DEMONTAGE DE GUEULARD
REGLAGE DU PRESSOSTAT GAZ DE MINIMUM
Dévisser les vis I et L et enlever le couvercle M. - Positionner le régulateur N à un valeur
équivalent au 60% de la pression nominale d’alimentation du gaz(par ex.: pour gaz nat. avec
pression nom. de 20 mbar, positionner le régulateur à une valeur de 12 mbar; pour G.L.P.
avec pression nom. G30/G31 30/37 mbar, positionner le régulateur à 18 mbar).
- Remonter le couvercle M et visser les vis I et L.
REGULATION DU PRESSOSTAT AIR
Dévisser les vis A et B et enlever le couvercle. Réguler le pressostat air au minimum en tournant le régula-
teur D en position 1. Démarrer le brûleur en 1e allure et effectuer une analyse de la combu-
stion. A l’aide d’un petit carton obstruer progressivement le conduit d’aspiration de l’air
jusqu’à obtenir une augmentation de CO
2
de 0,5÷0,8% ou bien, si l’on dispose d’un
manomètre connecté à la prise de pression E, jusqu’à obtenir une chute de pression de 1
mbar (10 mm C.E.). Augmenter progressivement la valeur de la régulation du pressostat
jusqu’à obtenir l’arrêt en sécurité du brûleur. Enlever l’obstruction du conduit, visser le
couvercle C et démarrer le brûleur en appuyant sur la touche de réarmement du coffret de
sécurité.
Note: La pression mesurée à la prise de pression E doit être comprise dans les limites de la plage de travail du presso-
stat. Sinon, dévisser l’écrou de blocage de la vis F et la tourner graduellement: à droite pour réduire la pression; à
gauche pour l’augmenter. Enfin serrer l’écrou de blocage.
2,5
5
10
1
5
50
2
5
3
5
3
0
40
4
5
20
0
,4
0,6
0,9
3,0
1,5
2
,
1
1
,8
2,4
2,7
1
,2
I
L
M
N
A
B
C
D
E
F
G
H
CONTROLE SYSTEME DETECTION DE FLAMME
LANDIS & STAEFA
1
LGB21-LGB22 min. 3 µA
LMG21-LMG22 min. 2 µA
Avec le brûleur éteint, brancher un microamperomètre à cou-
rante continue et échelle 0÷50 ou 0÷100 µA. Avec le brûleur
en fonction, et dûment régulé, la valeur lue doit être stable et
ne jamais être inférieure à 3 µA.
POSITION DES ELECTRODES
3
+
1
0
=
=
5
41
1
+
0
4
1+
0
61
Electrode d’allumage
Sonde de ionisation
