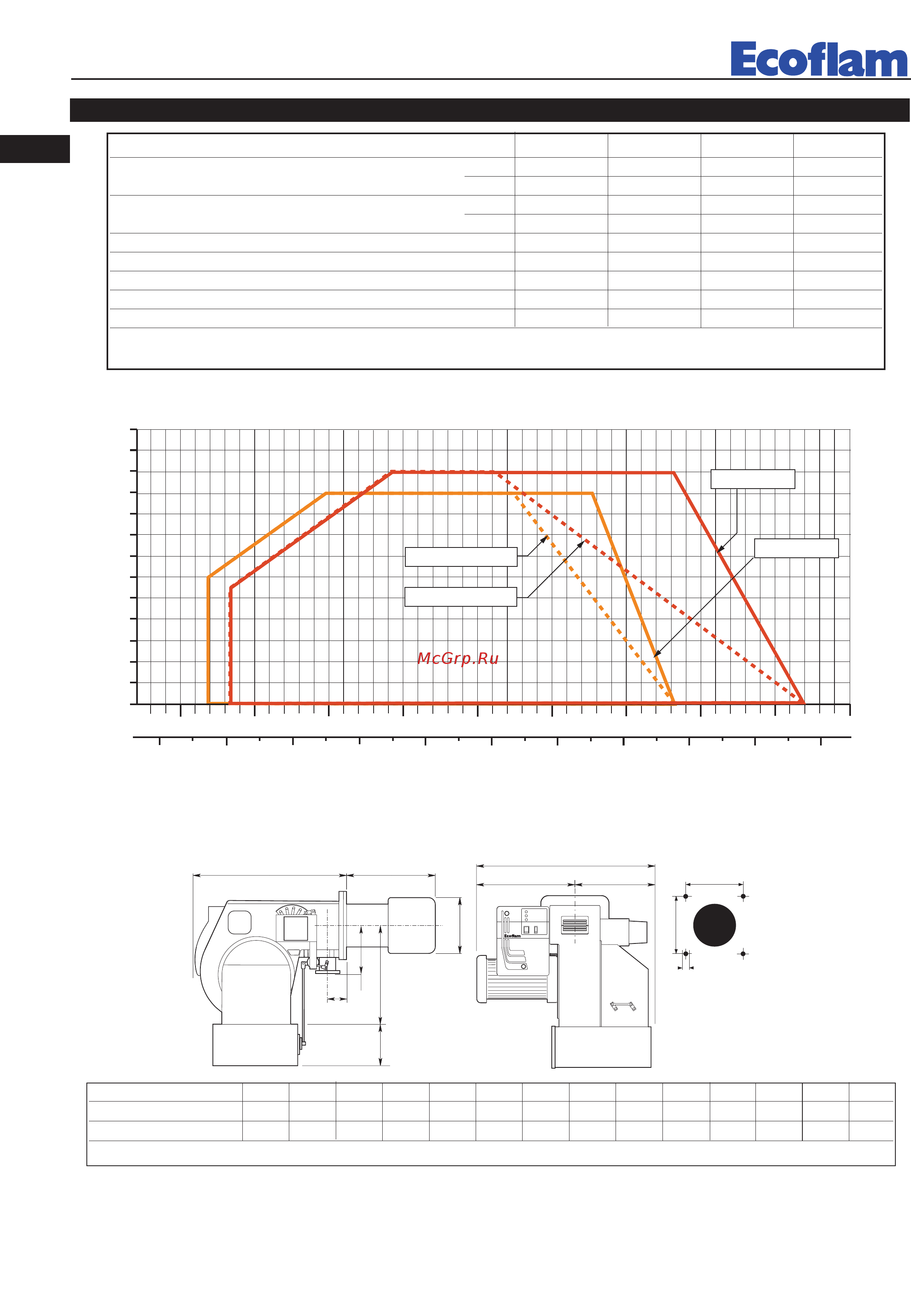

24
420010288700 BLU 1700.1 PR - BLU 2000.1 PR
ES
CARACTERISTICAS TECNICAS
MODELO 1700.1-20 1700.1 2000.1-20 2000.1
Potencia térmica máx. kW 1770 1770 2150 2150
kcal/h 1.526.000 1.526.000 1.853.450 1.853.450
Potencia térmica mín. kW 342 342 414 414
kcal/h 295.000 295.000 356.900 356.900
Presión gas natural mín. mbar 20 40÷300 20 40÷300
Presión gas LPG mín. mbar - 37÷150 - 37÷150
Alimentación elétrica 50 Hz V 230/400 230/400 230/400 230/400
Motor kW 3 3 4 4
Velocidad N° 2800 2800 2800 2800
Combustible : P.c.i. gas natural = 35,9 MJ/Nm
3
= 8.570 kcal/Nm
3
P.c.i LPG =22.260 kcal / Nm
3
12
400
600 800 1000 1200 1400 1600 1800 2000
600 800 1000 1200 1400 1600 1800 2000 2200
kW
kcal/h
x 1000
mbar
200
400
200
0
2
4
6
8
10
Blu 2000.1
Blu 1700.1
Blu 1700.1(20mbar)
Blu 2000.1(20mbar)
CAMPO DE TRABAJO
Caudal del quemador
Contropresión en cámara de combustión
E D - D1
F
G
C
B
A
I
L
M
H
N
O
DIMENSIONES TOTALES
MODELOS A B C D D1 E F G H I L M N O
BLU 1700.1 PR/MD 710 385 325 340 540 660 250 398 283* 240 240 M14 125 250
BLU 2000.1 PR/MD 730 405 325 345 545 660 270 398 283* 240 240 M14 125 250
* Opcióne D = cabeza corta D1 = cabeza larga
