5
Настенный монтаж
1.
Проделайте в стене отверстие подходящего
для вентилятора размера, избегая обреза ка-
белей или трубопровода в стене.
2.
При монтаже вентилятора с воздуховодом,
выводящим воздух на улицу, необходимо
обеспечить небольшой уклон воздухово-
да в сторону наружной стены во избежа-
ние попадания дождевой воды в воздухо-
вод и вентилятор.
3.
Снимите переднюю крышку вентилятора, при-
слоните вентилятор к стене и отметьте 4 точ-
ки крепления и ввод для кабеля, затем про-
сверлите отверстия.
4. Проведите кабель к вентилятору.
5.
Проведите кабель питания через кабельный
ввод и закрепите корпус вентилятора в ме-
сте его положения.
6. Закрепите переднюю крышку.
Потолочный монтаж
1.
Определите подходящее местоположение вен-
тилятора на потолке и вырежьте подходящее
по размеру отверстие.
2.
Снимите переднюю крышку вентилятора,
прислоните вентилятор к потолку и отметьте
4 точки крепления и ввод для кабеля, затем
просверлите отверстия.
3.
Проведите кабель питания к вентилятору и за-
крепите корпус вентилятора в месте его по-
ложения.
4.
Вытяжной воздух должен выводиться наружу,
а не в потолочное или чердачное простран-
ство, для этого используется воздуховод не-
большой протяженности, а также подходя-
щие обратные клапаны (рабочую точку можно
определить по рис. 1).
5. Закрепите переднюю крышку.

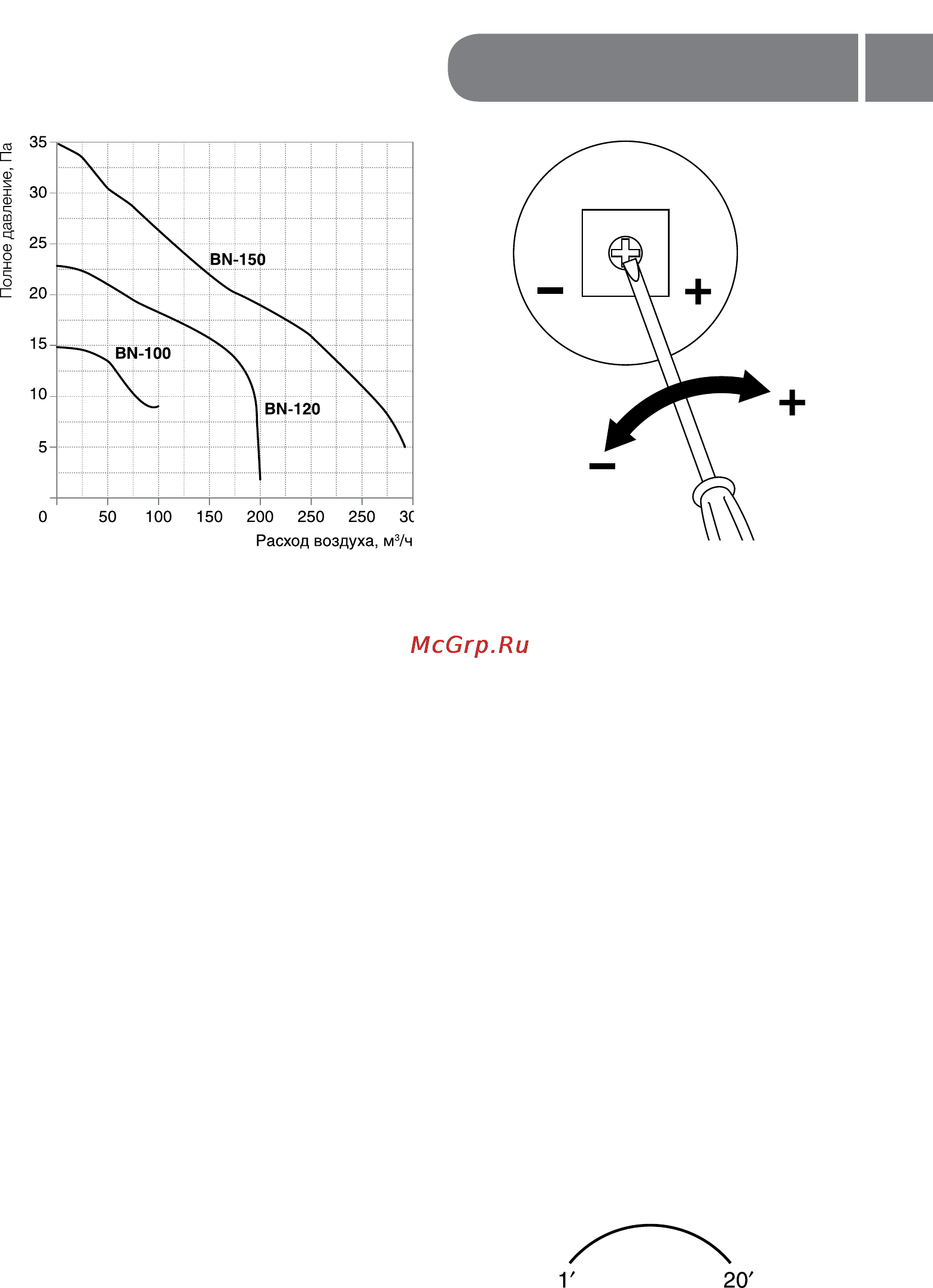

Выставление значений таймера
Время задержки отключения выставляется с по-
мощью подстроечных элементов на плате управ-
ления (рис. 2). Элемент для таймера выделен на
плате обозначением на рис. 3.
Установка
Рис. 2Рис. 1
Рис. 3
