14
CTs 2-х канальные Усилители мощности
4.3. Разъемы и регуляторы
задней панели.
Примечание: Показана модель CTs 2000/
3000, Модели CTs 600/1200, несколько от-
личаются вблизи от кнопки Reset.
M. Разъем для подключения кабеля питания:
Стандартный разъем IEC. Модели 120V: 15
ампер, модели 220 - 240V: 10 ампер. Напря-
жение питания указано над данным разъемом.
N. Переключатель Reset
Обнуление схемы предохранителя, защищаю-
щей источник питания
О. Вентиляционная решетка.
Обеспечение потока воздуха спереди назад. Не
блокируйте вентиляционные отверстия.
P. Панель входа PIP™
Модуль PIP2-BBY содержит два симметричных
3-х штырьковых съемных барьерных контак-
тов. Описание переключателя входа «Y» да-
ется ниже под буквой R.
Переключатели чувствительности
За передней панелью расположены переключа-
тели чувствительности входного сигнала.
Один трех-позиционный переключатель на
канала позволяет выбрать одну их трех
различных установок чувствительности.
В разделе 5.2.4 дается более подробное
описание и диаграмма.
Q. Переключатель Mode:
Двухпозиционный переключатель исполь-
зуется для выбора режима работы уси-
лителя Dual (двухканальный), или Bridge-
Mono (мостовой монофонический).
Двухканальный режим (Dual) использует-
ся для 2/4/8 Ом, для работы на 70V с
CTs 600/1200 и для работы на 70/100V с
CTs 2000/3000.
Мостовой режим (Bridge) используется для
4/8/16 Ом, для работы на 140V с CTs 600/
1200 и для работы на 100/140/200V с
CTs 2000/3000.
R. Переключатель входа «Y»
При установке в положение ON, этот пе-
реключатель запараллеливает входные
сигналы двух каналов для использова-
ния при монофоническом входном сигна-
ле. Выходы канала усилителя по-пре-
жнему независимы.
Переключатель входа «Y» также может
быть использован для последовательно-
го подключения сигнала к другому усили-
телю. Подробности даются в разделе 3.6.5.
S. Разъемы входа
Симметричные 3-х штырьковые контактные
колодки разъемов по одной на канал.
Т. Регуляторы уровня канала
Один 21-позиционный стопорный вращаю-
щийся аттенюатор на канал, в диапазоне
от -100дБ до 0дБ коэффициента усиления.
U. Высокочастотный фильтр
Один 3-х позиционный переключатель на
канал осуществляет выбор между опция-
ми OFF, 35Гц и 70Гц фильтров третьего
порядка.
V. Разъемы для подключения акустичес-
ких систем (выход):
Одна четырех контактная защищенная от
касания клеммная колодка на каждые два
канала усилителя. Допускает подключение
вилочных контактов до 10 AWG.
Крышка выхода (не показана)
Закрывает разъемы выхода, защищая
пользователя от высокого напряжения на
разъемах. Крышка требуется для инстал-
ляции Класса 2. Дополнительная инфор-
мация по удалению крышек дается в раз-
деле 3.5.

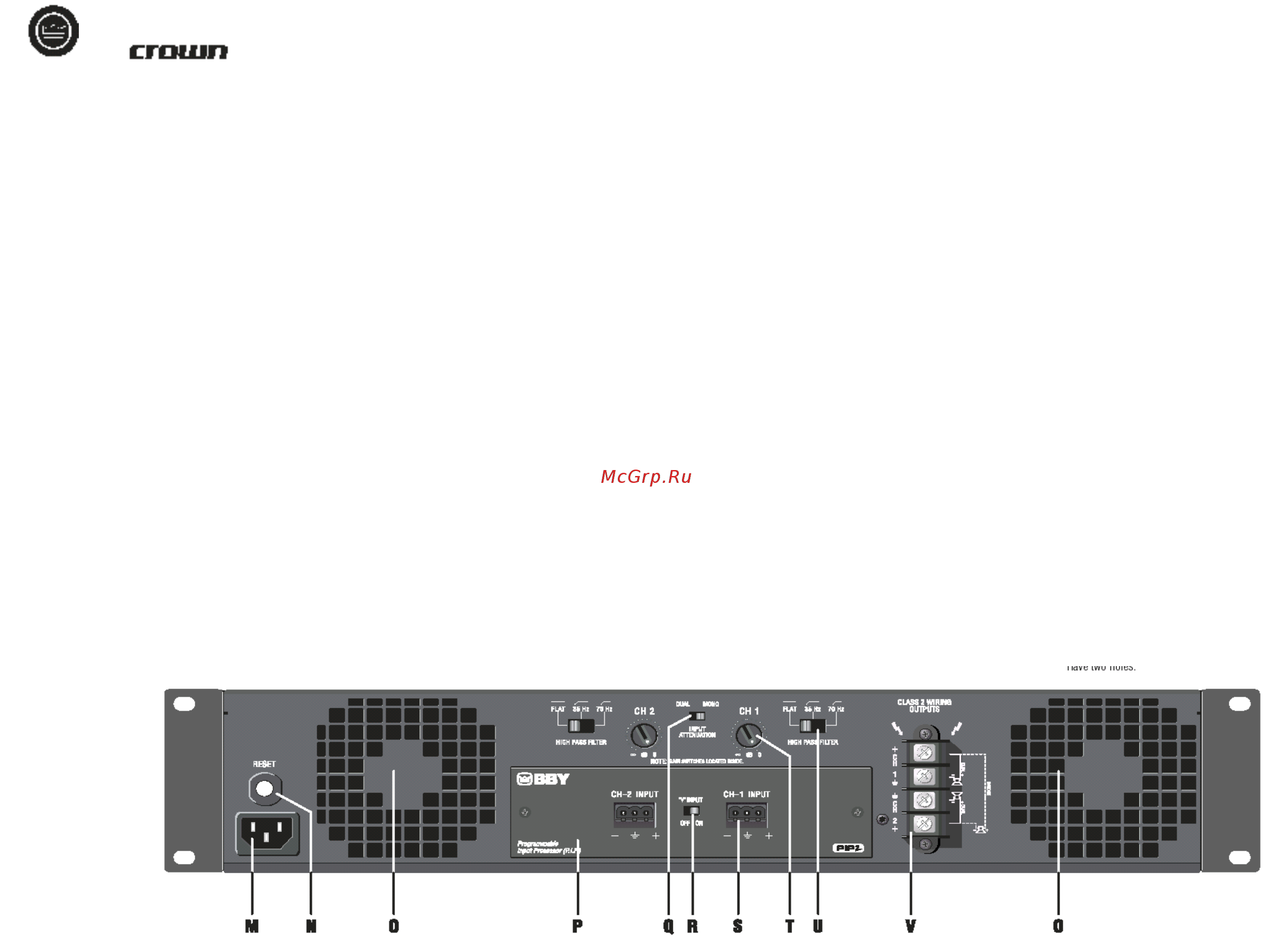

Рисунок 4.2 Задняя панель CTs 2000 и 3000
