5
420010263000 BLU 500.1 ÷ 1200.1 PAB
IT

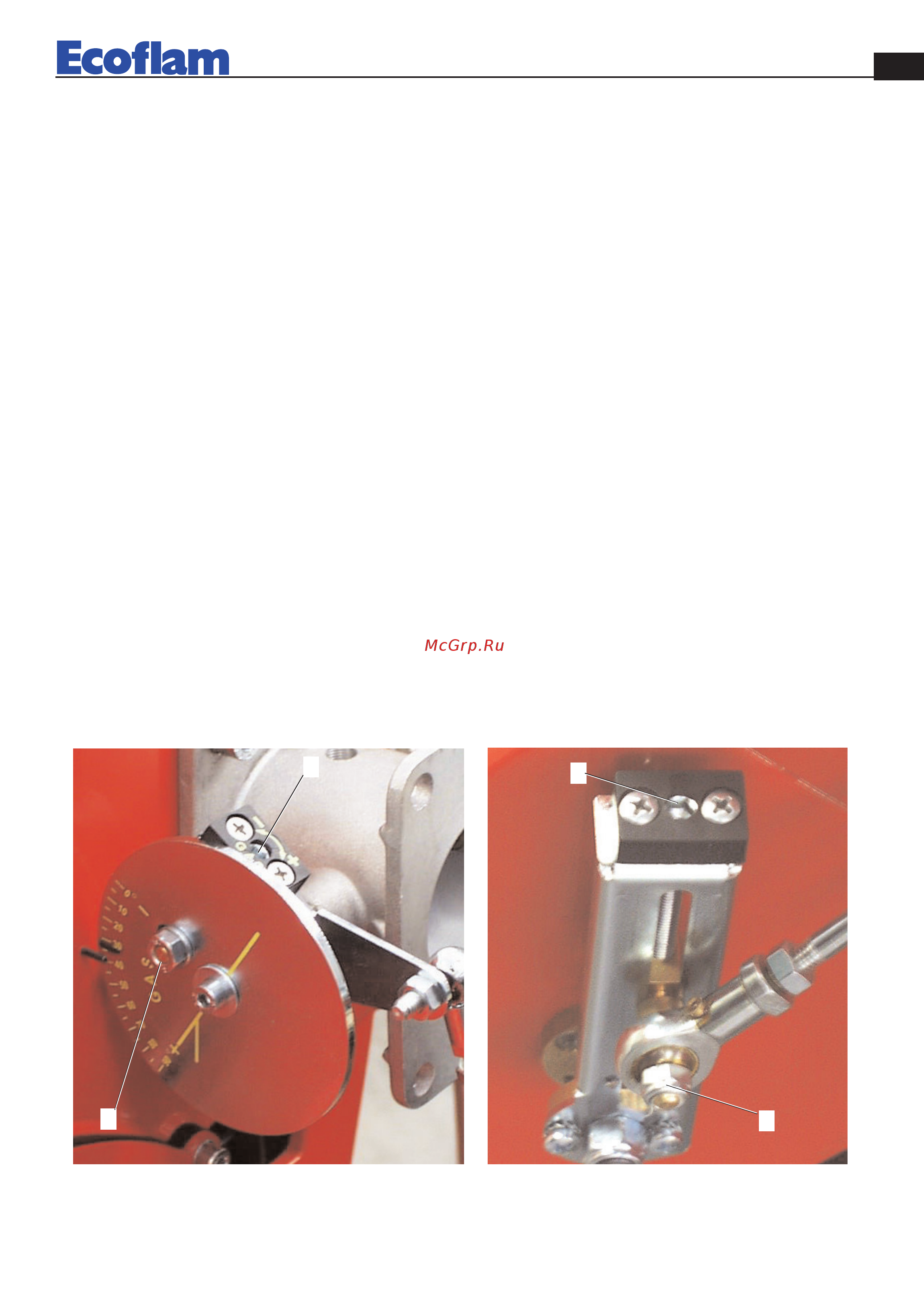

BRUCIATORI VERSIONE “PAB” ASSEMBLAGGIO E REGOLAZIONE DELLA RAMPA GAS
Montare la rampa gas fissando le 4 viti della flangia e facendo attenzione al corretto posizionamento della guarnizione
(O-ring) di tenuta.
Collegare elettricamente la rampa gas tramite la spina a 6 poli.
Accendere il bruciatore (in fabbrica è già stata eseguita una pre-taratura di massima) e verificare la tenuta dei raccordi
gas eseguiti in sede di installazione.
Per adeguare il bruciatore all’effettiva potenza della caldaia agire come segue:
Alta fiamma
1. Portare il bruciatore in alta fiamma (la posizione della serranda aria deve essere impostata a 75° (apertura massima),
per regolare la portata dell'aria agire sulla posizione della testa di combustione. Solo in particolari casi è necessario ridur-
re l'aria in alta fiamma, chiudendo l’aspirazione.
2. La posizione della farfalla gas dovrà essere inferoiore ai 90° (es.85°, è importante non superare i 90° per ottenere
un'ottima combustione durante il passaggio da alta a bassa fiamma). Correggere eventualmente questa posizione agendo
sulla vite “1” dopo aver allentato il dado “2”.
3. regolare la portata del gas in alta fiamma tramite lo stabilizzatore, o agendo sulla valvola del gas regolabile.
Bassa fiamma
4. Scegliere la posizione di primo stadio sul servocomando (normalmente compresa tra 10° e 30°) in base alla potenza di
carico ridotto richiesta, e commutare in bassa fiamma.
5. regolare la portata del gas per ottenere la combustione ottimale, variando la posizione della valvola a farfalla tramite la
vite “3” -, dopo aver allentato il dado “4”.
operazioni successive
6. portare il bruciatore in alta fiamma ,ed eventualmente riposizionare la valvola a farfalla come indicato al punto 2.
7. se necessario, ripetere più volte le operazioni descritte ai punti 5 e 6 per ottenere le posizioni esatte della valvola a far-
falla, sia in alta che in bassa fiamma.
8. fissare i dadi.
4
3
2
1
