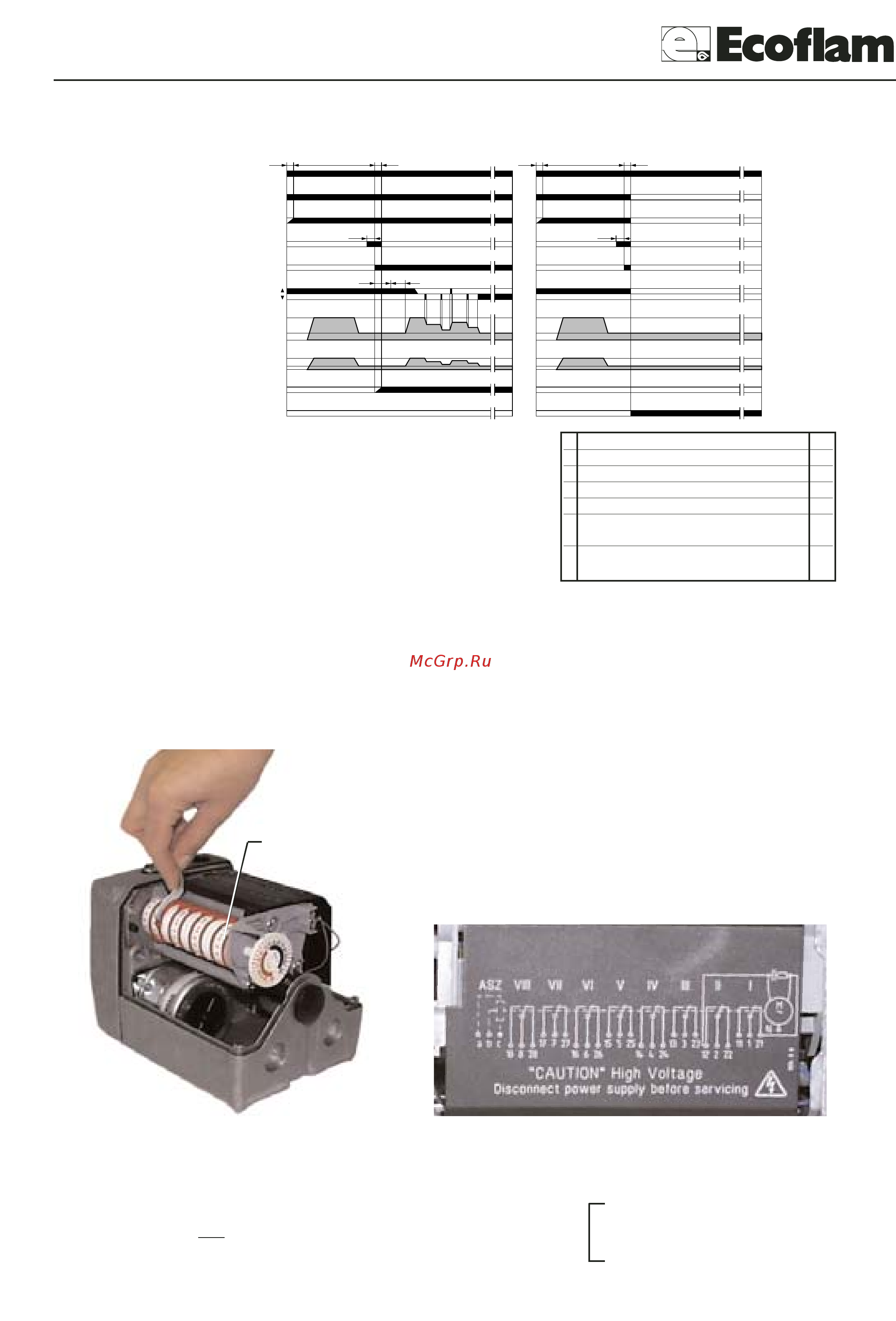

pag.4
LB 1130 BLU 5000.1 - 6000.1 PR/MD
энергосберегающие технологии
0
min
1
00%
t1
t2
t4
t3
t6t5
t1
t2
t4
t3
Электронное оборудование управления и контроля пламени
запускает вентилятор горелки для выполнения предварительной
продувки камеры сгорания, при этом реле давления воздуха
контролирует создаваемое вентилятором давление. о окончании
предварительной продувки напряжение подается на трансформатор
розжига, который генерирует искру. Одновременно с этим
открываются газовые клапаны (предохранительный и рабочий
газовые клапаны, соответственно, VS и VL).  случае неудачного
розжига или случайного затухания безопасность обеспечивается ионизационным датчиком, который блокирует
оборудование в течение контрольного времени.  случае отсутствия газа или при существенном падении его
давления реле минимального давления газа отключает горелку.
АОй $ ЭООО ООУО"АЯ LANDIS & STAEFA LFL1.333
ормальный рабочий режим
абочий цикл в отсутствие
пламени при розжиге
еле давления газа
вигатель вентилятора
еле давления воздуха
рансформатор розжига
азовый клапан
разрешение мин/макс
воздушн. заслонка
газовая заслонка
Обнаружение пламени
индикация блокировки
наименование
t1 время ожидания подтверждения давл. воздуха 8”
t2 время продувки 66”
t3 время аварийной остановки 2“
t4 время розжига 4”
t5 время разрешения раб. топливн. клапана
для работы на мин. мощн. 10”
t6 время разрешения раб. топливн. клапана
для работы на макс. мощн. 10
”
"ОУ' "О"О LANDIS & STAEFA SQM 50.481A2
ля доступа к регулировочным кулачкам снять крышку. егулировка кулачков производится с помощью специального
ключа в комплекте следующим образом:
I - улачок для регулировки расхода воздуха на максимальной мощности
II - улачок для регулировки положения заслонки при гашении
III – улачок для регулировки расхода воздуха на минимальной мощности
IV - улачок для регулировки расхода воздуха нижней ступени мощности
V - не используется
VI – не используется
VII – не используется
VIII – не используется
кулачок VIII не
используется
А О>О О
америть по счетчику расход газа в литрах и время замера в
секундах. ощность в кт рассчитывается по следующей
формуле:
e
x f = kW
sec
e = кол-во газа в литрах
sec = время в секундах
метан = 34,02
бутан = 116
пропан = 88
f
