8
www.ecoflam-burners.com
RU
420010503700

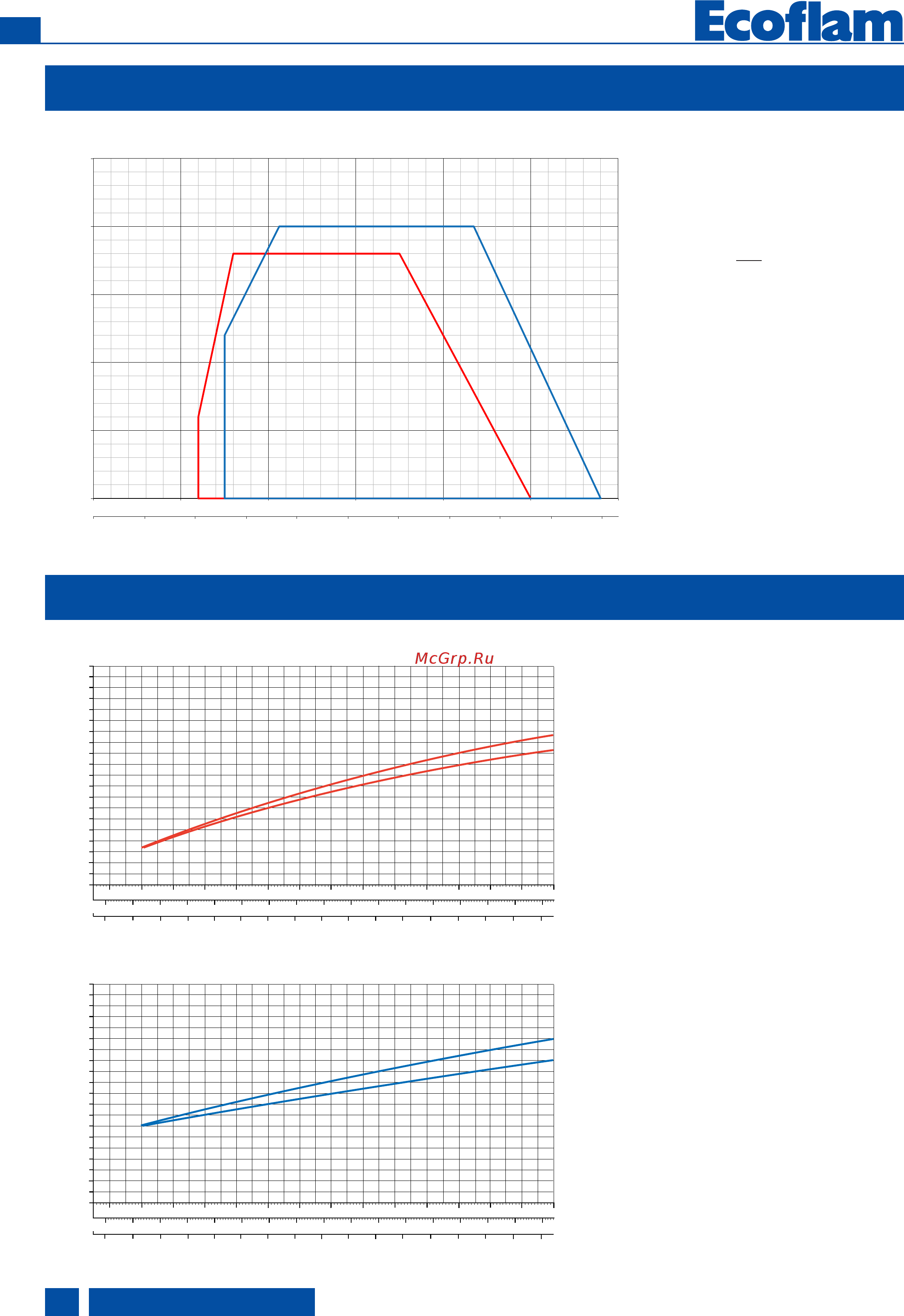

РАБОЧАЯ ЗОНА
РАЗМЕР ПЛАМЕНИ В ИСПЫТАТЕЛЬНОМ КОТЛЕ
0
5
10
15
20
25
0 1000 2000 3000 4000 5000 6000
0 1000 2000 3000 4000 5000
kW
mbar
kcal/h*1000
BLU 5000.1
BLU 6000.1
Рабочая зона
показывает
производительность горелки
относительно давления в
топочной камере. Она
соответствует максимальным
значениям согласно EN 676,
измеренным в контрольной
топочной камере. При выборе
горелки необходимо
учитывать КПД котла.
Расчет мощности горелки:
Q
F
= мощность горелки (кВт)
Q
N
= номин. мощность котла
(кВт)
η = КПД котла (%)
Q
F
=
Q
N
x 100
η
Подбор горелки к котлу не вызывает
трудностей, если котел имеет СЕ
сертификат. Если горелка
комбинируется с котлом, не имеющим
СЕ сертификата, и/или размеры его
топочной камеры очевидно меньше, чем
размеры, указанные на графике,
проконсультируйтесь с производителем.
Размер пламени был получен на
специальных испытательных котлах в
соответствии с предписаниями EN676-
EN267.
Размеры индикативные и зависят от
конфигурации, давления в топочной
камере и силы тяги. Значения были
получены при испытаниях, когда
жаровые трубы вставлены в топочную
камеру.
Размеры пламени определялись в
лаборатории на испытательном котле
без сопротивления, поэтому существует
максимальная и минимальная длина
пламени, разница в длине пламени
возникает от противодавления котла.
Пример:
Мощность горелки = 8000 кВт;
L пламени (м) = 5 м (среднее значение)
D пламени (м) = 1 м (среднее значение)
Предупреждение: некоторые
изменения формы пламени могут быть
сделаны на нашем заводе (FLEXSHOP),
чтобы придать пламени нужную форму
и адаптировать ее к специальным
котлам или для особого применения.
L (m)
2000 3000 4000 5000 6000 7000 8000 9000 10000
4
5
1000
2000 3000
1000
6
11000
0
2
3
7
8
12000
kW
13000
9
10
11
Nm
3
/h
100 200 300 400 500
kcal/h
x 1000
4000 5000 6000 7000 8000 9000 10000 11000 12000 13000 14000 15000
14000 15000 16000 17000
Ø (m)
2000 3000 4000 5000 6000 7000 8000 9000 10000
0,6
0,8
1000
2000 3000
1000
1
11000
0
0,2
0,4
1,2
1,4
12000
kW
13000
1,6
1,8
2
kcal/h
x 1000
4000 5000 6000 7000 8000 9000 10000 11000 12000 13000 14000 15000
14000 15000 16000 17000
FLAME LENGHT GAS BURNERS
FLAME DIAMETER GAS BURNERS
600
700 800
900 1000 1100
1200 1300
1400 1500
1600
1700
Nm
3
/h
100 200 300 400 500
600
700 800
900 1000 1100
1200 1300
1400 1500
1600
1700
Длина пламени для газовых горелок
Диаметр пламени для газовых горелок
