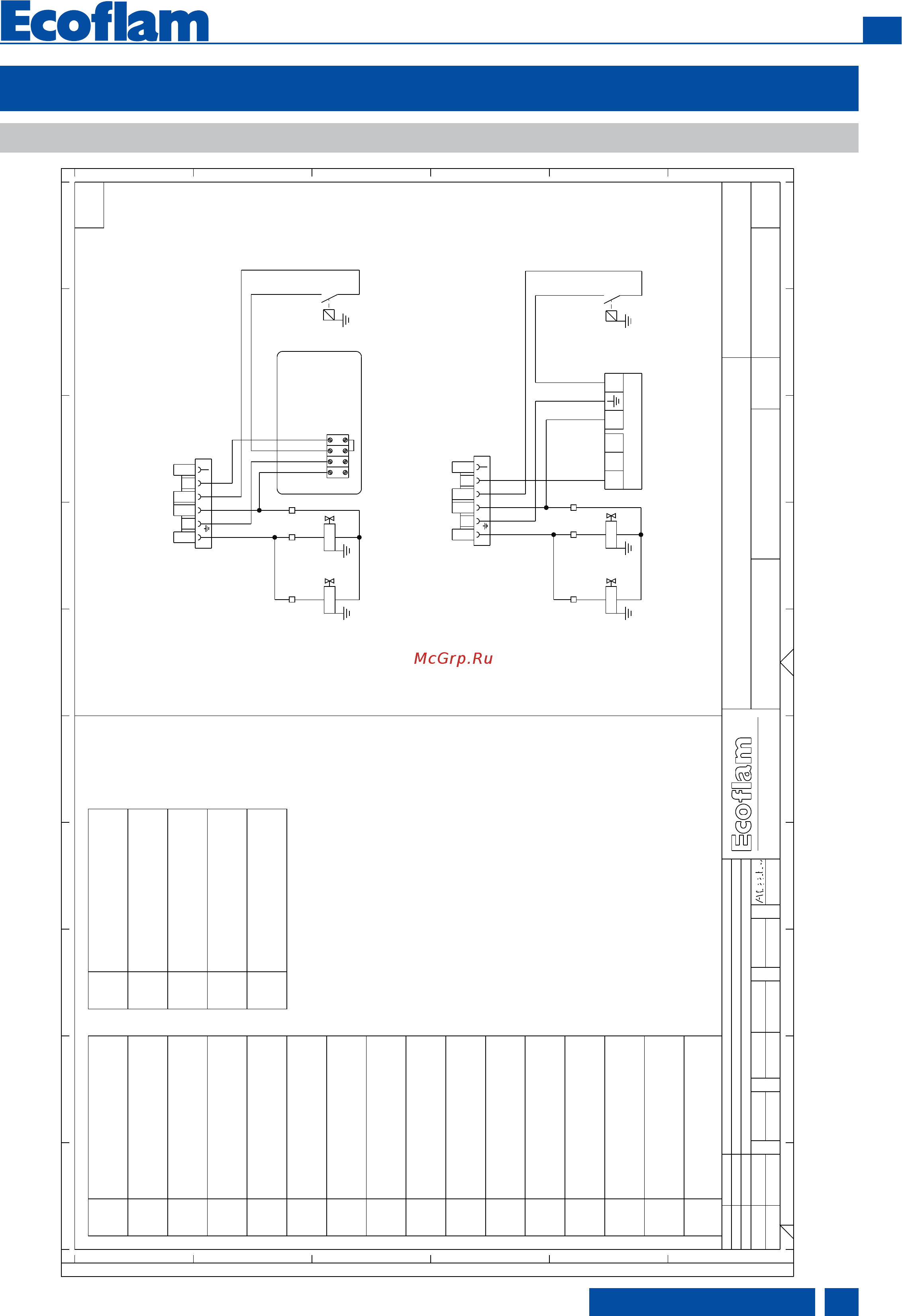

ПРИЛОЖЕНИЕ
Электрические схемы
IND.MODIFICA
SOST.DA
SOST.IL
IND.MOD.
PROPRIETA' RISERVATA DELLA DITTA ECOFLAM S.p.A.
DATA-FIRMA
DATA
FIRMA
CONTROLLATO
DESCRIZIONE MODIFICA
DISEGNATO
DATA
FIRMA
COMUNICARE A TERZI IL CONTENUTO DEL PRESENTE.A TERMINE DI LEGGE E' VIETATO RIPRODURRE O
CONTROLLO DI TENUTAAPPARECCHIATURA
UFF.TECNICO-SETTORE ELETTRICO
DENOMINAZIONE
SIST. RIVELAZ. CODICE
MOTORIDUTTORE
CONMUTADOR MANUAL-AUTOMATICO
COMMUTATORE MANUALE-AUTOMATICO
SWITCH (MANUAL-AUTOMATIC))
INTERRUPTEUR MANUEL-AUTOMATIQUE
INTERRUPTOR DE LINEA
INTERRUPTEUR DE LIGNE
WORKING SWITCH
PRESOSTATO AIRE
PRESSOSTAT AIR
AIR PRESSURE SWITCH
TERMOSTATO CALDERA
THERMOSTAT CHAUDIERE
BOILER THERMOSTAT
TERMOSTATO DE SEGURIDAD
THERMOSTAT DE SECURITE
SAFETY THERMOSTAT
ESPIA DE BLOQUEO RELE TERMICO
LAMPE DE THERMAL DE SECURITE
THERMAL LOCK-OUT LAMP
LAMPADA DI BLOCCO TERMICO
TERMOSTATO DI SICUREZZA
TERMOSTATO CALDAIA
PRESSOSTATO ARIA
INTERRUTTORE DI LINEA
SAMA
HLBT
STS
STC
SPA
SAL
ELECTRODO DE IONIZACION
ELECTRODE D'IONISATION
IONISATION PROBE
INTERRUPTOR GENERAL CON FUSIBLE
INTERRUPTEUR GENERAL AVEC FUSIBLE
MAIN SWITCH WITH FUSE
FILTRO DE PROTECION ANTIDISTURBIO
FILTRE ANTIPARASITES
ANTJAMMING FILTER
FUSIBLE
FUSIBLE
MOTOR VENTILADOR
MUTEUR VENTILATEUR
MOTOR FAN
TRANSFORMADOR
TRANSFORMATEUR D'ALLUMAGE
IGNITION TRANSFORMER
ESPIA DE BLOQUEO
LAMPE DE SECURITE
LOCK-OUT LAMP
RELE' TERMICO MOTOR VENTILADOR
RELAIS THERMIQUE MOTEUR VENTILATEUR
MOTOR THERMAL RELAY (FAN MOTOR)
TELERRUPTOR MOTOR VENTILATOR
CONTACTEUR MOTEUR VENTILATEUR
REMOTE CONTROL SWITCH (FAN MOTOR)
CONTATTORE MOTORE VENTILATORE
LAMPADA DI BLOCCO
RELE' TERMICO MOTORE VENTILATORE
ELETTRODO DI RIVELAZIONE
TRASFORMATORE
MOTORE VENTILATORE
FUSIBILE
FILTRO ANTIDISTURBO
INTERRUTTORE GENERALE CON FUSIBILE
KMV
HLB
FMV
ER
TV
MV
FU
FUSE
Z
Q
ESPIA DE FUNCIONAMIENTO
LAMPE DE FONCTIONNEMENT
LAMPADA DI FUNZIONAMENTO
PRESOSTATO GAS DE MINIMA POT.
HLF
WORKING LAMP
GAS PRESSURE SWITCH MIN
HIGH-LOW FLAME THERMOSTAT
PRESSOSTATO GAS DI MINIMA
PRESSOSTAT GAZ PRESSION MIN
ELETTROVALVOLA GAS DI SICUREZZA
EXTRA SAFETY GAS SOLENOID VALVE
ELECTROVANNE GAZ DE SECURITE
ELECTROVALVULA GAS DE SEGURIDAD
ELETTROVALVOLA GAS DI PRIMA FIAMMA
FIRST STAGE GAS SOLENOID VALVE
ELECTROVANNE GAZ PETITE ALLURE
ELECTROVALVULA GAS DE 1^ LLAMA
THERMOSTAT GRANDE-PETIRE ALLURE
TERMOSTATO DE ALTA-BAJA LLAMA
TERMOSTATO DI ALTA-BASSA FIAMMA
YVGS
SPGmin
YVG
STAB
PAGINA DI
KA RELE'
RELAY
RELAIS
RELE'
S.p.A.
00 01 02 03 04 05 06 07 08 09
A
00 01 02 03 04 05 06 07 08 09
B
C
D
E
A
B
C
D
E
BLUE
YELLOW-GREEN
BLACK
BROWN
CONTROLE D'ETANCHEITI
CONTROL DE ESTANQUIDAD
PREDISPOSICION
PREVU POUR LE
PREDISPOSED
LEKAGE CONTROL
PREDISPOSIZIONE
CONTROLLO DI TENUTA
T
P
T
P
BEM06164
BLU 3000.1 - 4000.1 - 5000.1 - 6000.1 PR LANDIS SQM 50.481A2
LANDIS LFL 1.333-1.622 ER
27-03-2006
NP1P1
YVG YVGS
SPGmin
NL1 T2T1 S3
2/2
S3NT1L1 T2
3114
YVGSYVG
13
DUNGS VDK 200-A
NP1 P1
YELLOW-GREEN
BROWN
BLACK
BLUE
SPGmin
420010503700
RU
www.ecoflam-burners.com
27
