Iek ЩЭ-4-2 36 УХЛ3 IP31 IND-MKM12-04-30 [4/7] Страница 4

Содержание

• Корпуса металлические щэ х 2 1
• Страница 1 1
• Две шины pen 8 2 для щэ 2 три для щэ 3 четыре для щэ 4 рисунок 4 винтовое соединение согласно приложению б 2
• Изделие корпус металлический щэ х 2 поставляется одним грузовым местом 2
• Изоляторе рисунок 3 2
• Комплектность 2
• М6х16 и гаек мб рисунок 5 болтовое соединение согласно приложению а 2
• Наименование 2
• Открутите гайки мб при помощи торцового ключа и извлеките раму из корпуса 2
• Порядок сборки рамки 2
• Рисунок 1 гайки сохранить для установки рамы в сборе с электрооборудованием 2
• С помощью винтов самонарезающих м4х13 закрепите на раме две снизу и сверху 2
• Страница 2 2
• Т образные направляющие тн35 7 5 для щэ 2 или четыре для щэ 3 4 рисунок 2 2
• Таблица 1 2
• Упакованным в короб из гофрокартона комплект поставки приведён в таблице 1 2
• Установите и закрепите с помощью винта м4х20 и шайб 04 шину pen 8 1 на 2
• Установите на рейке под шину pen закрепив с помощью винтов м4х20 и шайб 04 2
• Установите собранную рейку под шину pen и закрепите на раме с помощью болтов 2
• Страница 3 3
• Страница 4 4
• Страница 5 5
• Страница 6 6
• Страница 7 7

Похожие устройства

• Iek ЩЭ-4-6 36 УХЛ3 IP31 MKM42-4-6-31 Краткое руководство по эксплуатации
• Iek ЩЭ-4-6 36 УХЛ3 IP31 MKM42-4-6-31 Руководство По Монтажу
• Iek ЩЭ-5 36 УХЛ3 IP31 LIGHT MKM42-05-31-L Габаритный Чертеж
• Iek ЩЭ-5 36 УХЛ3 IP31 LIGHT MKM42-05-31-L Краткое руководство по эксплуатации
• Iek ЩЭ-5-1 36 УХЛ3 IP31 MKM42-05-31 Краткое руководство по эксплуатации
• Iek ЩЭ-5-1 36 УХЛ3 IP31 MKM42-05-31 Руководство По Монтажу
• Iek ЩЭ-5-1 36 УХЛ3 IP31 MKM42-05-31 Габаритный Чертеж
• Iek ЩЭ-5-1270 36 УХЛ3 IP31 MKM42-05-1270-31 Краткое руководство по эксплуатации
• Iek ЩЭ-5-1270 36 УХЛ3 IP31 MKM42-05-1270-31 Руководство По Монтажу
• Iek ЩЭ-6 36 УХЛ3 IP31 LIGHT MKM42-06-31-L Габаритный Чертеж
• Iek ЩЭ-6 36 УХЛ3 IP31 LIGHT MKM42-06-31-L Краткое руководство по эксплуатации
• Rossinka Silvermix X25-23U Инструкция по монтажу и эксплуатации
• Scarlett RRI 07-M8Y19 Руководство пользователя
• Iek ЩЭ-6-1 36 УХЛ3 IP31 MKM42-06-31 Габаритный Чертеж
• Iek ЩЭ-6-1 36 УХЛ3 IP31 MKM42-06-31 Краткое руководство по эксплуатации
• Iek ЩЭ-6-1 36 УХЛ3 IP31 MKM42-06-31 Руководство По Монтажу
• Rossinka Silvermix X25-24U Инструкция по монтажу и эксплуатации
• Iek ЩЭ-6-1270 36 УХЛ3 IP31 MKM42-06-1270-31 Краткое руководство по эксплуатации
• Iek ЩЭ-6-1270 36 УХЛ3 IP31 MKM42-06-1270-31 Руководство По Монтажу
• Rossinka Silvermix X25-51 Инструкция по монтажу и эксплуатации

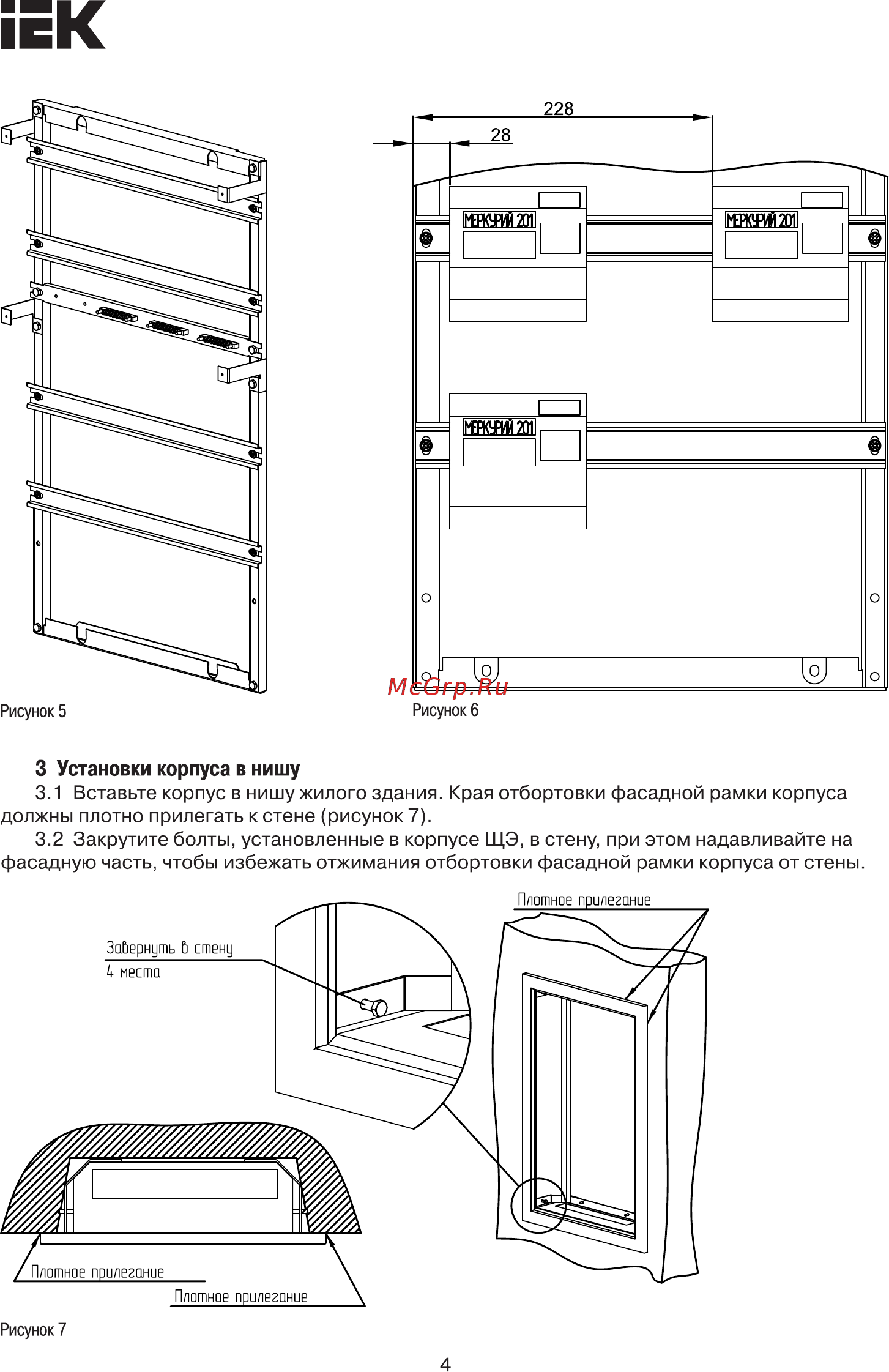

ЕК 3 Установки корпуса в нишу 3 1 Вставьте корпус в нишу жилого здания Края отбортовки фасадной рамки корпуса должны плотно прилегать к стене рисунок 7 3 2 Закрутите болты установленные в корпусе ЩЭ в стену при этом надавливайте на фасадную часть чтобы избежать отжимания отбортовки фасадной рамки корпуса от стены Рисунок 7 4
