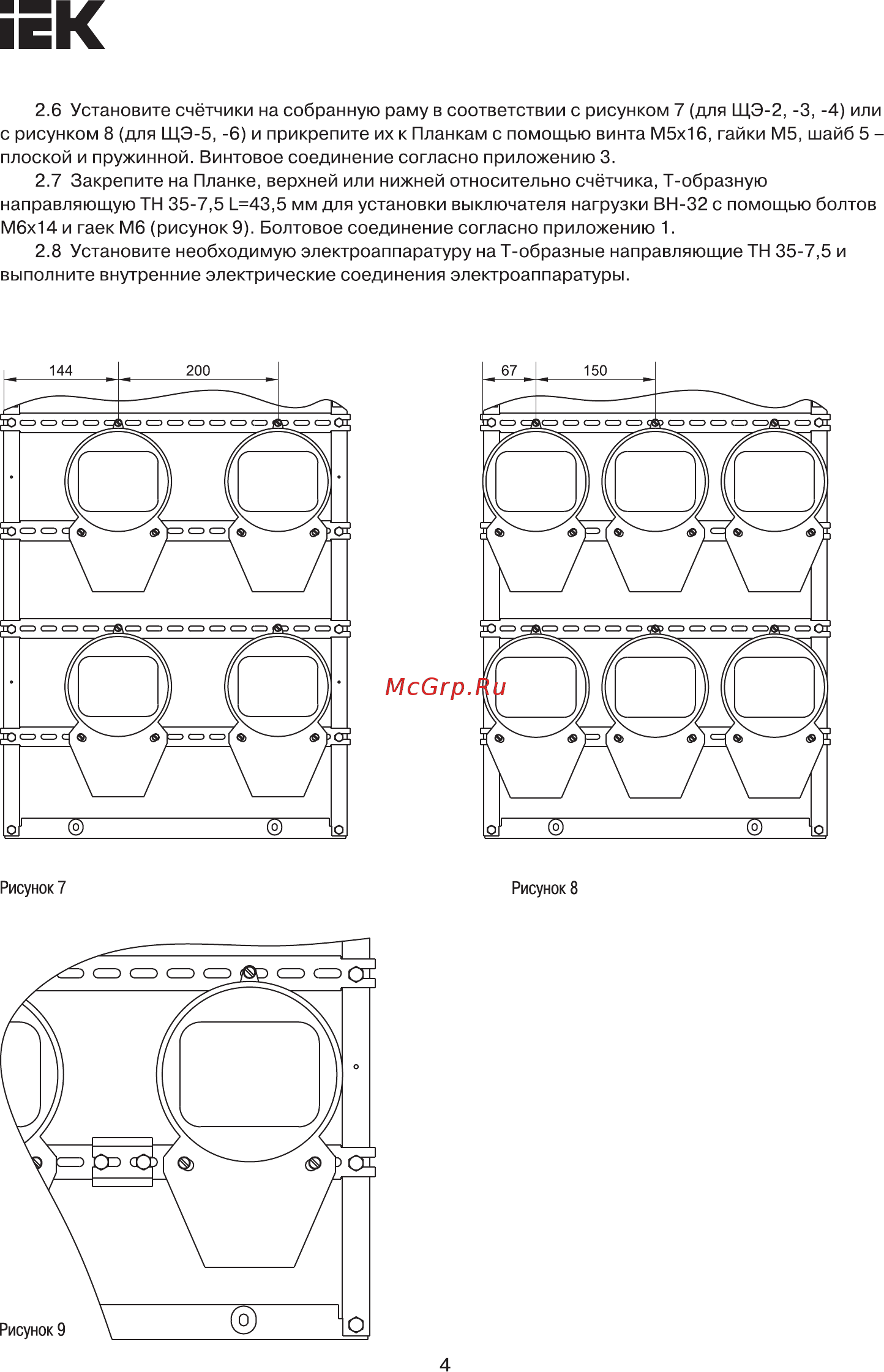

2 6 Установите счётчики на собранную раму в соответствии с рисунком 7 для ЩЭ 2 3 4 или с рисунком 8 для ЩЭ 5 6 и прикрепите их к Планкам с помощью винта М5х16 гайки М5 шайб 5 плоской и пружинной Винтовое соединение согласно приложению 3 2 7 Закрепите на Планке верхней или нижней относительно счётчика Т образную направляющую ТН 35 7 5 1 43 5 мм для установки выключателя нагрузки ВН 32 с помощью болтов М6х14 и гаек Мб рисунок 9 Болтовое соединение согласно приложению 1 2 8 Установите необходимую электроаппаратуру на Т образные направляющие ТН 35 7 5 и выполните внутренние электрические соединения электроаппаратуры Рисунок 7 4
