MI 3152(H) EurotestXC (2,5 кВ) Описание прибора
21

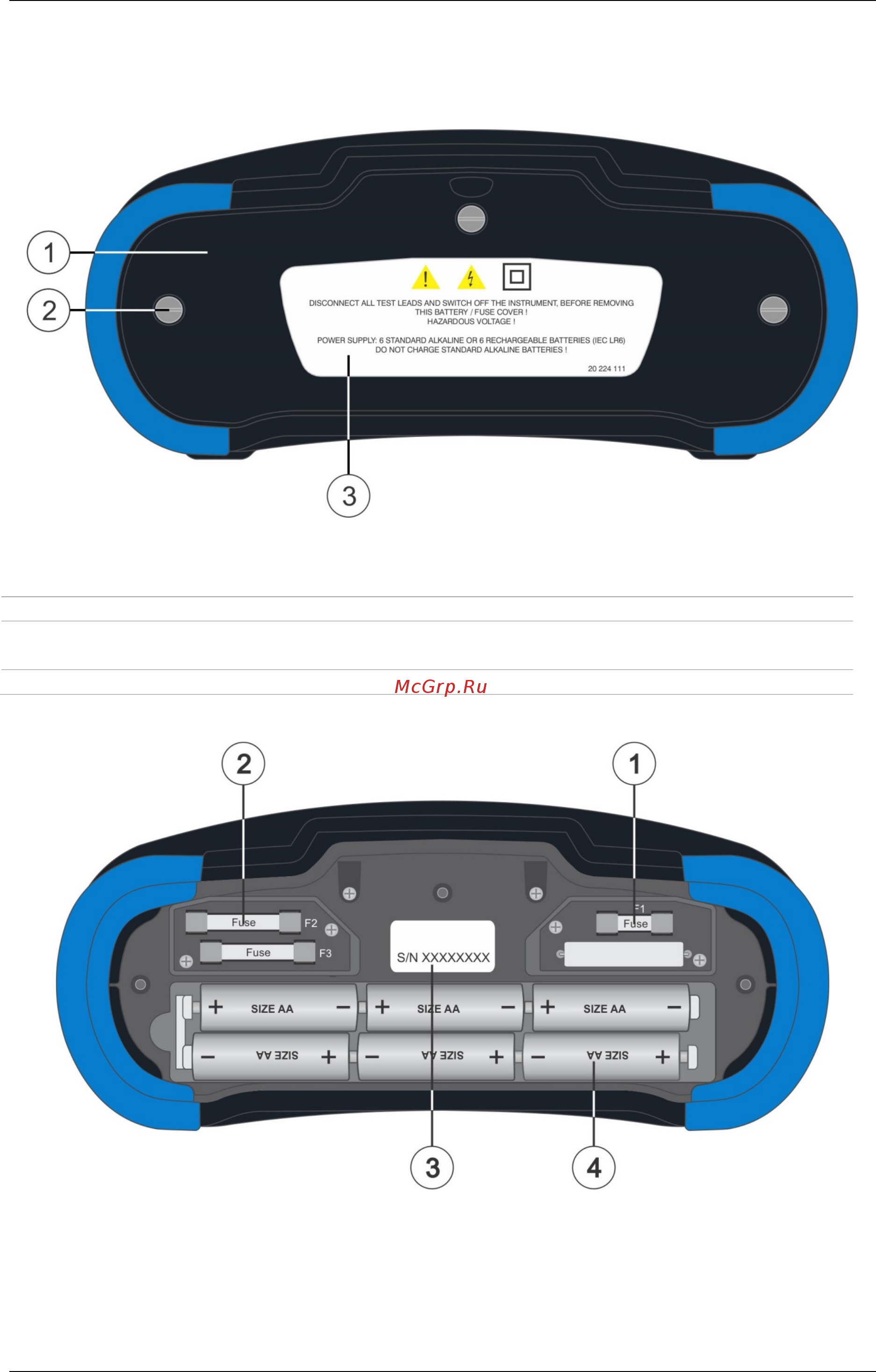

3.3 Задняя сторона
Рисунок 3.3: Вид сзади
1
Крышка батарейного отсека / отсека плавких предохранителей
2
Крепежные винты фиксации крышки батарейного отсека/ отсека плавких
предохранителей
3
Информационный ярлык на задней панели
Рисунок 3.4: Батарейный отсек и отсек с плавкими предохранителями
