Line Tracer
- 18 -
3. Типичные применения
3.1. Определение состояния системы (под напряжением или
нет).
Unknown state of installation
Состояние системы
MAINS
SUPPLY
Питание от сети
переменного
LEDs LOAD and GEN of
Transmitter T10K
indicate state
Светодиодные индикаторы
LOAD и GEN передатчика
Т10К полазывают

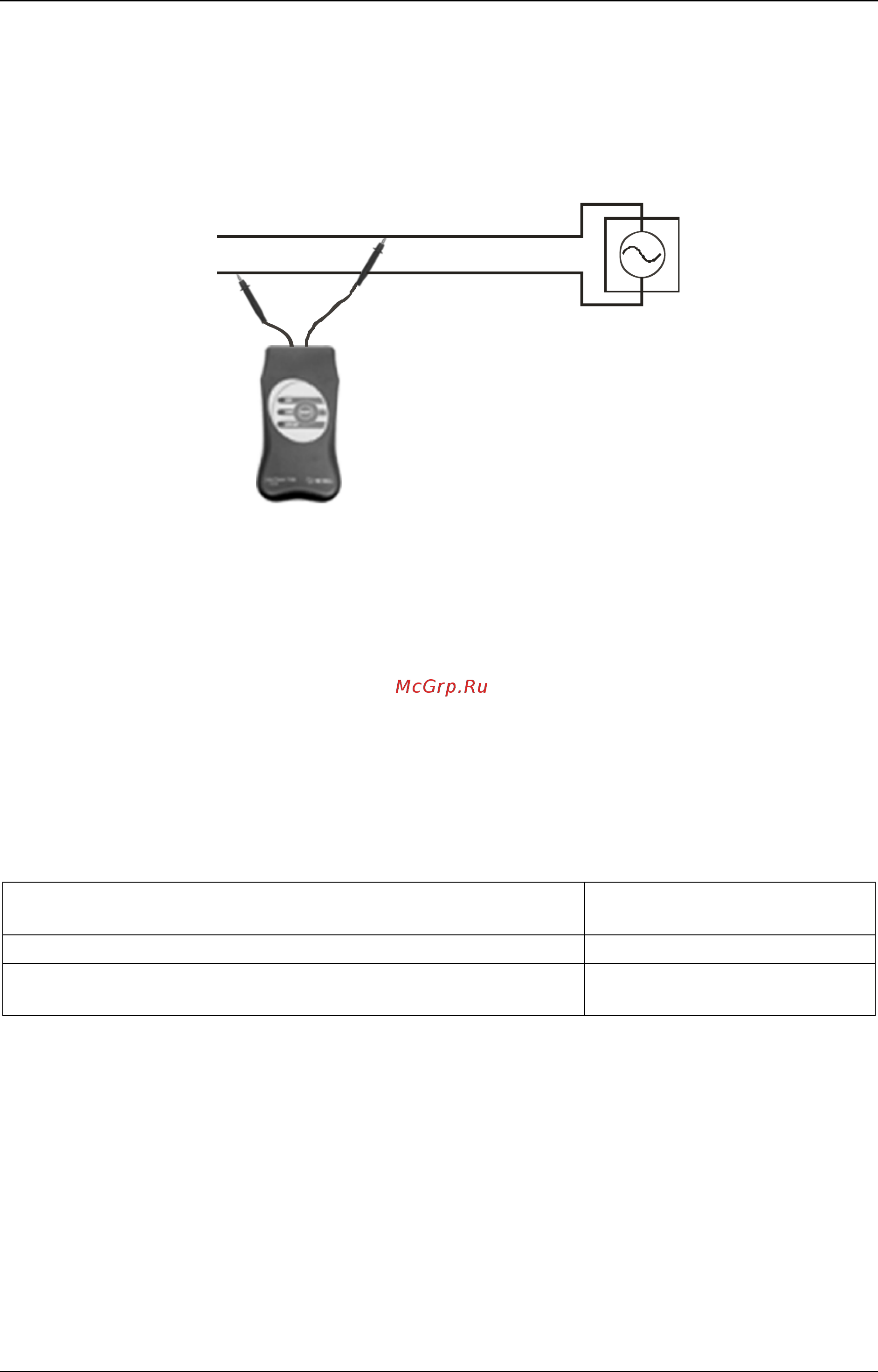

Рис. 11 Передатчик работает в качестве детектора состояния системы
Передатчик T10K автоматически распознает состояние линии, к которой он
подключен.
Как уже упоминалось в п. 1.5. светодиодные индикаторы LOAD и GEN показывают
внутренний рабочий режим.
В приведенной ниже таблице указаны два возможных состояния индикаторов:
Внешнее напряжение на клеммах Включенный
светодиодный индикатор
Переменный ток, 30 В ÷264 В, 50 Гц или 60 Гц
LOAD
Постоянный ток, или за пределами переменного
тока
GEN
