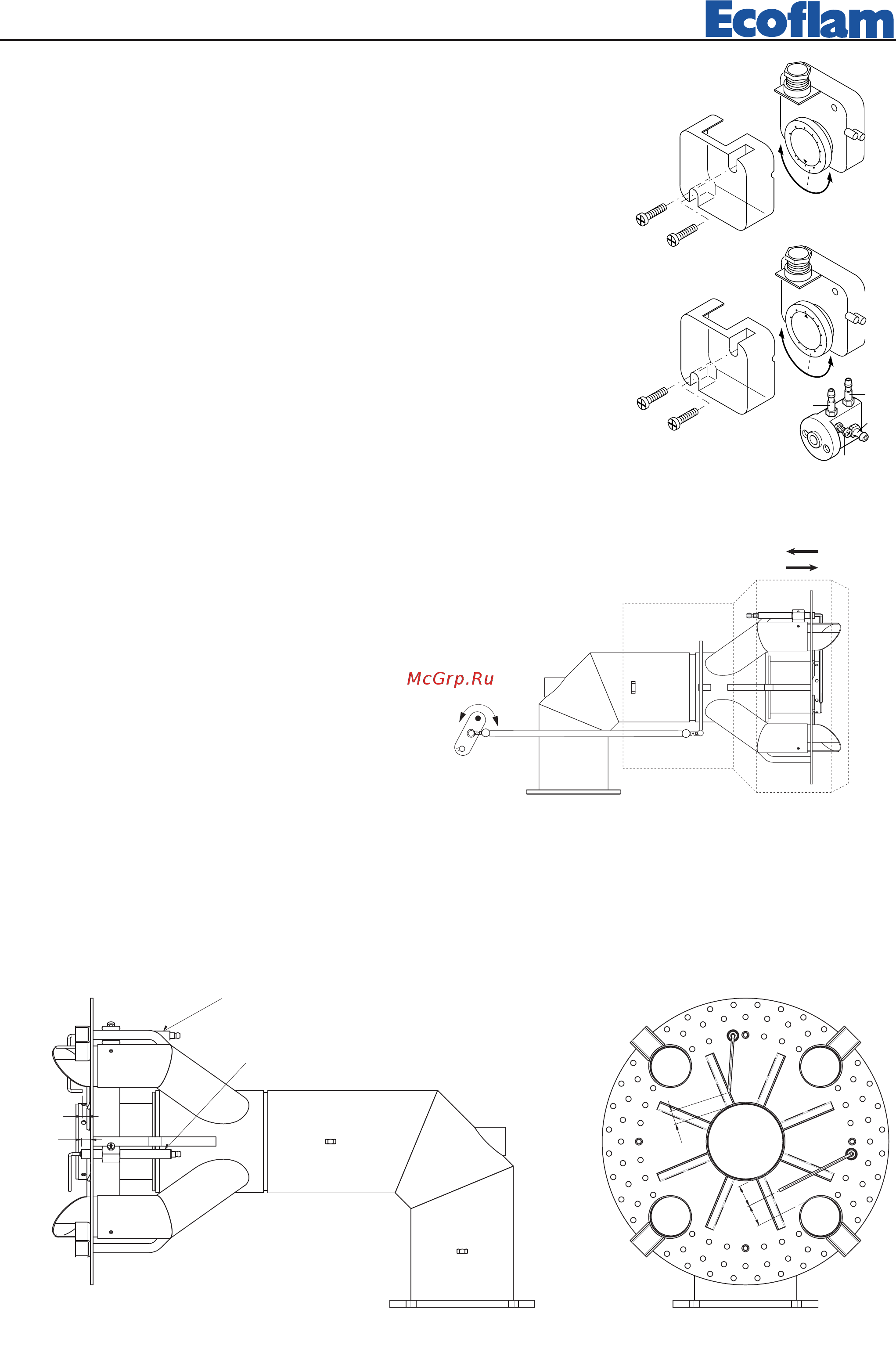

РЕГУЛИРОВАНИЕ РЕЛЕ ДАВЛЕНИЯ ВОЗДУХА
Отвинтить винты A и B и снять крышку C и установить реле давления на
минимум, поставив регулятор D в положение 1. апустить горелку на 1-й ступени
мощности; убедиться, что процесс сгорания проходит качественно. помощью
картонки постепенно закрывать всасывающий воздуховод вплоть до повышения
значения О2 на 0,5 - 0,8%, либо при наличии манометра, подключенного к
гнезду отбора давления E - до уменьшения давления на 0,1 мбар (~ 10 мм в.с.).
остепенно увеличивать тарировочное значение реле давления вплоть до
аварийного гашения горелки. Освободить всасывающий воздуховод, установить
обратно крышку и затем нажатием кнопки перезапуска контрольной
аппаратуры вновь запустить горелку.
реле давления
воздуха
реле давления
газа
ТАРИРОВАНИЕ РЕЛЕ МИНИМАЛЬНОГО ДАВЛЕНИЯ ГАЗА
Отвинтить винты I и L и снять крышку M. Установить регулятор N на значение
равное 60%
номинального давления газа (например, при номинальном давлении метана 20
мбар регулятор устанавливается на значение 12 мбар; для сжиженного газа с
номинальным давлением 30/37 мбар регулятор устанавливается на значение 18
мбар). Установить на место крышку M и ввернуть винты I и L.
РЕГУЛИРОВАНИЕ ПОЛОЖЕНИЯ ГОЛОВКИ ГОРЕЛИ
РЕГУЛИРОВАНИЕ СГОРАНИЯ
А: егулирование сгорания и теплопроизводительности по теплу выполняется одновременно с анализом
продуктов сгорания, при этом необходимо убедиться в правильности выполненных замеров; в любом случае
показатели должны соответствовать действующим нормам безопасности. Э АО О ОЯЬЯ
АОА ОАО, Ю ООУЮ
А ОА "ЭОА".
егулировка расхода воздуха и газа достигается за
счет настройки параметров блока управления LMV.
м. руководство по использованию блока управления
LMV.
+-
5
10
Elettrodo
accensione
Elettrodo
rivelazione
=
=
15
электрод розжига
электрод обнаружения пламени
ПОЛОЖЕНИЕ ЭЛЕКТРОДОВ
ля демонтажа огневой головки снять крышку
горелки.
Содержание
- Габаритные размеры 2
- Модель a b c d d1 e f g h i l m n o 2
- Запуск и регулирование горелки 3
- Подключение к газопроводу 3
- Прежде чем зажечь горелку следует убедиться что ее монтаж был выполнен правильно проверить соответствие схемам электросоединений и состояние трубопроводов системы отопления до подачи электроэнергии убедиться что напряжение соответствует параметрам указанным на табличке технических характеристик электрическая схема и пусковой цикл описаны отдельно для подключения к горелке панели управления смотрите прилагаемую схему особое внимание следует уделить положению нуля и фазы ни в коем случае не менять их местами проверить заземление системы отопления для трехфазных двигателей обязательно проверить направление вращения указано стрелкой продуть газопровод для удаления из него посторонних веществ и стравить из него воздух удостовериться что давление газа находится в пределах указанных на табличке это делается с помощью поверочного манометра который устанавливается в специальное гнездо отбора давления на горелке затем запускается двигатель и начинается предварительная продувка горелки примерно з 3
- Регулирование процесса сгорания 3
- Электрические соединения 3
- Положение электродов 4
- Регулирование положения головки горели 4
- Регулирование сгорания 4
- Демонтаж головки горелки 5
- Демонтаж стакана 5
- Периодическое обслуживание 6
- Blu 7000 12000 md lmv 9
- Blu 7000 md lmv blu 8000 md lmv blu 10000 md lmv blu 12000 md lmv 9
- Ecoflam bruciatori s p a 12
- Экофлам с п а оставляет за собой право вносить в конструкцию оборудования любые необходимые изменения без особого предупреждения 12
