2 Описание прибора

2.1 Корпус прибора

Прибор выполнен в пластиковом корпусе, который обеспечивает класс

безопасности, указанный в технических характеристиках.

2.2 ЖК-дисплей

Сегментный ЖК-дисплей имеет подсветку и выдает легко считываемые

результаты и отображает все сопутствующие параметры. См. Рис.1 ниже.

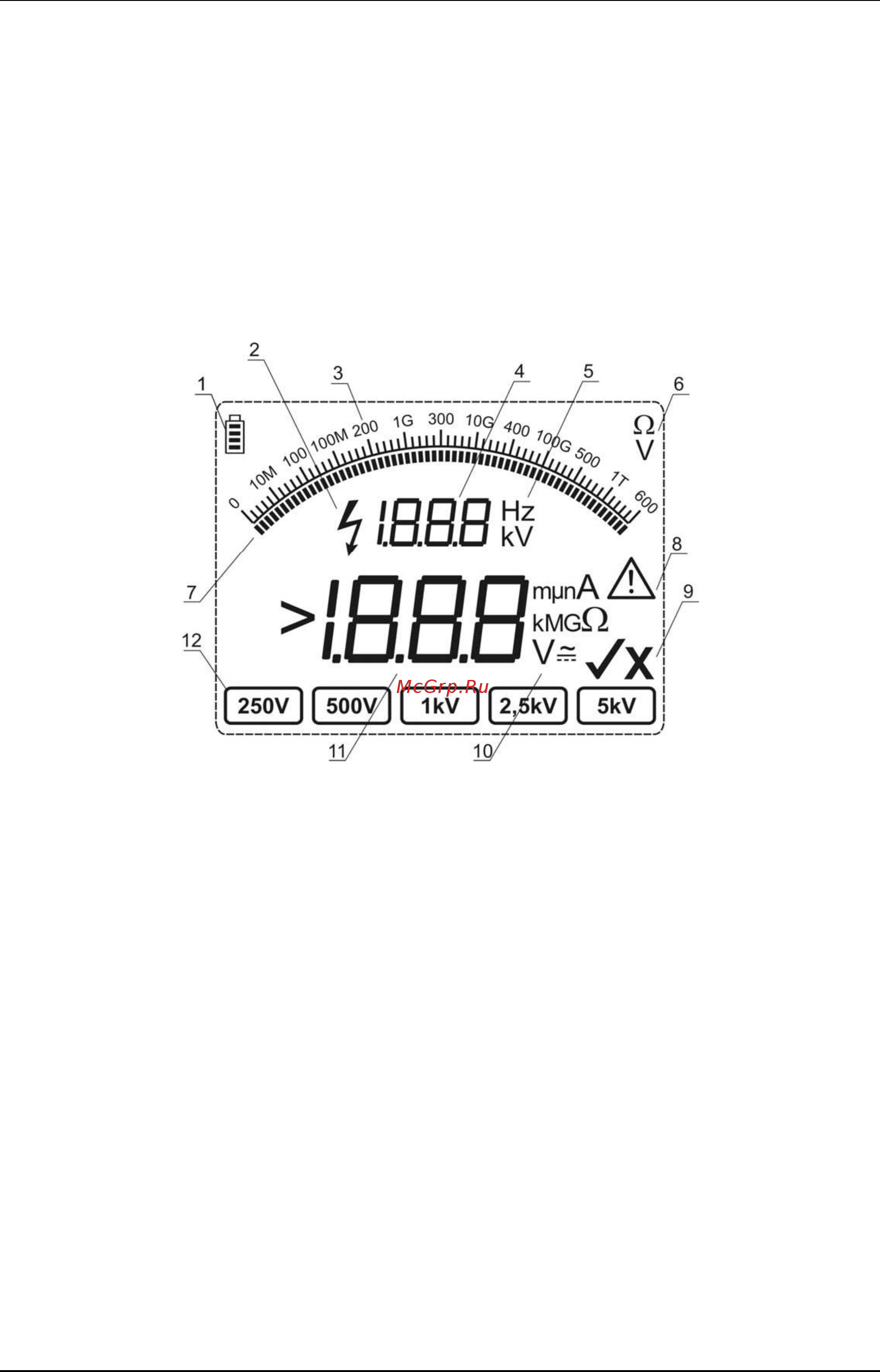

Рис. 1. ЖК дисплей

Условные обозначения:

1.......... Индикатор батареи. Отображает состояние батареи. В режиме заряда

батареи мигает.

2.......... Символ предупреждения об опасном напряжении. Показывает, что на

измерительных выводах, возможно, присутствует напряжение,

превышающее 70 В!

3.......... Аналоговый экран.

4.......... Вспомогательный цифровой экран.

5.......... Единицы вспомогательного цифрового экрана. Единицы измерения

параметров, отображаемых на вспомогательном экране.

6..........

Единицы аналогового экрана.

Единицы измерения параметров,

отображаемых на аналоговом экране

7.......... Аналоговая шкала с делениями.

8.......... Предупреждающий знак «Обратите особое внимание!»

9.......... Знак СООТВЕТСТВУЕТ / НЕ СООТВЕТСТВУЕТ.

10........ Основные единицы.

11........ Основной цифровой экран.

12........ Измерительное напряжение. Меню для выбора измерительного напряжения.
