DHF 1-7×24. Руководство по эксплуатации
8
5 УСТРОЙСТВО И РАБОТА С ПРИЦЕЛОМ
5.1 Описание прицельной марки

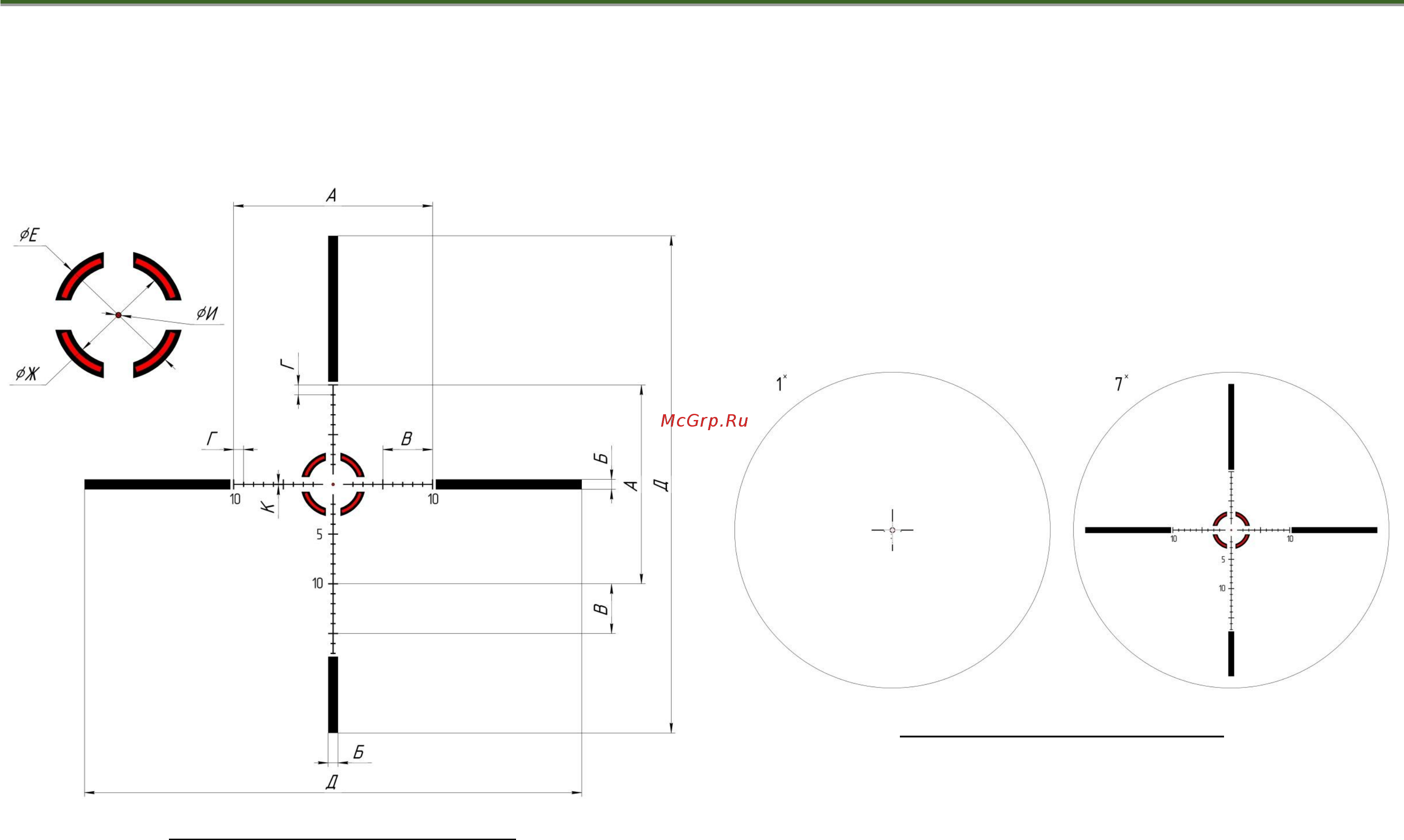

Прицельная марка представлена на рисунке 2.
Рисунок 2 – Прицельная марка
Центральная часть прицельной марки представляет
собой марку типа «TMR» с добавлением светящихся четы-
рех дополнительных секторов и точки.
Прицельная марка расположена в первой фокальной
плоскости, и ее размеры относительно объекта наблюде-
ния не меняются при различном увеличении прицела.
Вид поля зрения при разном увеличении представлен
на рисунке 3.
Рисунок 3 – Вид поля зрения
Размеры прицельной марки (величины A, Б, В, Г, Д, Е,
Ж, И, К) могут быть описаны двумя равноправными вари-
антами.
