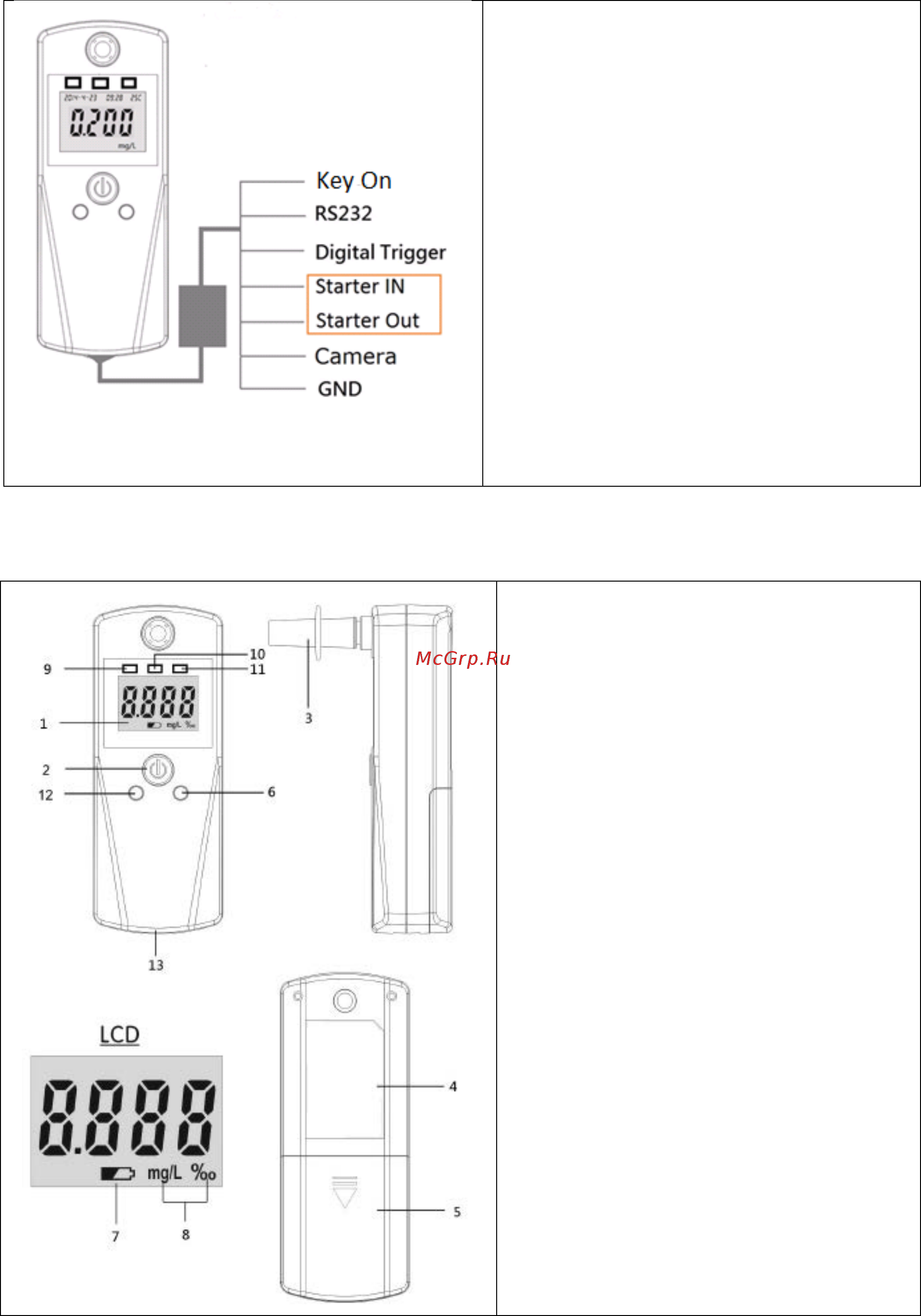

Рисунок 1

Key on (красный) – подключение к клемме

Зажигание (Ignition)

RS232 (зеленый) - подключение по

стандарту RS232

Digital Trigger (оранжевый) – цифровой

триггер (2 состояния)

Starter IN, Starter Out – подключение реле

стартера

Camera (коричневый) – подключение

внешней камеры

GND (черный) – общий, подключается к

отрицательной клемме

Рисунок 2

1 – дисплей

2 – кнопка вкл./выкл.

3 – мундштук

4 – наклейка с информацией

5 – задняя крышка

6 – правая кнопка

7 – знак разряженной батарейки

8 – единицы измерения

9 – желтый светодиод (сервис)

10 – зеленый светодиод (зарядка)

11 – красный светодиод (внешнее

питание)

12 – левая кнопка

13 – разъем USB
