Комплектация: алкоблокиратор АМ-525, комплект монтажных проводов, 5 мундштуков

2. Установка на автомобиль

- Установка Алкоблокиратора должна производиться обученным персоналом,

знакомым с электрооборудованием автомобилей с напряжением бортовой сети 12/24

В.

- Отсоедините аккумулятор при установке.

- Для использования функции блокировки стартера перережьте провод между реле

стартера и позицией Старт на колодке ключа зажигания и подсоедините позицию

Старт как показано на монтажной схеме (рисунок 3).

- Соедините позицию Вкл.на колодке ключа как показано на схеме.

(Важно: Позиция Вкл. Должна быть всегда подключена к 12 или 24 В, особенно в

момент переключения ключа между положениями Вкл и Старт при зажигании.

Используйте мультиметр для замера напряжения в точке Вкл. при зажигании. В

некоторых автомобилях при повороте ключа из положения Вкл. напряжение в

этой точке пропадает, в таком случае попробуйте соединиться с точкой Акк.

на колодке ключа, и убедитесь, что напряжение в этой точке не пропадает в

момент зажигания).

- Соедините реле стартера как показано на схеме.

- Соедините провод GND как показано на схеме.

- Соедините GPS active и GPS reading (для специальных приложений, использующих

GPS навигатор или трекер.

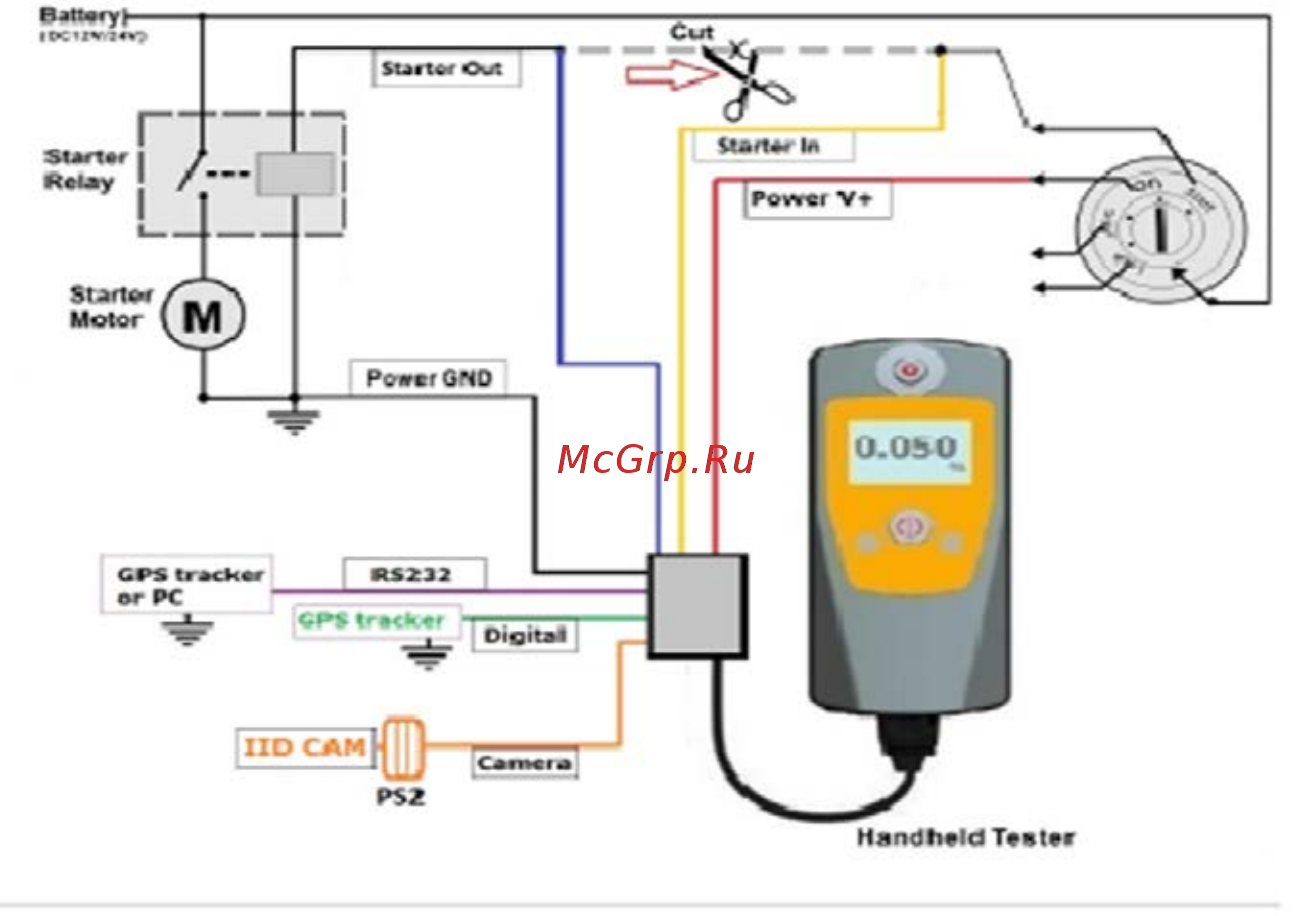

Монтажная схема

Схема подключения алкоблокиратора к электросети автомобиля приведена на рисунке 3.

Концы проводов Starter IN и Starter Out подключаются в разрез цепи реле стартера,

плюсовой провод питания Key on – к клемме Зажигание (Ignition), а минусовой GND – к

корпусу автомобиля.

Рисунок 3
