(Важно: Позиция Вкл. Должна быть всегда подключена к 12 или 24 В, особенно в

момент переключения ключа между положениями Вкл. и Старт при зажигании.

Используйте мультиметр для замера напряжения в точке Вкл. при зажигании. В

некоторых автомобилях при повороте ключа из положения Вкл. напряжение в

этой точке пропадает, в таком случае попробуйте соединиться с точкой Акк.

на колодке ключа, и убедитесь, что напряжение в этой точке не пропадает в

момент зажигания.)

- Соедините реле стартера как показано на схеме

- Соедините провод GND как показано на схеме

- Соедините GPS active и GPS reading (для специальных приложений, использующих

GPS навигатор или трекер)

Монтажные схемы

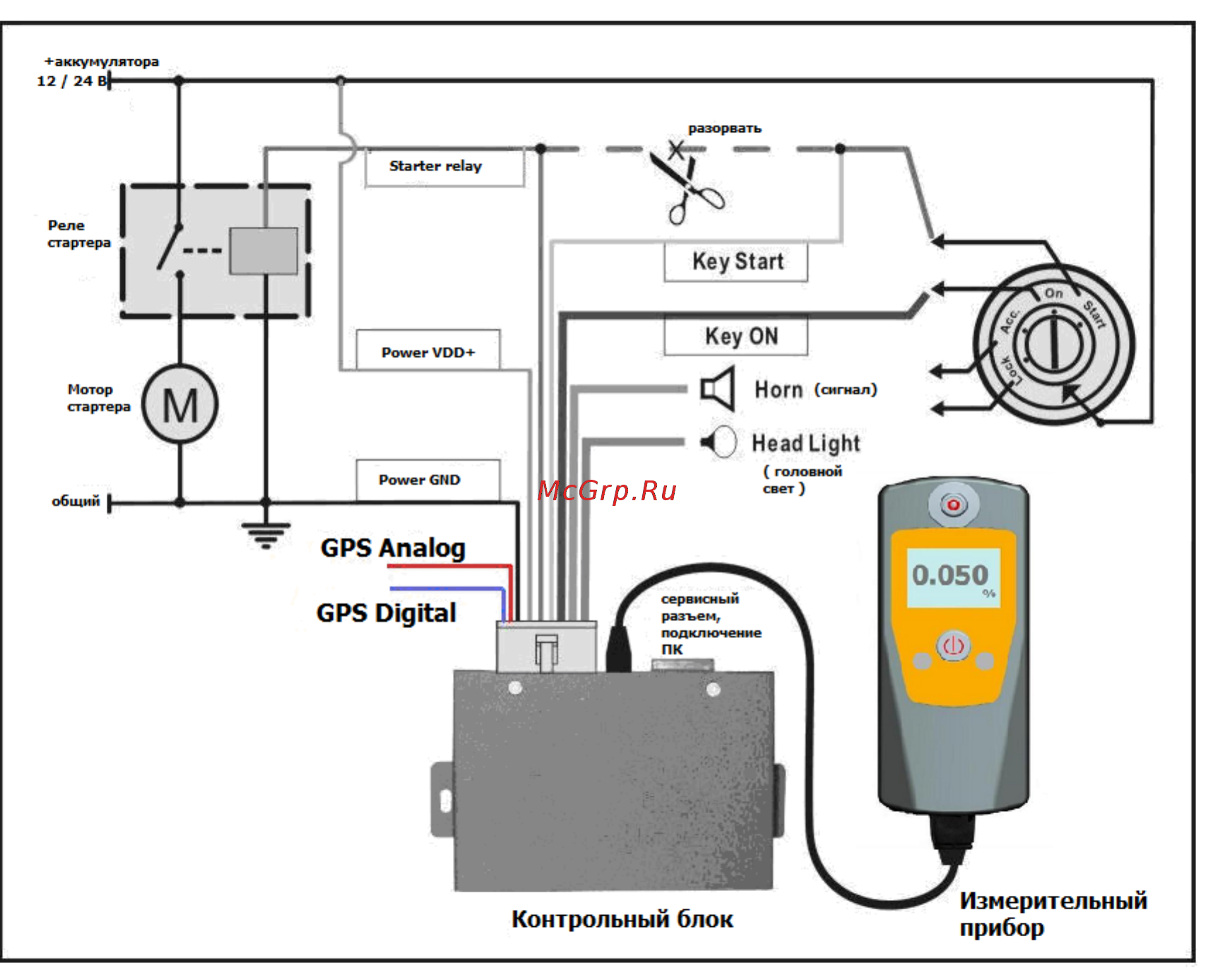

Схема подключения алкоблокиратора к электросети автомобиля приведена на

рисунке 2.

Рисунок 2

Обозначение и цвет проводов

- VDD(Power VDD)(красный): подключается к положительной клемме

- GND(Power GND)(черный)): подключается к «массе» (минус, общий)

- Key On (зеленый ): Подключается к позиции «Вкл.питание» на колодке ключа

- Key Start (Starter Relay+)(белый): Подключается к позиции «Старт» на колодке ключа

- Relay of Starter (Starter Relay-)(желтый): Подключается к реле стартера

- Horn +/- (синий): Подключаются к двум клеммам сигнала

- Head light +/-(оранжевый): Подключаются к двум клеммам фар г оловного света
