Алкогран АМ-565 [2/12] Установка на автомобиль

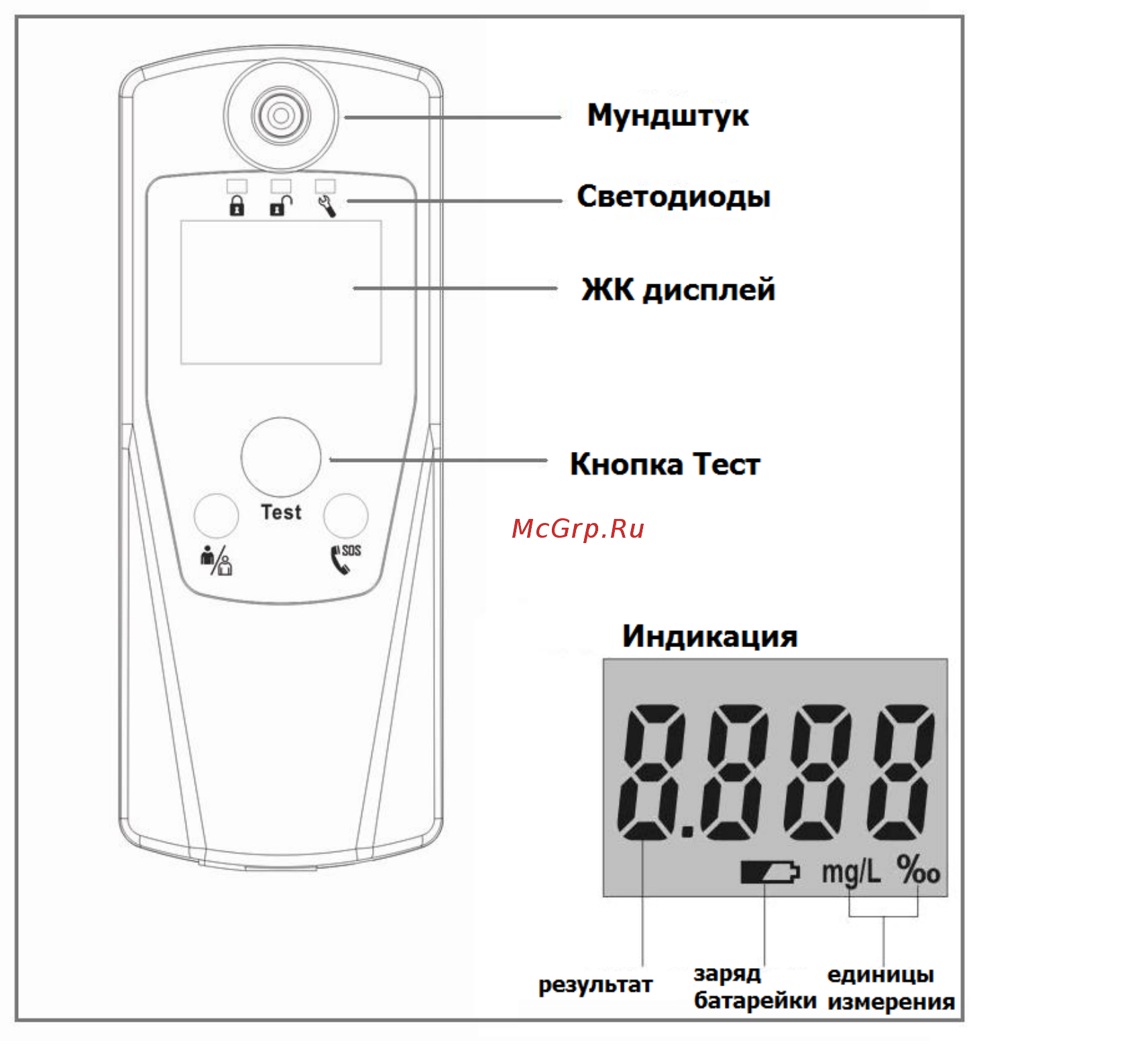

Внешний вид и описание функциональных элементов измерительного прибора

представлены на рисунке 1.

Рисунок 1

На лицевой панели измерительного прибора расположены отверстие для мундштука,

светодиодные индикаторы состояния, ЖК-дисплей и три кнопки управления.

Левая кнопка позволяет дезактивировать функцию старта без продувания после

кратковременной остановки, а также предусмотреть продувание при смене водителя.

Центральная кнопка служит для включения измерительного прибора на тестирование.

Правая кнопка – для ввода специального кода разблокировки прибора.

Внимание! Не нажимайте без необходимости левую и правую кнопки.

Комплектация: алкоблокиратор АМ-565 (измерительный прибор и контрольный блок),

комплект монтажных проводов, 5 мундштуков.

2. Установка на автомобиль

- Установка должна производиться обученным персоналом, знакомым с

электрооборудованием автомобилей с напряжением бортовой сети 12/24 В.

- Отсоедините аккумулятор при установке

- Перережьте провод между реле стартера и позицией Старт на колодке ключа

зажигания и подсоедините позицию Старт как показано на монтажной схеме

- Соедините позицию Вкл.на колодке ключа как показано на схеме
