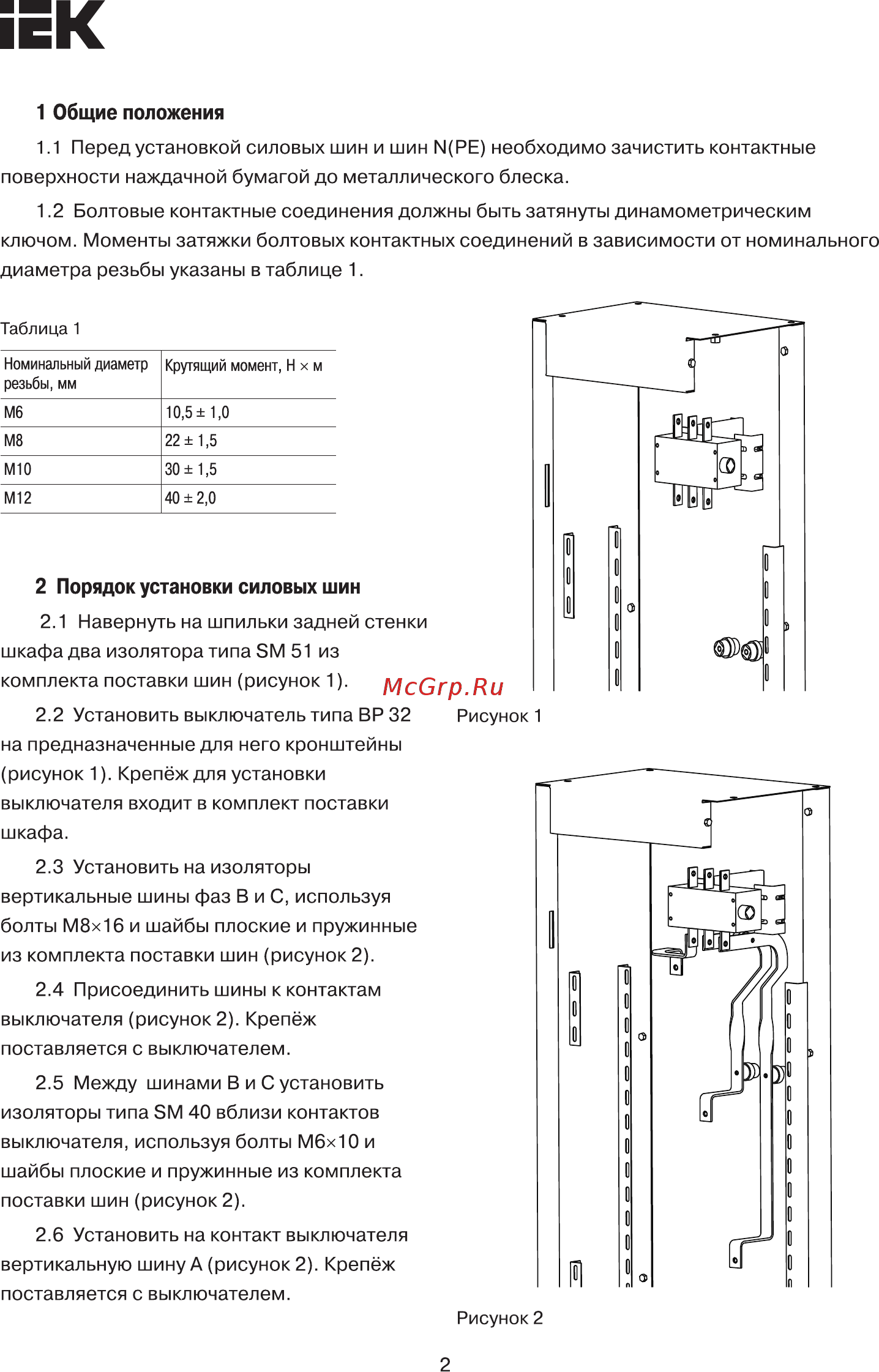

ЕК 1 Общие положения 1 1 Перед установкой силовых шин и шин М РЕ необходимо зачистить контактные поверхности наждачной бумагой до металлического блеска 1 2 Болтовые контактные соединения должны быть затянуты динамометрическим ключом Моменты затяжки болтовых контактных соединений в зависимости от номинального диаметра резьбы указаны в таблице 1 Таблица 1 Номинальный диаметр резьбы мм Крутящий момент Н х м Мб 10 5 1 0 М8 22 1 5 мю 30 1 5 М12 40 2 0 2 Порядок установки силовых шин 2 1 Навернуть на шпильки задней стенки шкафа два изолятора типа ЗМ 51 из комплекта поставки шин рисунок 1 2 2 Установить выключатель типа ВР 32 на предназначенные для него кронштейны рисунок 1 Крепёж для установки выключателя входит в комплект поставки шкафа 2 3 Установить на изоляторы вертикальные шины фаз В и С используя болты М8х16 и шайбы плоские и пружинные из комплекта поставки шин рисунок 2 2 4 Присоединить шины к контактам выключателя рисунок 2 Крепёж поставляется с выключателем 2 5 Между шинами В и С установить изоляторы типа ЗМ 40 вблизи контактов выключателя используя болты М6х10 и шайбы плоские и пружинные из комплекта поставки шин рисунок 2 2 6 Установить на контакт выключателя вертикальную шину А рисунок 2 Крепёж поставляется с выключателем Рисунок 2 2
