Установка ru

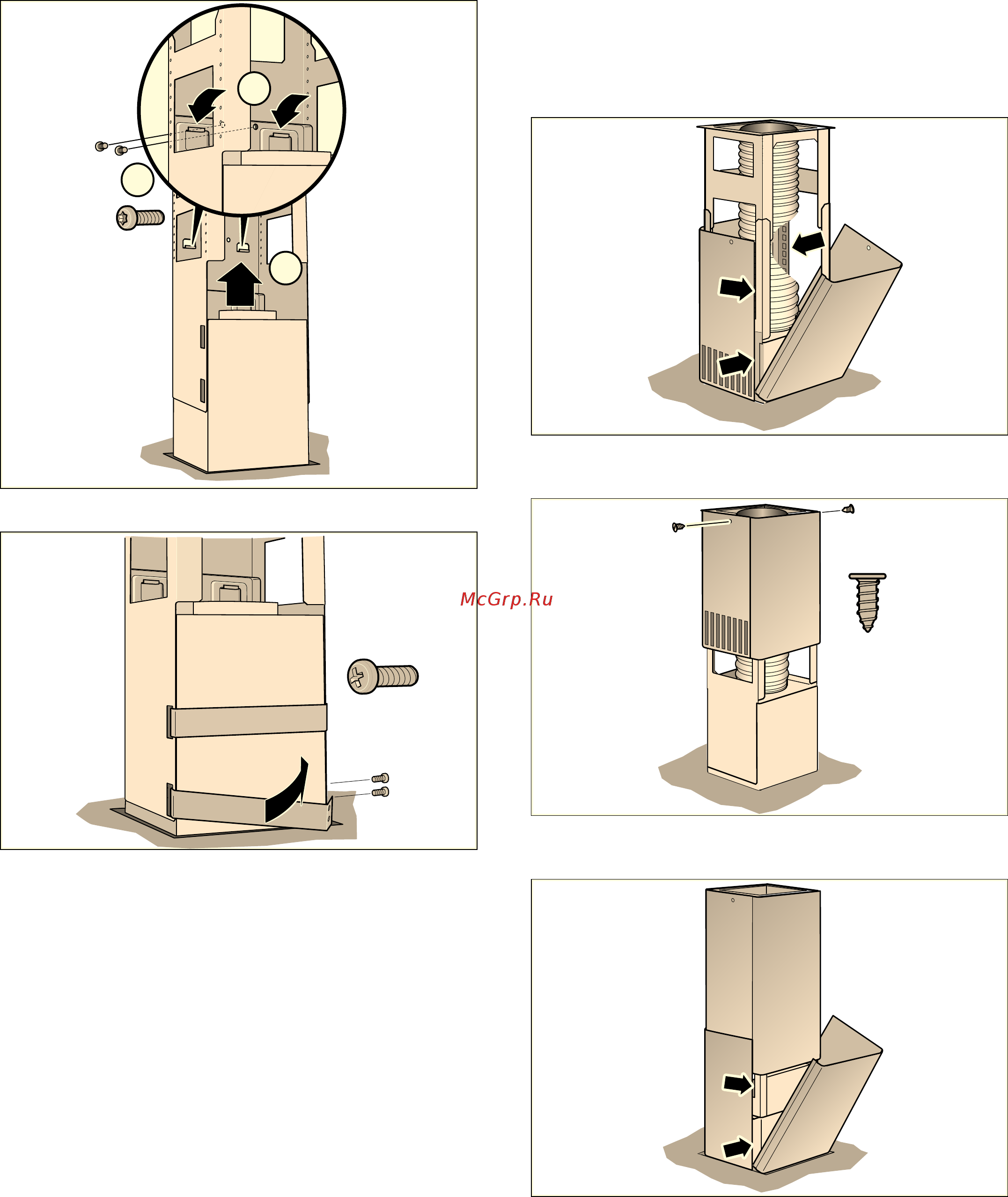

Монтаж прибора

1. Вставьте вытяжку снизу в подвесную раму.

Указание: Следите за тем, чтобы кабель для

подсоединения к сети не был зажат.

2. Привинтите вытяжку к подвесной раме при помощи

2 фиксирующих винтов.

3. Вставьте и завинтите фиксирующую планку.

Крепление соединений труб

Указание: Если используется труба из алюминия, тогда

место присоединения необходимо предварительно

сгладить.

Вытяжная труба Ø 150 мм (рекомендуемая величина)

Вытяжная труба крепится непосредственно

к воздушному патрубку и соединение соответствующим

образом изолируется.

Вытяжная труба Ø 120 мм

1. Переходной патрубок крепится непосредственно

к воздушному патрубку.

2. Вытяжная труба крепится к переходному патрубку.

3. Оба места соединения соответствующим образом

изолируются.

Монтаж обшивки вытяжной трубы

:Предупреждение – Опасность травмирования!

Некоторые детали внутри прибора имеют острые

кромки. Используйте защитные перчатки.

1. Разделите секции обшивки вытяжной трубы.

Для этого удалите клейкую ленту

2. Удалите защитную плёнку с обеих сторон.

3. Установите обе части верхней вытяжной трубы на

приборе и соедините.

Указание: Прорези в верхней вытяжной трубе

должны быть направлены вниз.

4. Продвиньте вверх верхнюю часть вытяжной трубы и

закрепите двумя винтами.

5. Установите нижние части вытяжной трубы и

соедините.







[

[
