Iek YKM60-M1-20-8-6 [2/4] Порядок сборки

Перед сборкой внимательно изучить данную инструкцию по сборке.

В случае необходимости выполнить отверстия и пазы для установки аппаратуры в

деталях поз. 1, поз. 6 и поз. 7. Кромки, выполненных отверстий и пазов, на которых отсут-

ствует полимерное защитное покрытие, защитить от коррозии.

Порядок сборки

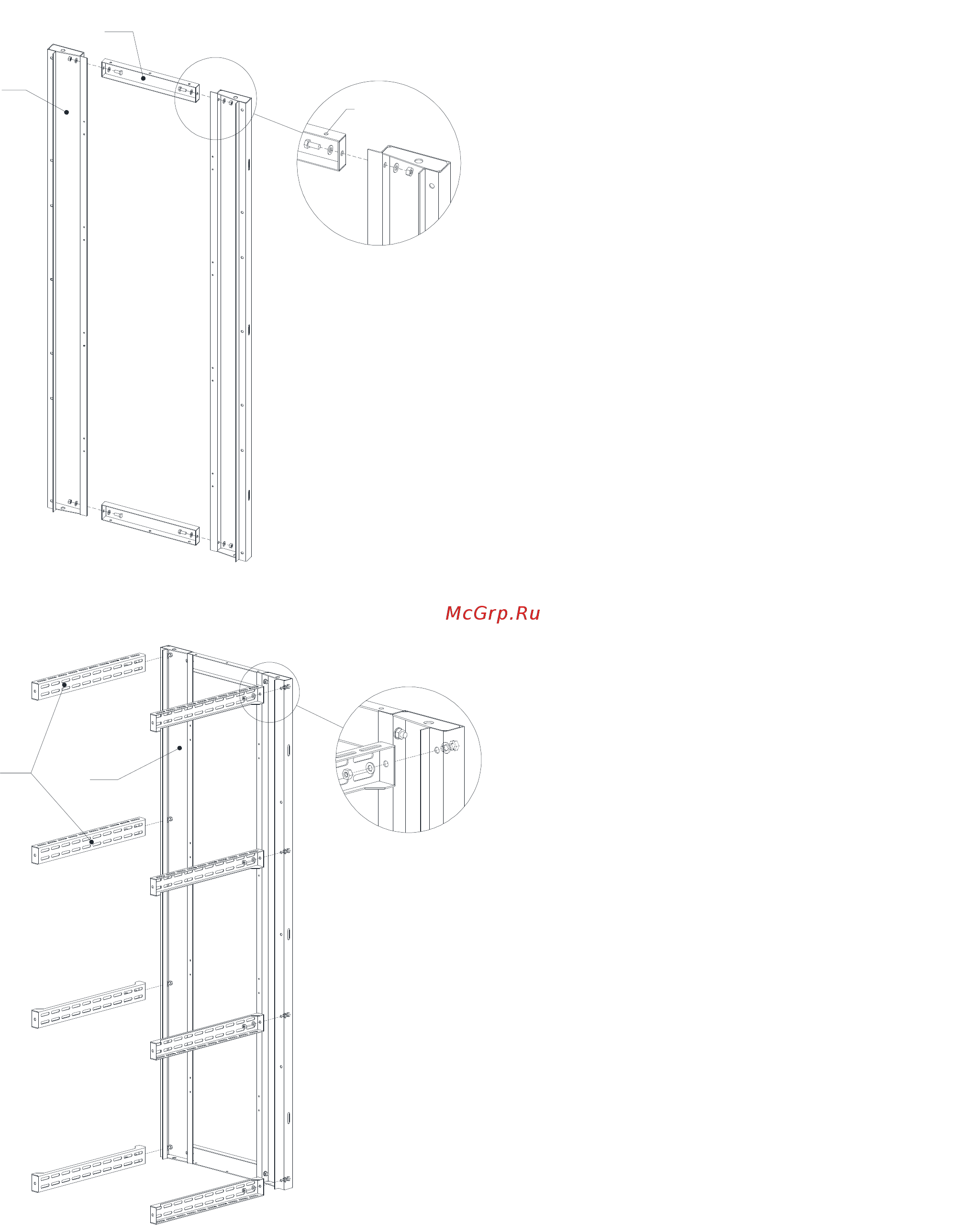

Рисунок 1. Сборка фасада

Рисунок 2. Установка стяжек

1. Соединить две стойки поз. 1 и

две лицевые стяжки поз. 2 при

помощи 4-х болтов М8, 4-х гаек

М8 и 8-ми шайб контактных

8 МК13. Отверстия «а» в лицевых

стяжках располагать с внешней

стороны. Сборку производить на

горизонтальной поверхности,

например на полу.

(См. рис. 1)

2. Присоединить к стойкам

поз. 1 стяжки поз. 3 при по-

мощи 8-ми болтов М8, 8-ми

гаек М8 и 16-ти шайб контакт-

ных 8 МК13. Сборку произво-

дить на горизонтальной по-

верхности, например на полу.

(См. рис. 2)
