9
Основные составляющие
Шлейфы соединительные
Все межблочные соединения в Смарт-терминале осуществлены посредством шлейфов. В случае
сбоя работы Смарт-терминала, прежде всего необходимо проверить качество подключения к
разъемам. Шлейфы должны быть ровно установлены в разъем и плотно прижаты фиксатором
разъема. В случае, если шлейфы установлены корректно, необходимо проверить состояние
соединительных шлейфов. На шлейфах не должно быть заломов, разрушений проводящих
элементов и следов коррозии.
Проверить нарушение связи в шлейфах можно с помощью мультиметра в режиме «Прозвонки»
Гибкий шлейф для планшета
FFC-1.0-12P-L152D4/8
(12 pin)
Гибкий шлейф (ДЯ-модуль USB)
FFC-1.0-10P-L152D4/8
(10 pin)
Гибкий
шлейф
(ДЯ
–
модуль
принтер
а
)
FFC-1.0-10P-L60D4/8
(10 pin)
Модуль принтера AL.M020.41.000
Модуль принтера представляет собой электронный блок, обеспечивающий
полнофункциональную работу СТ в соответствии с техническими требованиями к контрольно-
кассовой технике.

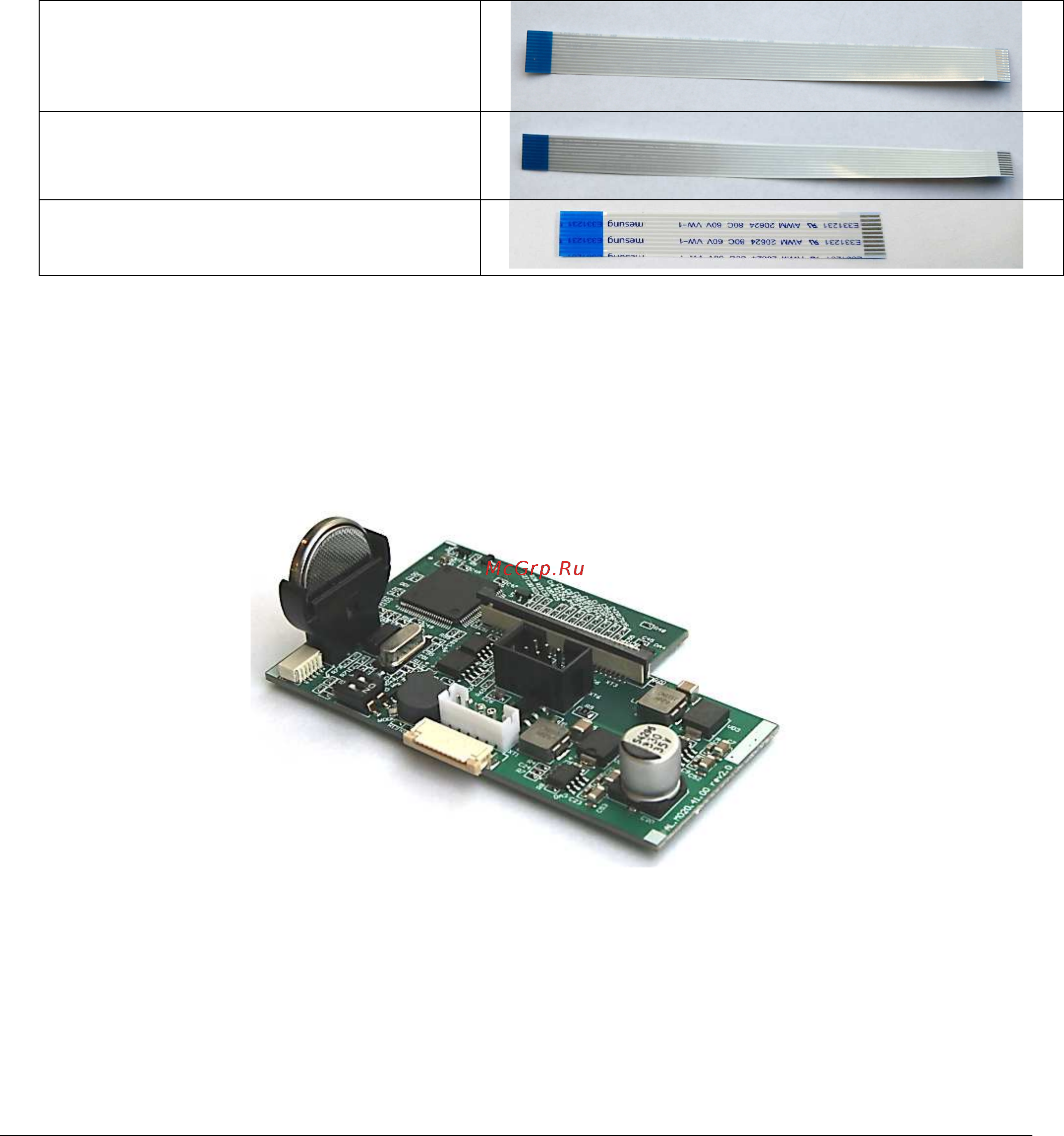

Рисунок 4. Модуль принтера L.M020.41.000 (вид сверху)
Описание процесса замены блока в Разделе Проверка аппаратной части и замена блоков
терминала
В случае неработоспособности терминала по причине сбоя в работе Принтерной платы,
необходимо осуществить замену платы на основании документа «Ведомость комплекта запасных
частей для ремонта»
