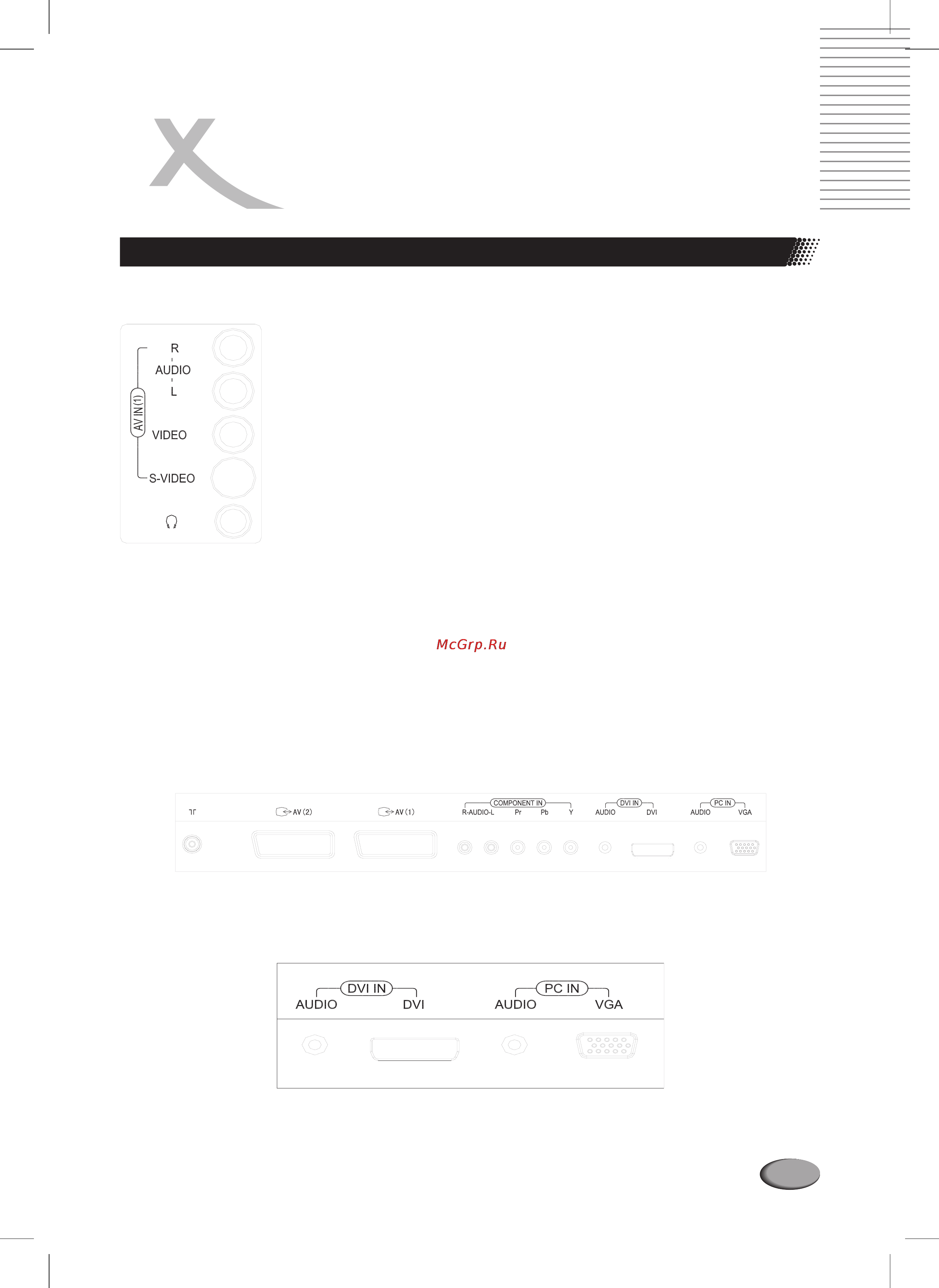

Разъемы Описание
AV вход Композитный (Video) и S-VIDEO видео входы. В зависимости от
подключенного входа, на экране отображается индикатор
«AV(Video)» или «AV(Y/C)» соответственно.
Разъем для
подключения
наушников
AV1вход/выход Вход для композитного (Video) или RGB видео сигналов
Выход для композитного (Video) телевизионного видео сигнала
A 2 вход/выход Композитный (Video) или S-VIDEO видео входы. В зависимости
от подключенного входа, на экране отображается индикатор
«AV2(Video)» или «AV2(Y/C)» соответственно.
Выход для композитного (Video) телевизионного видео сигнала
YPbPr вход Вход для компонентного YPbPr видео сигнала с таких
источников как, например, DVD проигрыватель, оснащенный
разъемом компонентного видео выхода
DVI вход Вход для цифрового DVI видео сигнала
PC-IN Вход для VGA видео сигнала
V
Разъем для подключения наушников
