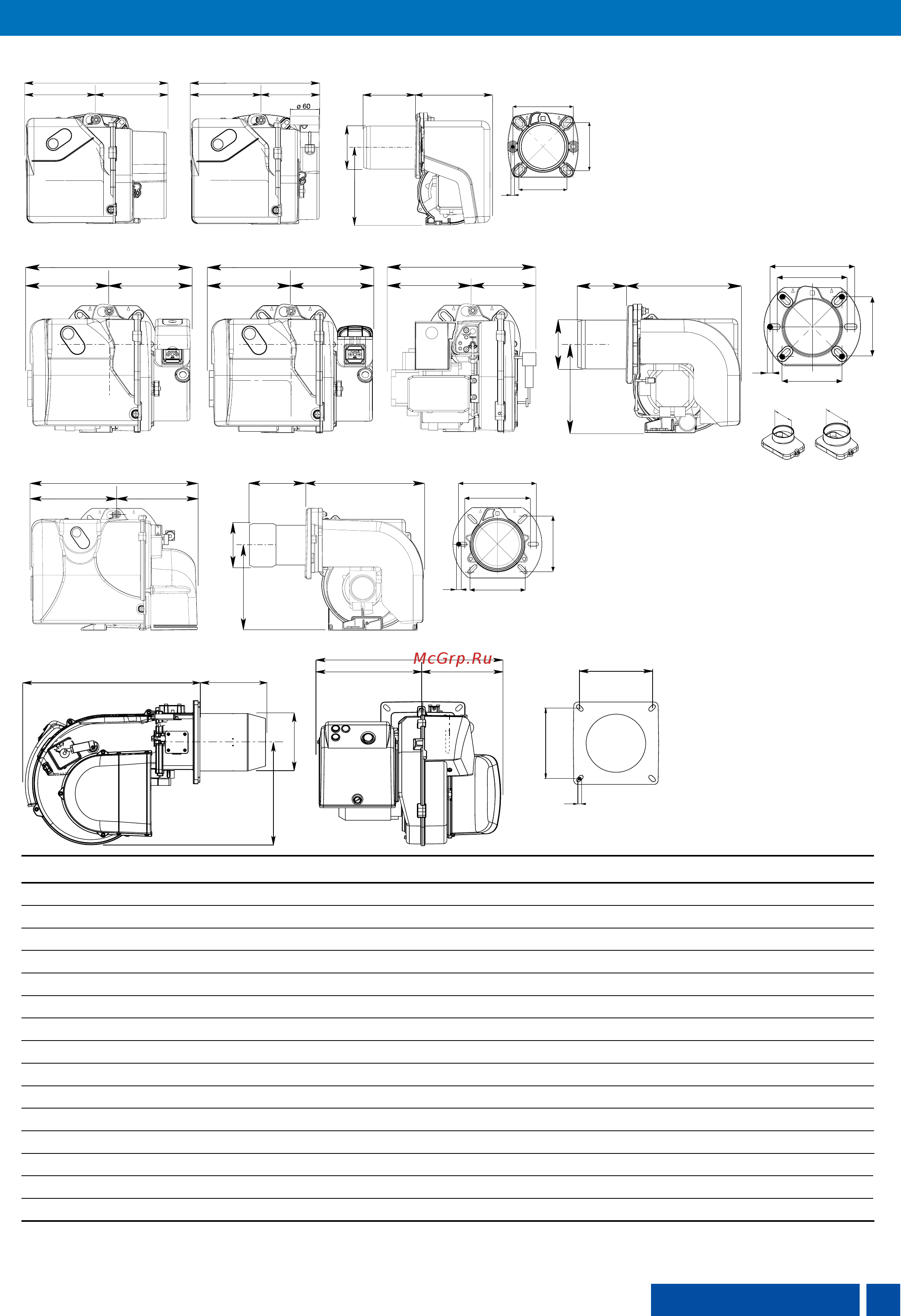

OVERALL DIMENSIONS • РАЗМЕРЫ • DIMENSIONS • DIMENSIONES
• Dimensions in mm
D: short head
D1: long head
• Dimensions en mm
D: tête courte
D1: tête longue
• Размеры в мм
D: короткая огневая головка
D1: длинная огневая головка
• Dimensiones in mm
D: cabeza corta
D1: cabeza longa
A B C D D1 E F G I L M
MAX 1 288 143 145 80 140 153 89 160 92/107 92/107 M8
MAX 1
Snorkel 263 143 120 80 140 153 89 160 92/107 92/107 M8
MAX 1
Low NOx 263 143 120 153 - 153 89 160 92/107 92/107 M8
MAX 4 297 149 148 90 145 204 89 160 90/107 90/107 M8
MAX 4
Low NOx 297 149 148 167 - 204 89 160 90/107 90/107 M8
MAX 8 303 155 148 90 145 204 89 160 100/120 100/120 M8
MAX 12 317 169 148 100 155 204 98 160 100/120 100/120 M8
MAX 15 392 202 190 160 260 276 107 201 106/130 106/130 M8
MAX 20 392 202 190 160 260 276 125 201 106/130 106/130 M8
MAX 30 392 202 190 160 260 276 125 201 106/130 106/130 M8
MAX P 12 AB HS 308 169 139 100 155 204 98 160 100/120 100/120 M8
MAX P 15 AB HS 392 202 190 160 260 276 107 201 106/130 106/130 M8
MAX P 25 AB HS 392 202 190 160 260 276 125 201 106/130 106/130 M8
MAX P 35 485 277 208 200 390 466 160 280 185/200 185/200 M8
MAX P 45 485 277 208 200 390 466 160 280 185/200 185/200 M8
A
BC D / D1 E
M
L
A
BC
F
G
125
I
G
B C
A
E
M
153
190
I
L
F
D / D1
I
L
A
BC
A
BC
D/D1 E
F
G
M
Max 8-12
Snorkel
Ø 80
Max 4
Snorkel
Ø 60
151
126
BC
A
MAX 1 MAX 1 Snorkel
MAX 4 - 8 MAX 12 MAX 12 AB HS
MAX 15 - 20 - 30 - P 15 AB HS - P 25 AB HS
MAX P 35 - P 45
C
I
B
A
L
E
D / D1
G
F
M
