20
www.ecoflam-burners.com
IT
420010370402
Funzione - Funzioni generali di sicurezza
Preriscaldatore gasolio (versione R)
Se l'impianto richiede calore, si avvia in
primo luogo il riscaldamento della linea
porta ugello.
Una volta raggiunta la temperatura di
preriscaldamento del gasolio, viene dato il
consenso all’accensione del bruciatore.
Il tempo di riscaldamento con partenza a
freddo è di circa 1 minuto.
Funzione di esercizio
- In seguito alla richiesta di calore
trasmessa tramite il regolatore della
caldaia, il programmatore di comando
(combustione) del gasolio avvia lo
svolgimento del programma.
- Il motore si avvia, l'accensione si
inserisce e si avvia il tempo di
preventilazione di 15 sec.
- Durante la preventilazione, viene
controllata la presenza della fiamma
segnale sul focolare.
- Al termine della preventilazione, si
aprono le elettrovalvole del gasolio e
il bruciatore si avvia.
- Il funzionamento del bruciatore
disinserisce l'accensione.
Disinserimento normale
- Il termostato della caldaia interrompe
la richiesta di calore.
- L'elettrovalvola del gasolio si chiude
e la fiamma si spegne.
- Il motore del bruciatore si spegne
- Il bruciatore è pronto al funzionamento.
Funzione di sicurezza
Uno spegnimento a causa di possibili
disturbi avviene:
- se durante la preventilazione è
presente una fiamma-segnale
(monitoraggio luce esterna);
- se all'accensione (consenso al
combustibile) dopo 5s (tempo di
sicurezza) non si è accesa nessuna
fiamma;
- se, in caso di spegnimento della
fiamma quando l'impianto è in
funzione, dopo un infruttuoso
tentativo di riavvio non si genera
alcuna fiamma.
Uno spegnimento in presenza di
eventuali anomalie viene segnalato
mediante accensione della lampadina
di segnalazione guasti e può essere
nuovamente resettato non appena
eliminata la causa del malfunzionamento
e dopo l'azionamento del pulsante di
sblocco.
Per ulteriori informazioni vedere la
descrizione del programmatore di
comando (combustione).

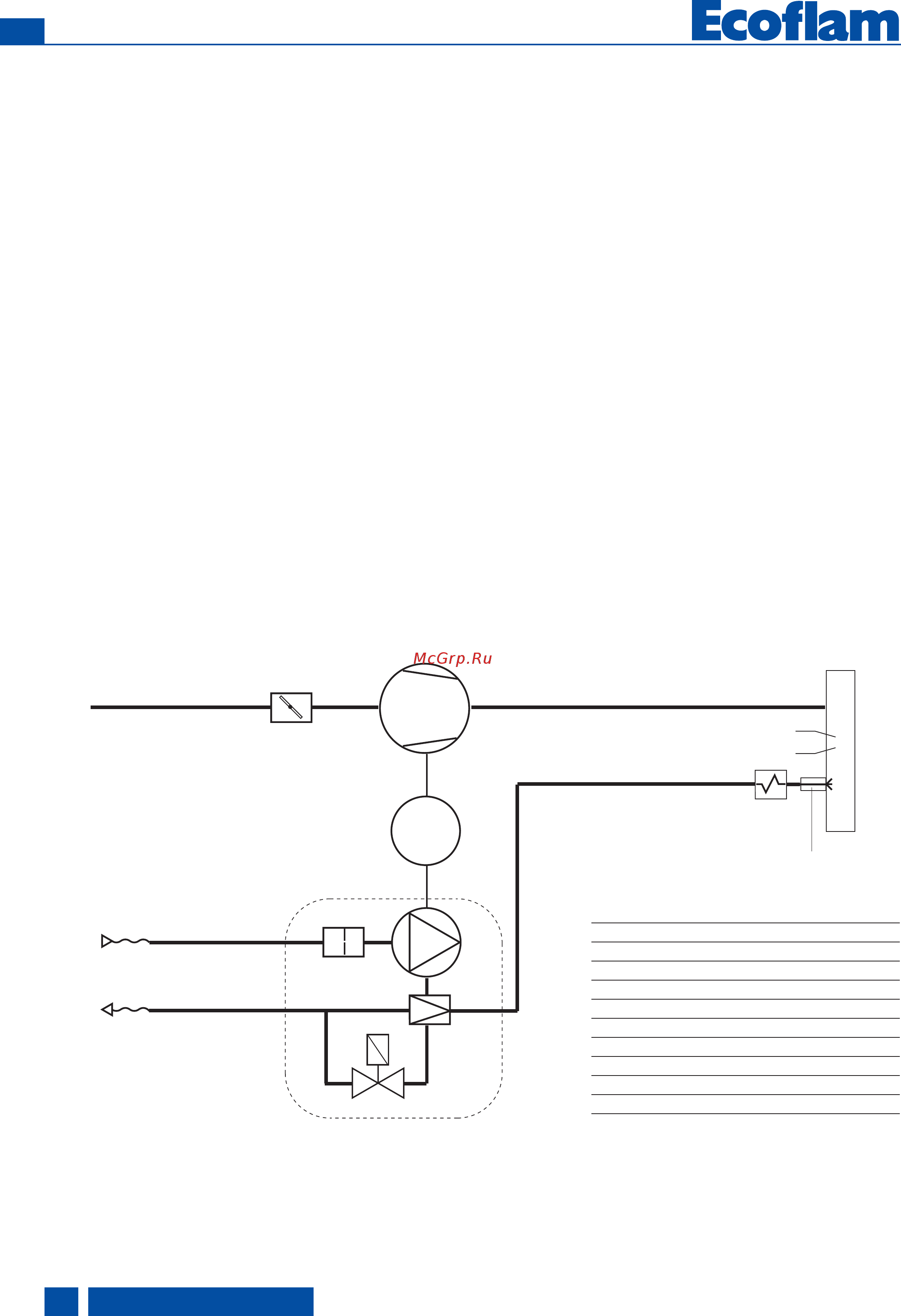

M
M1
118
103
101
E4
T1
104
102
106
105
Y1
E4 Pre-riscaldatore (versione R)
M1 Motore del bruciatore
T1 Trasformatore d’accensione
Y1 Valvola gasolio
101 Ventilatore
102 Pompa
103 Serranda aria
104 Regolatore della pressione
105 Tubi flessibili
106 Filtro
118 Ugello
