- 3 -
420010252501 Maxflam 10.1/ D - 20.1/ D
IT
0
0,5
1
1,5
2
mbar
kcal/h
x 1000
kg/h
kW
2,5
50
5
25 100 125
150
175
200 225
100
150
200
250
10
15
20
75
50
Maxflam D 20
Maxflam D 10
MODELLI
Maxflam D 10 Maxflam D 20
Portata termica max. kcal/h 117.600 196.000
kW 136,4 227
Portata termica min. kcal/h 58.800 93.100
kW 68 108
Max. portata nafta
kg/h 12 20
Min. portata nafta
kg/h 6 9,5
Max. viscosità
50°E a 50° C 50°E a 50° C
Tensione alimentazione
50 Hz V 230 230
Potenza motore
W 450 450
Giri -minuto
N° 2.800 2.800
Trasf. accensione
kV/mA 10/30 10/30
Resistenze di lavoro
W 2 x 650 3 x650
App. controllo fiamma
LANDIS LMO14.111B2 LMO14.111B2
Combustibile : olio denso
kcal/kg 9.800 9.800

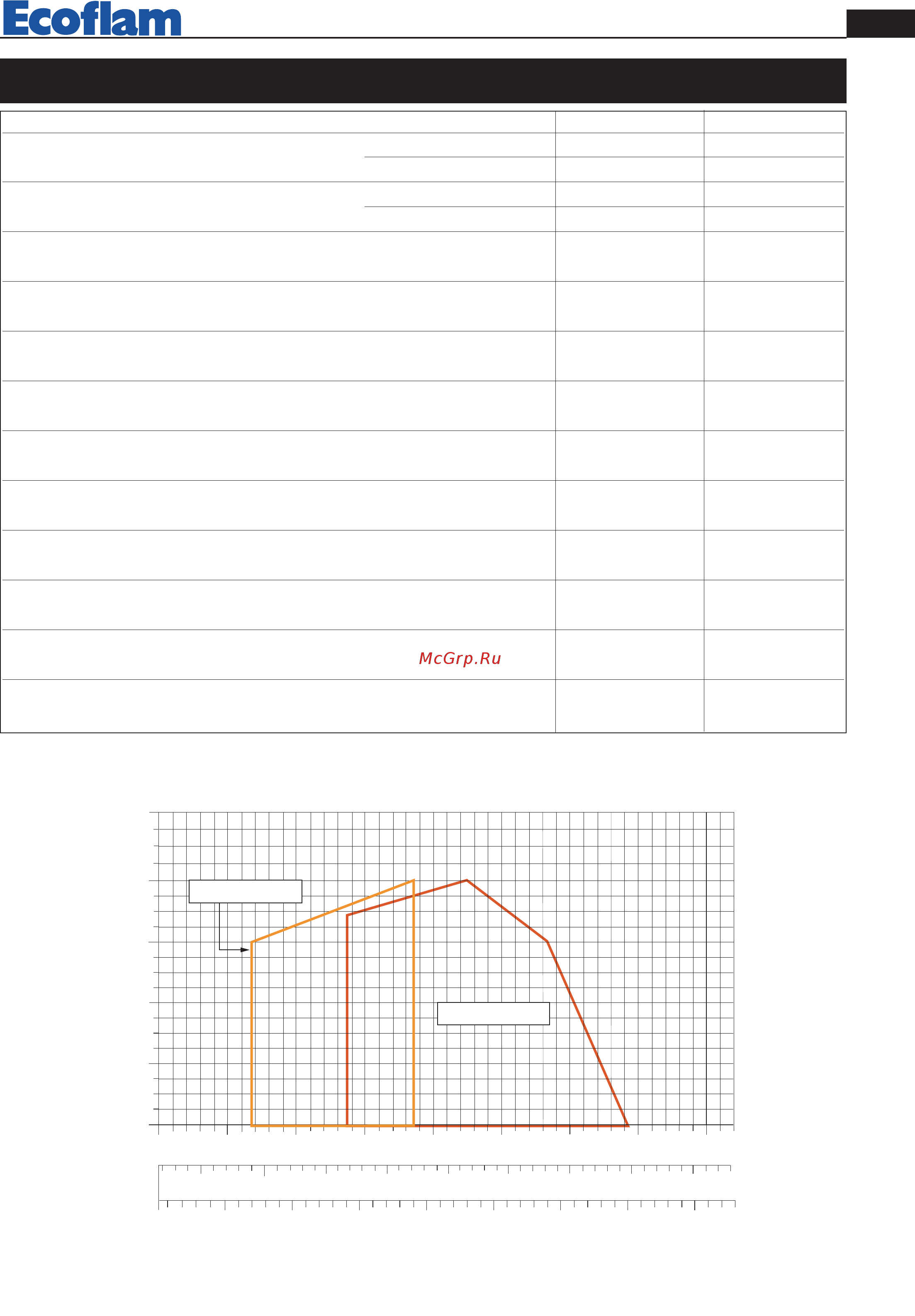

CARATTERISTICHE TECNICHE
CAMPO DI LAVORO
Contro pressione in camera di combustione
Portata
420010404000 Maxflam D 10-20
