- 18 -
EN
420010404000 Maxflam D 10-20

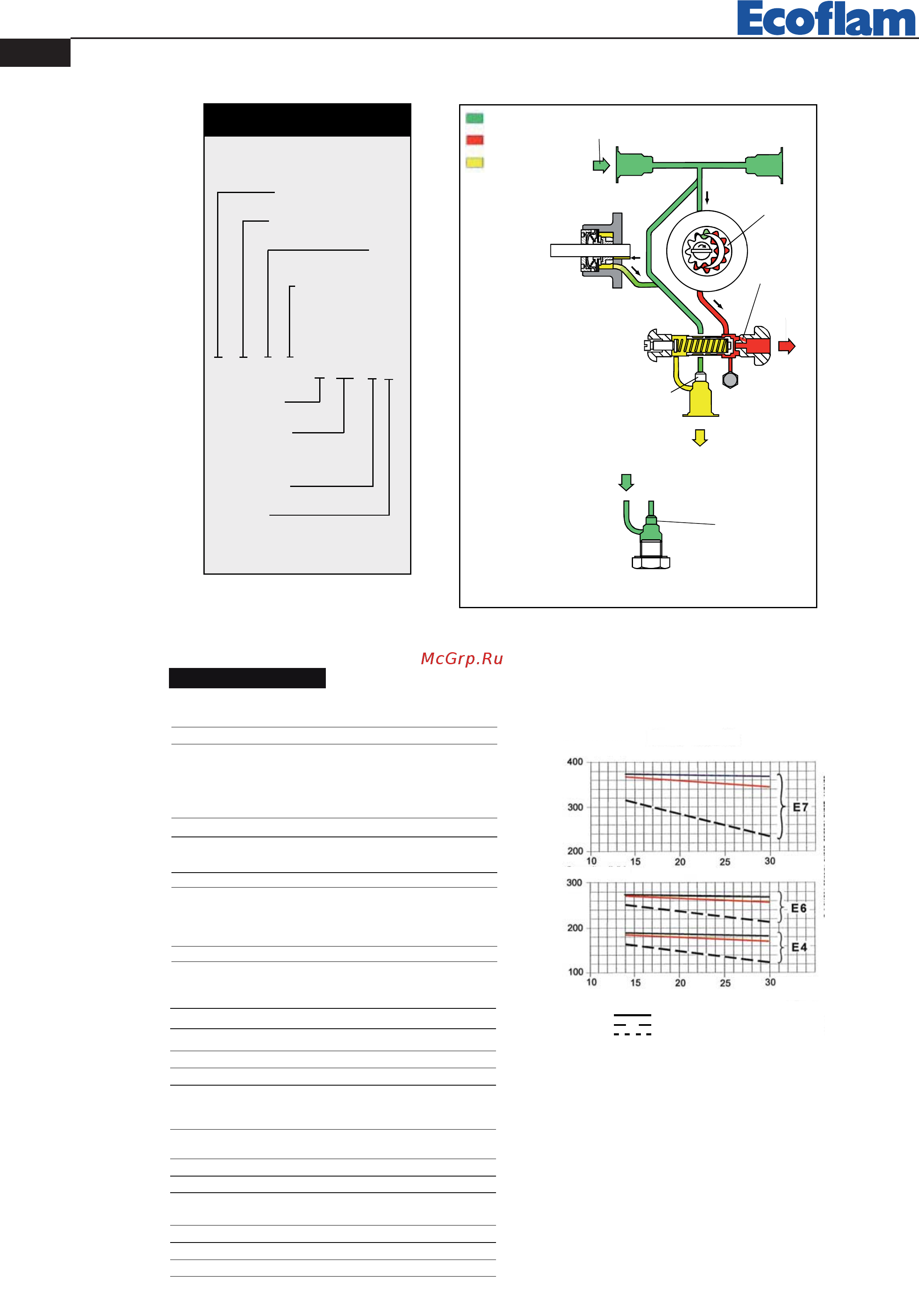

PUMP SUNTEC E TECHNICAL DATA
PUMP
IDENTIFICATION
Gear set capacity
(see pump capacity curves)
)Pressure regulation
Filter
Shaft rotation
and nozzle location
(seen from shaft end)
E 4 N C 1 069 7 P
Flange mounting
069 :
model without cut-off function
P : by-pass plug installed in return port
for two-pipe operation
(vista lato albero)
A : clockwise rotation/
right hand nozzle.
C: anti clockwise rotation/
left hand nozzle. izquierdo
body with
preheater cavity
Revision number
Installation
(Not all model combinations are available
Consult your Suntec representative)
Tenuta
albero
Pressure
gauge port
Gear set
To nozzle
Pressure
adjustment
Back
to suction
By-pass
plug
inserted
By-pass
plug
removed
Return
Inlet
ONE PIPE
INSTALLATION
Return
plugged
TWO PIPE
INSTALLATION
Vacuum
gauge port
Oil under pressure
Oil under suction
By-passed oil
returned to tank,
or to suction
By-pass hole
Inlet and return G 1/2"
Nozzle outlet G 1/4"
Pressure gauge port G 1/8"
Vacuum gauge port G 1/2"
General
Mounting
Connection threads Cylindrical according to ISO 228/1
Shaft Ø 11mm according to EN 225.
By-pass plug Inserted in return port for 2 pipe system;
to be removed with a 3/16" Allen key
for 1 pipe system
.
Weight 4 kg
Hydraulic data
Nozzle pressure range 14 - 30 bar
Operating viscosity 3 - 75 cSt
0 - 130°C max. nella pompa
installation to light oil : 0,45 bars max.
vacuum to prevent air separation from oil.
installation to heavy oil : 3,5 bar max.
Return pressure installation to light oil : 3,5 bar max.
installation to heavy oil : 3,5 bar max.
Rated speed 3600 gpm max.
Torque (to 40 gpm) 0,3 N.m
Choice of heater
Crtridge Ø 12 mm
Fitting in accordo con EN 50262
Rating 50-80 W
Valve function
Pressure regulating - no cut-off
FilterOpen area: 45 cm²
Opening size ѥP
Capacity (L/h)
Capacity (L/h)
Pressure (bar)
Pressure (bar)
Viscosity = 200 cSt
20 cSt
5 cS
Rated speed= 2850 gpm
TECHNICAL DATA
Flange mounting according to EN 225.
Delivery pressure setting
20 bar
Oil temperature
Inlet pressure
Pump capacity
Data shown take into account a wear margin.
Do not oversize the pump w hen selecting the
gear capacity.
