ES
420010488900 OILFLAM 80.1÷200.1 AB
Agua
caliente
Retorno
pipa de agua caliente
tubo de aceite tubo de aceite
Cable calentador
pipa de agua caliente
Aislamiento
T
1
1
2
3
4
5
5
6
7
8
9

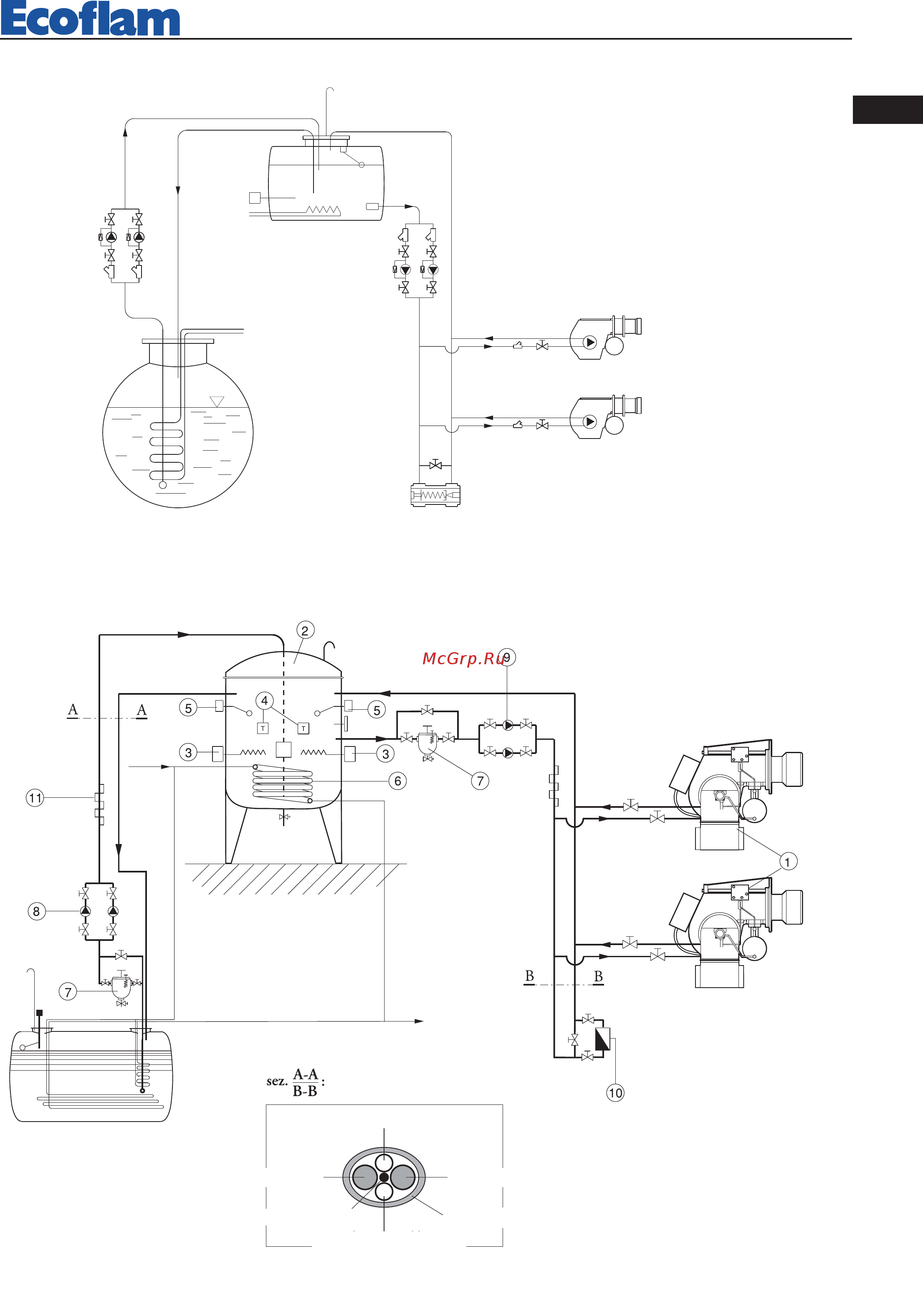

ESQUEMA ALIMENTACIÓN FUEL PESADO HASTA A 15°E A 50°C
ESQUEMA ALIMENTACIÓN FUEL PESADO HASTA A 50°E A 50°C
1 - Quemador
2 - Tanque
3 - Calentador
4 - Termóstato de la seguridad
5 - Interruptor llano
6 - Serpentín de calentamiento
7 - Filtro autolimpiador
8 - Bombas de aliment.
9 - Bombas del anillo
10 - Regulador
11 - Cable térmico
El quemador se debe alimentar con aceite combustible a la temperatura mínima de 50°C en la bomba.
Esquema para aceite combustible fluido hasta 50°E a 50°C .
IMPORTANTE: Toda la tubería de alimentación es calentada (ver a la secc. A-A)
1 - Quemador
2 - Tanque de servicio
3 - Serpentín de calentamiento
4 - Termostato
5 - Bombas de aliment.
6 - Calentador
7 - Tanque principal
8 - By-pass
9 - Regulador
