- 32 -
FR
420010488900 OILFLAM 80.1÷200.1 AB
T
1
1
2
3
4
5
5
6
7
8
9

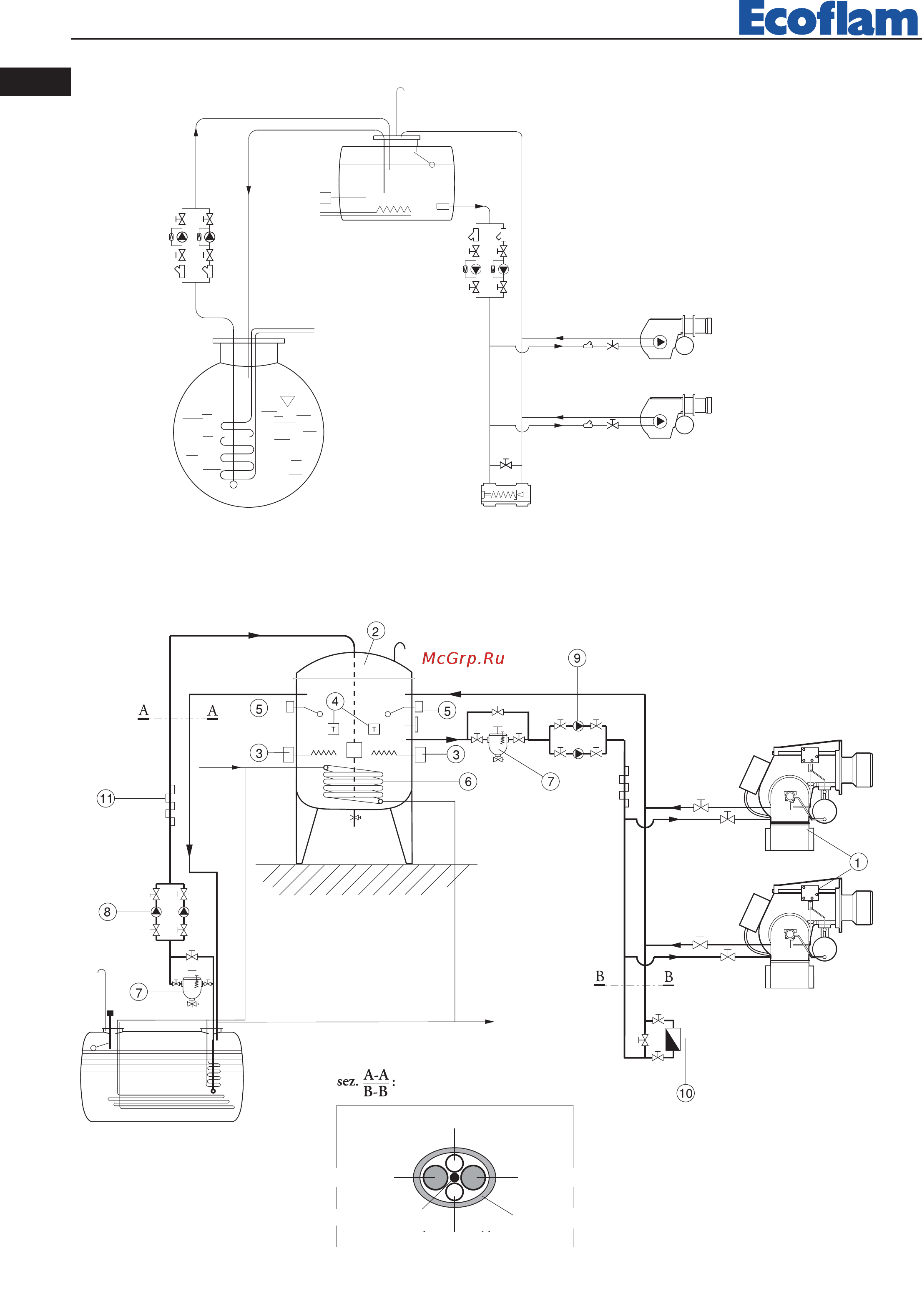

SCHEMA ALIMENTATION DU FIOUL LOURD JUSQU'À 15°E À 50°C
SCHEMA ALIMENTATION DU FIOUL LOURD JUSQU'À 50°E À 50°C
1 - Brûleur
2 - Réservoir
3 - Réchauffeur
4 - Termostato de sûreté
5 - Interuttore de niveau
6 - Serpentin de rech.
7 - Filtre autonettoyant
8 - Pompes de chargement
9 - Pompes anneau
10 - Régulateur
11 - Câble chauffant
Le brûleur doit être alimenté à la pompe avec du fioul ayant une température minimum de 50°C.
Schéma pour fioul fluide jusqu’à 50°E à 50°C
IMPORTANT:Tous les tuyaux d’alimentation sont réchauffés (voir à la coupe A-A)
1 - Brûleur
2 - Réservoir de service
3 - Serpentin de rech.
4 - Thermostat
5 - Pompes de chargement
6 - Réchauffeur
7 - Réservoir principal
8 - By-pass
9 - Régulateur
Eau
chaude
Retour
pipe d'eau chaude
tube fioul tube fioul
Gaine chauffage
Tube eau chaude
Calorifugeage
