-9 -
420010348000 Oilflam 700.1-1200.1 PR
420010348001 Oilflam 700.1-1200.1 PR

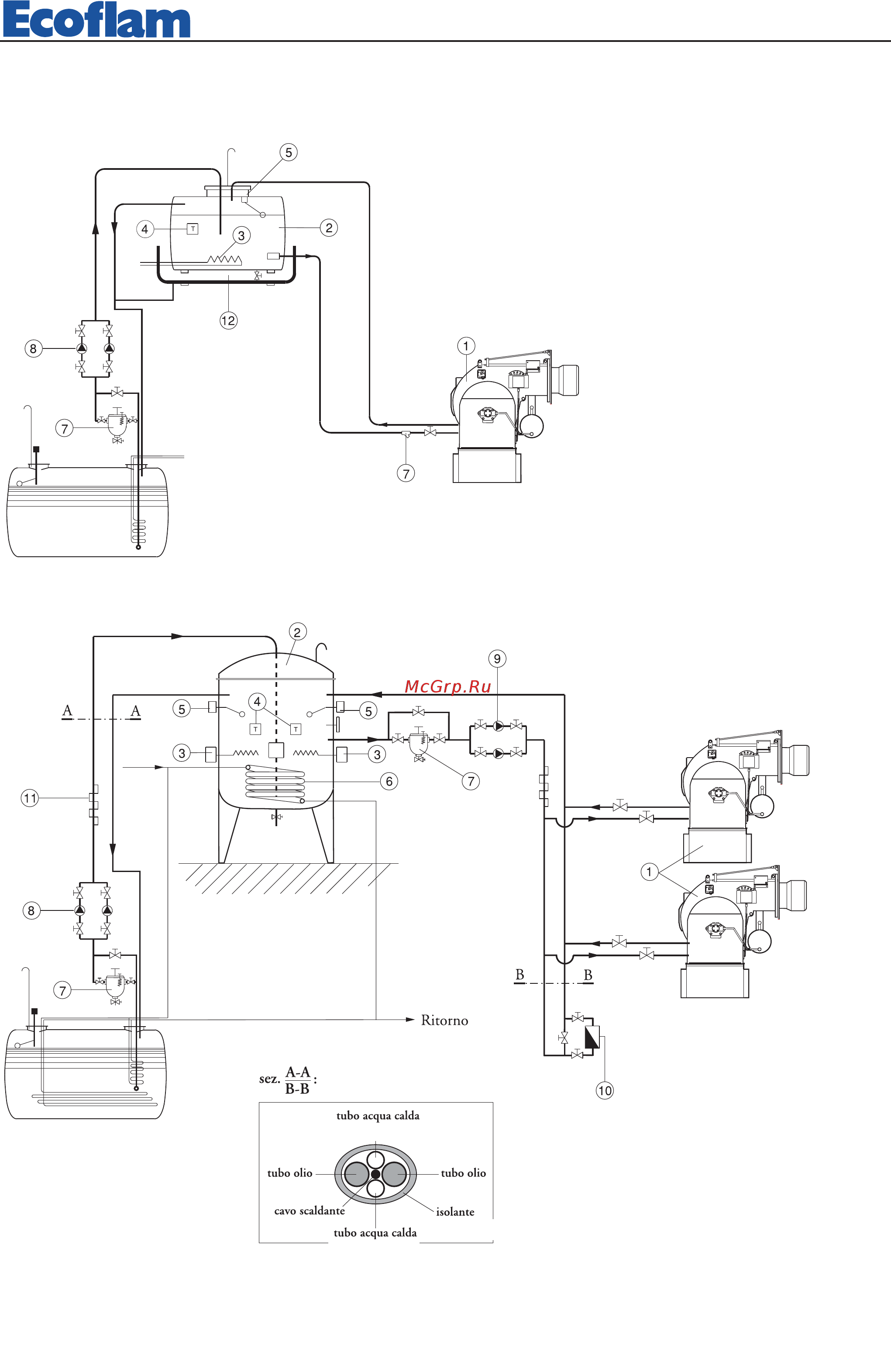

Схема подачи мазута с вязкостью не более 50°E при 50°C
Горячая
вода
Горяча
я вода
Return
hot water pipe
hot water pipe
oil pipe oil pipe
heating cable
insulation
section
1 - Горелка
2 - Топливный бак
3 - Змеевик подогрева
4 - Термостат
5 - Реле уровня
6 -
7 - Самоочищающийся фильтр
8 - Перекачивающие насосы
9 - Резервуар -накопитель
1 - Горелка
2 - Топливный бак
3 - Змеевик подогрева
4 - Предохранительный / рабочий
термостат
5 - Реле уровня
6 - Змеевик подогрева
7 - Самоочищающийся фильтр
8 - Перекачивающие насосы
9 - Циркуляционные насосы
10 - Регулятор
11 - Греющий кабель
Мазут, подаваемый насосом в
горелку, должен иметь
температуру не менее 50°C.
Схема подачи мазута с вязкостью не более 50°E при 50°C
СХЕМА ПОДАЧИ ТОПЛИВА
