- 48 -
RU
420010310100 OILFLAM 50.1÷200.1 PR

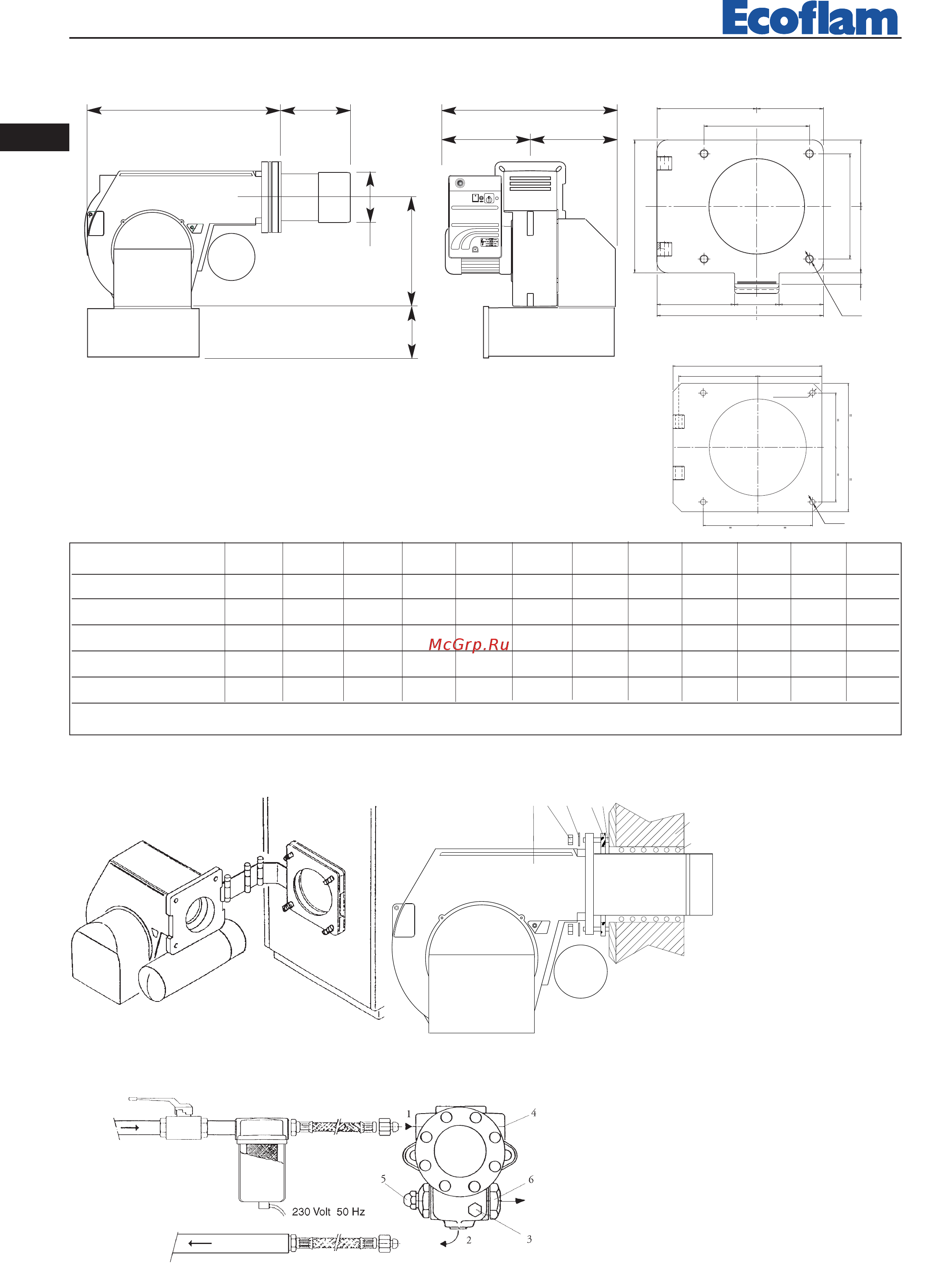

ГАБАРИТНЫЕ РАЗМЕРЫ
МОДЕЛЬ
A B C D D1 E F G H I L M
OILFLAM 50.1 PR
815 370 445 170 310 600 190 376 215
•
190 190 M10
OILFLAM 80.1 PR
815 370 445 170 310 600 190 376 215
•
190 190 M10
OILFLAM 120.1 PR
815 370 445 170 310 600 190 376 215
•
190 190 M10
OILFLAM 170.1 PR
850 400 450 295 455 710 250 398 283
•
315 315 M14
OILFLAM 200.1 PR
850 400 450 295 455 710 270 398 283
•
315 315 M14
D = короткая огневая головка D1 = длинная огневая головка
СИСТЕМА ПОДАЧИ МАЗУТА
1 - Всасывание
2 - Обратный контур
3 - Сброс воздуха и штуцер манометра
4 - Штуцер вакуумметра
5-Регулятор давления
6-К форсунке
G
F
D-D1E
A
B C
OILFLAM 50-120
OILFLAM 170-200
1
0
2
3
I
O
H
370
240
L
L
I
I
5
8
1
034
61Øirof 4°N
51.822
0410808
0
03
081021
12012020
M
M
170.1 - 200.1
50.1 - 120.1
• = silencer optional
213
45
6
7
МОНТАЖ ГОРЕЛКИ
1- Горелка
2- Гайка
3 - Шайба
4 - Уплотнительная прокладка
5 - Шпилька
6 - Котел
7 - Термоизоляционная косичка
