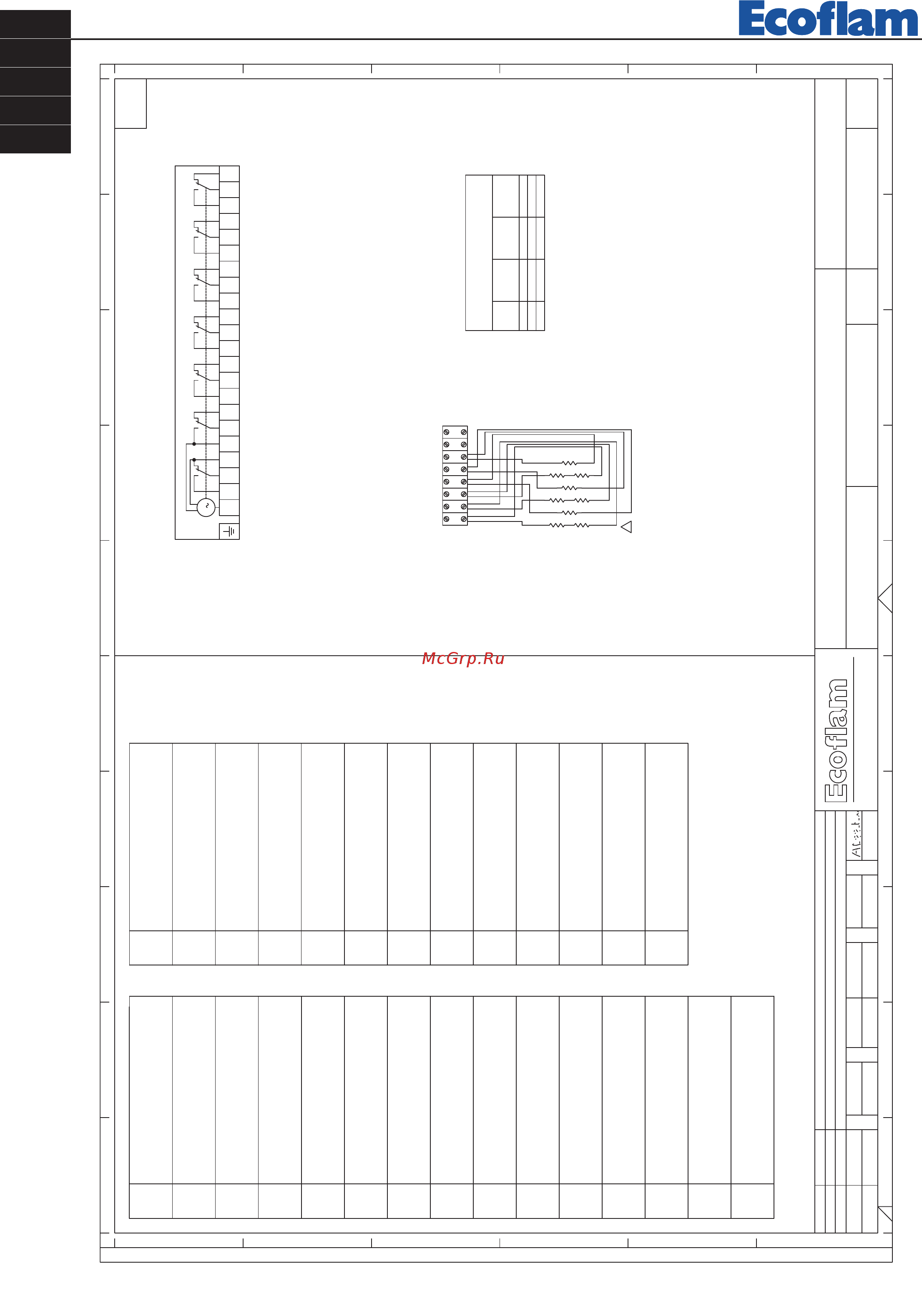

- 62 -
420010310100 OILFLAM 50.1÷200.1 PR
IT
EN
FR
ES
RU
IND.MODIFICA
SOST.DA
SOST.IL
IND.MOD.
PROPRIETA' RISERVATA DELLA DITTA ECOFLAM S.p.A.
DATA-FIRMA
DATA
FIRMA
CONTROLLATO
DESCRIZIONE MODIFICA
DISEGNATO
DATA
FIRMA
COMUNICARE A TERZI IL CONTENUTO DEL PRESENTE.A TERMINE DI LEGGE E' VIETATO RIPRODURRE O
CONTROLLO DI TENUTAAPPARECCHIATURA
UFF.TECNICO-SETTORE ELETTRICO
DENOMINAZIONE
SIST. RIVELAZ. CODICE
MOTORIDUTTORE
B FOTORESISTENZA
Q INTERRUTTORE GENERALE CON FUSIBILE
Z FILTRO ANTIDISTURBO
FU FUSIBILE
KA2 RELE'
MV MOTORE VENTILATORE
RA RESISTENZA AUSILIARIA
RP RESISTENZA POMPA
TV TRASFORMATORE
FMV RELE' TERMICO MOTORE VENTILATORE
HLB LAMPADA DI BLOCCO
HLF LAMPADA DI FUNZIONAMENTO
HLR LAMPADA RESISTENZE
KMV CONTATTORE MOTORE VENTILATORE
SAL INTERRUTTORE DI LINEA
STC TERMOSTATO CALDAIA
STL TERMOSTATO DI LAVORO
STS TERMOSTATO DI SICUREZZA
STRL TERMOSTATO RESISTENZE DI LIVELLAMENTO
STSR TERMOSTATO DI SICUREZZA RESISTENZE
KMRLA CONTATTORE RESISTENZE DI LAVORO
KMRLI CONTATTORE RESISTENZE DI LIVELLAMENTO
STmin TERMOSTATO DI MINIMA
YVgC-U SOLENOIDE CHIUSURA UGELLO
REMOTE CONTROL SWITCH (FAN MOTOR)
CONTACTEUR MOTEUR VENTILATEUR
TELERRUPTOR MOTOR VENTILATOR
WORKING LAMP
LAMPE DE FONCTIONNEMENT
ESPIA DE FUNCIONAMIENTO
RESISTOR LAMP
TEMOIN RESISTENCES
INDICADOR RESISTENCIAS
THERMOSTAT MIN
THERMOSTAT DE MIN
TERMOSTATO DE MINIMA
PHOTO-RESISTOR
PHOTORESISTANCE
FOTORESISTENCIA
MAIN SWITCH WITH FUSE
INTERRUPTEUR GENERAL AVEC FUSIBLE
INTERRUPTOR GENERAL CON FUSIBLE
ANTJAMMING FILTER
FILTRE ANTIPARASITES
FILTRO DE PROTECION ANTIDISTURBIO
IGNITION TRANSFORMER
TRANSFORMATEUR D'ALLUMAGE
TRANSFORMADOR
PUMP RESISTOR
RESISTANCE POMPE
RESISTENCIA BOMBA
AUXILIARY RESISTOR
RESISTANCE AUXILIAIRE
RESISTENCIA AUXILIARIA
LUCK-OUT LAMP
LAMPE DE SECURITE
ESPIA DE BLOQUEO
MOTOR THERMAL RELAY (FAN MOTOR)
RELAIS THERMIQUE MOTEUR VENTILATEUR
RELE' TERMICO MOTOR VENTILADOR
MOTOR FAN
MUTEUR VENTILATEUR
MOTOR VENTILADOR
RELAY
RELAIS
RELE'
FUSE
FUSIBLE
FUSIBLE
RESTOR SAFETY TERMOSTAT
TERMOSTAT DE SECURITE RESISTANCES
TERMOSTATO DE SEGURIDAD RESISTENCIAS
LEVELING RESISTORS THERMOSTAT
THERMOSTAT DES RESISTANCES DE NIVELLEMENT
TERMOSTATO DE LAS RESISTENCIAS DE NIVELACION
SAFETY THERMOSTAT
THERMOSTAT DE SECURITE
TERMOSTATO DE SEGURIDAD
WORKING SWITCH
INTERRUPTEUR DE LIGNE
INTERRUPTOR DE LINEA
BOILER THERMOSTAT
THERMOSTAT CHAUDIERE
TERMOSTATO CALDERA
WORKING THERMOSTAT
THERMOSTAT TRAVAIL
TERMOSTATO DE TRABAJO
WORKING RESISTOR SWITCH
INTERRUPTEUR DES RESISTANCES DE TRAVAIL
INTERRUFTOR DE LAS RESISTENCIAS DE TRABAJIO
LEVELLING RESISTOR SWITCH
INTERRUPTEUR DES RESISTANCES DE NIVELLEMENT
INTERRUFTOR DE LAS RESISNCIAS DE NIVELACION
SA
SP
HLBT LAMPADA DI BLOCCO TERMICO
THERMAL LOCK-OUT LAMP
LAMPE DE THERMAL DE SECURITE
ESPIA DE BLOQUEO RELE TERMICO
SONDA PASSIVA
USING PASSIVE
SONDE PASSIVE
SONDA PASIVA
SONDA ATTIVA
USIN GATTIVE
SONDE SCTIVE
SONDA SCTIVA
KA1 RELE'
RELAY
RELAIS
RELE'
S.p.A.
00 01 02 03 04 05 06 07 08 09
A
00 01 02 03 04 05 06 07 08 09
B
C
D
E
A
B
C
D
E
BEM27138
OILFLAM 50.1-80.1-120.1 PR LANDIS SQM 50.481A2
LANDIS LOA 44 B
18-09-2006
T
R
SR
230V
R1
S1
S
S1
T1
T
T1
R1
PAGINA DI
2/2
RESISTENCIA PRECALENTADOR OILFLAM
RESISTANCE RECHAUFFERUR OILFLAM
PREHEATER RESISTORS OILFLAM
RESISTENZE BARILOTTO OILFLAM
Totale
3000 W
Tot al
Tot al
Tot al
7050 W
4650 W80
120
Model
50
Modelo
Modele
Modello
3000 W
2250 W
4050 W
2400 W
Nivellement
Livellamento
Levelling
1350 W
Nivelacion
Working
1650 W
Trabajio
Travail
Lavoro
T1SRS1R1T21
LE RESISTENZE AUSILIARIE "RA" SONO DI SERIE SOLO PER BRUCIATORI OILFLAM 50-80-120 AB/D
THE AUXILIARY RESISTORS "RA" ARE CURRENTLY SUPPLIED WITH OILFLAM 50-80-120 AB/D BURNERS ONLY
LES RESISTANCES AUXILIAIRES "RA" SONT DE SERIE SELEMENT SUR LES BRULAURS OILFAM 50-80-120 AB/D
LAS RESISTENCIAS AUXILIARIA "RA" SON DE SERIE SOLO PARA LOS QUEMADORES OILFLAM 50-80-120 AB/D
CUIDADO:
ATTENTION:
WARNING:
ATTENZIONE:
(30?) III:
(0?) IV:
(70?) I:
(15?) II:
(0?) V:
CAMMA DI REGOLAZIONE ARIA DI ACCENSIONE
CAMMA DI REGOLAZIONE ARIA DI BASSA
CAMMA NON UTILIZZATA
CAMMA DI REGOLAZIONE ARIA DI MASSIMA
CAMMA NON UTILIZZATA
71716 6 2625542415 27142322 13 3212111 21
M
1
N
LANDIS SQM 50.381A2
