CTs 2-х канальные Усилители мощности

4.2 Регуляторы и

индикаторы передней

панели.

А. Индикатор FAULT

Красный светодиодный индикатор,

один на каждый канал. Мигает, когда

канал усилителя находится в состоя-

нии неисправности. Обычно это оз-

начает необходимость обращения в

сервисный центр.

В. Индикатор Thermal.

Красный светодиодный индикатор,

один на каждый канал. Мигает, когда

состояние перегрева или перегруз-

ки привело к выключению канала.

С. Индикатор готовности

Зеленый светодиодный индикатор, по

одному на пару канала, загорается при

инициализации канала и готовности к

выводу аудио. При установке канала

в режим ожидания через систему IQ,

индикатор выключается.

Индикаторы сигнала

Три зеленых светодиодных индикато-

ра, по одному на каждый канал показы-

вают уровни входного и выходного сиг-

налов усилителя. Ниже дается описа-

ние этих индикаторов снизу вверх:

D. Сигнал: входной сигнал выше -40дБ

Е. -20дБ: сигнал выхода усилителя на-

ходится в пределах 20 дБ ограниче-

ния.

F. - 10дБ: сигнал выхода усилителя на-

ходится в пределах 10дБ ограничения.

G. Индикатор ограничения

Красный светодиодный индикатор, по

одному на каждый канала, загорается

когда THD выходного сигнала канала

поднимается до уровня, обычно пред-

шествующего ограничению сигнала,

воспринимаемого на слух. Индикатор

Ограничения (Clip)также загорается

во время ограничения Регулятора Теп-

лового Уровня (TLC) или перегрузки

выхода.

H. Вентиляционная решетка

Используется для принудительной вен-

тиляции от передней панели к задней

панели усилителя.

I. Индикатор питания

Синий светодиодный индикатор указы-

вает на то, что усилитель включен и на

него подается питание переменного тока.

Также данный индикатор мигает, когда

усилитель выключен из-за чрезмерного

повышения (15%) или понижения (25%)

напряжения питания переменного тока.

J. Индикатор данных

Желтый светодиодный индикатор указыва-

ет на передачу данных по линии IQ (если

усилитель оборудован модулем IQ и подклю-

чен к линии IQ). Этот индикатор управляет-

ся модулем IQ-PIP2 через интерфейс PIP2.

Примечание: индикатор данных мигает толь-

ко в том случае, если модуль PIP запраши-

вает данные.

К. Индикатор мостового режима.

Желтый светодиодный индикатор заго-

рается при установке переключателя

режима пары каналов в позицию «Brifge».

L. Выключатель питания:

Переключатель включения / выключения

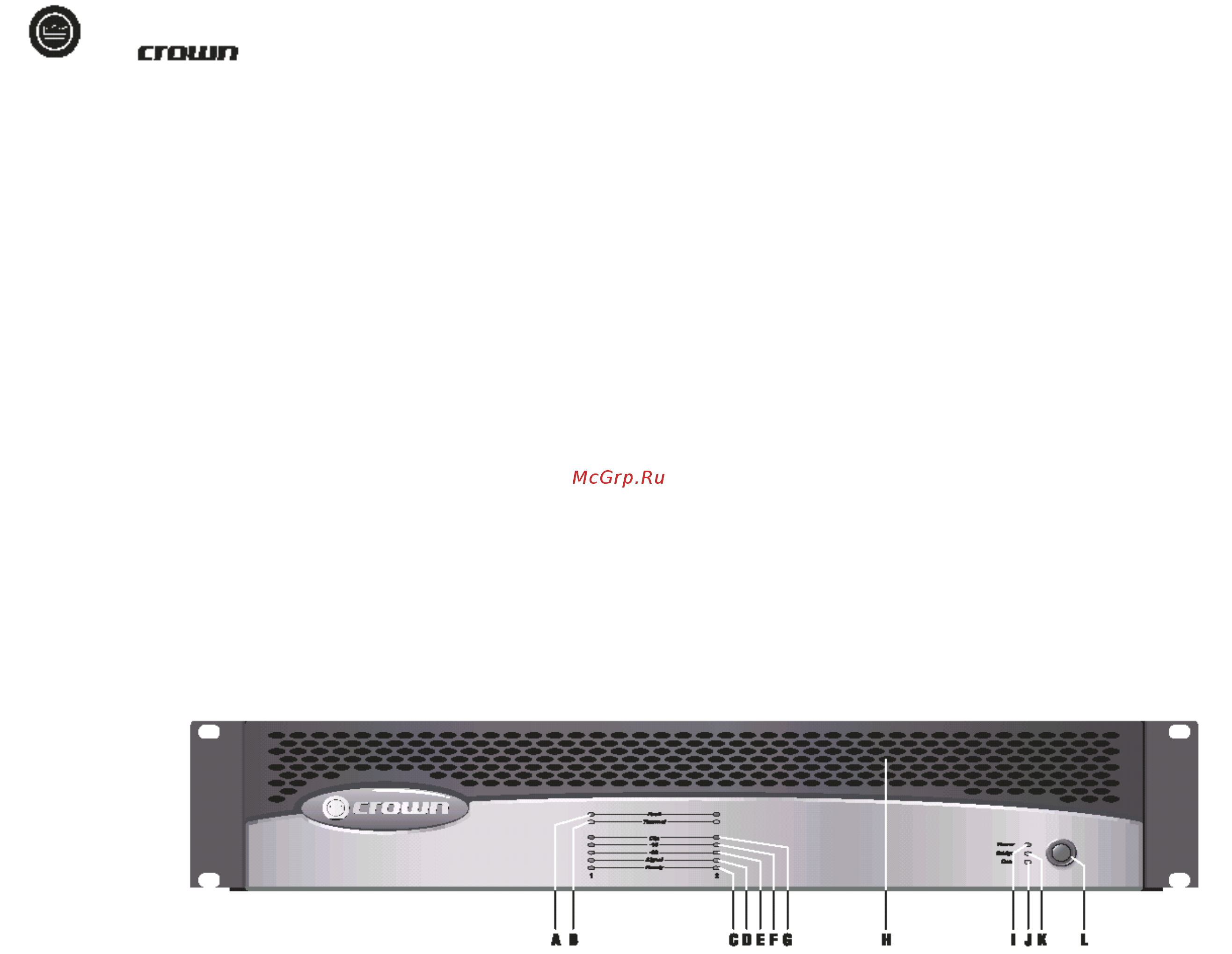

Рисунок 4.1 передняя панель CTs 600
