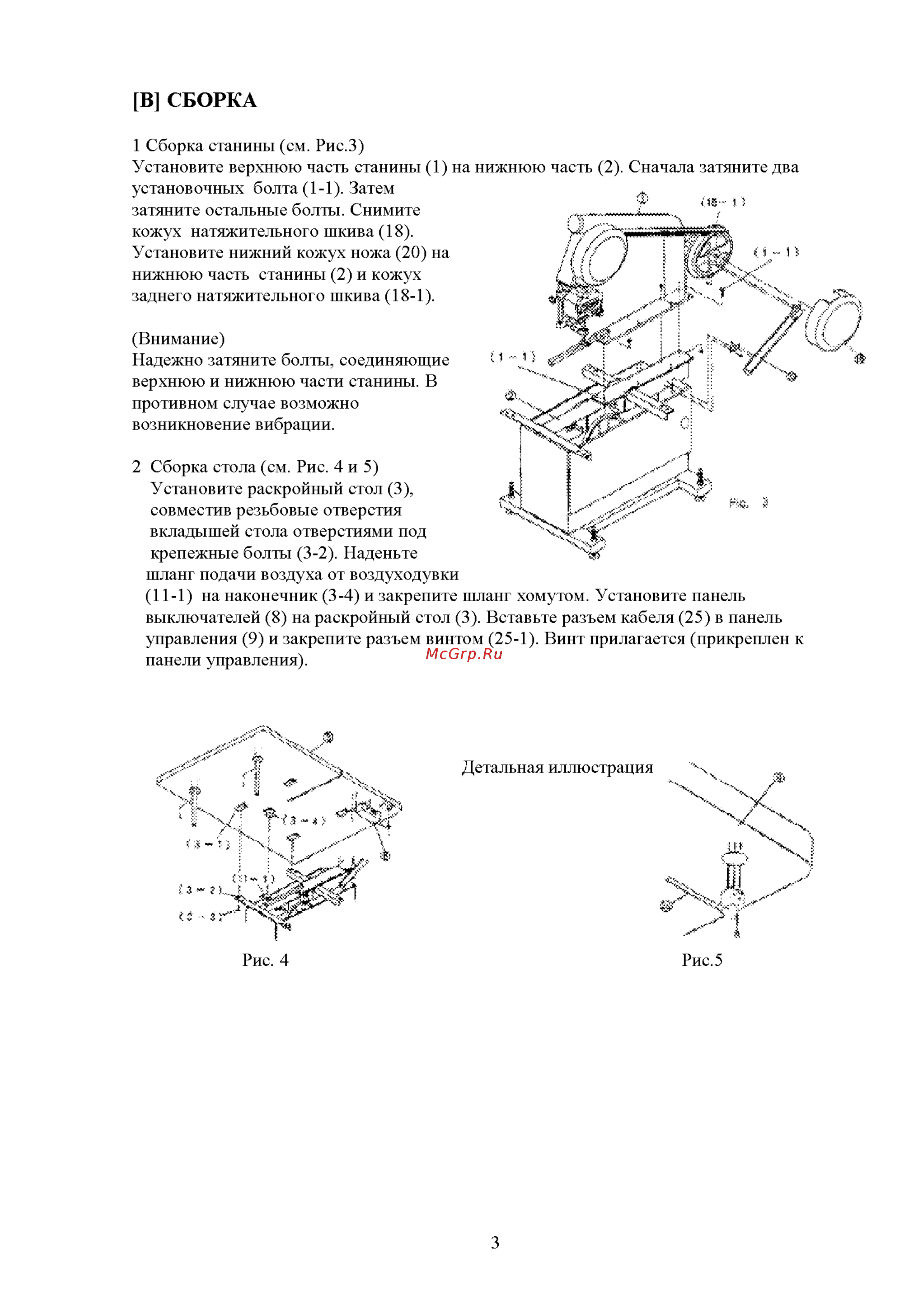

В СБОРКА 1 Сборка станины см Рис З Установите верхнюю часть станины 1 на нижнюю часть 2 Сначала затяните два установочных болта 1 1 Затем затяните остальные болты Снимите кожух натяжительного шкива 18 Установите нижний кожух ножа 20 на нижнюю часть станины 2 и кожух заднего натяжительного шкива 18 1 Внимание Надежно затяните болты соединяющие верхнюю и нижнюю части станины В противном случае возможно возникновение вибрации 2 Сборка стола см Рис 4 и 5 Установите раскройный стол 3 совместив резьбовые отверстия вкладышей стола отверстиями под крепежные болты 3 2 Наденьте шланг подачи воздуха от воздуходувки 11 1 на наконечник 3 4 и закрепите шланг хомутом Установите панель выключателей 8 на раскройный стол 3 Вставьте разъем кабеля 25 в панель управления 9 и закрепите разъем винтом 25 1 Винт прилагается прикреплен к панели управления Детальная иллюстрация Рис 5 3
