Ecoflam MULTICALOR 45 TC VCS 125 [4/19] Блок управления горелкой landis staefa lgb22

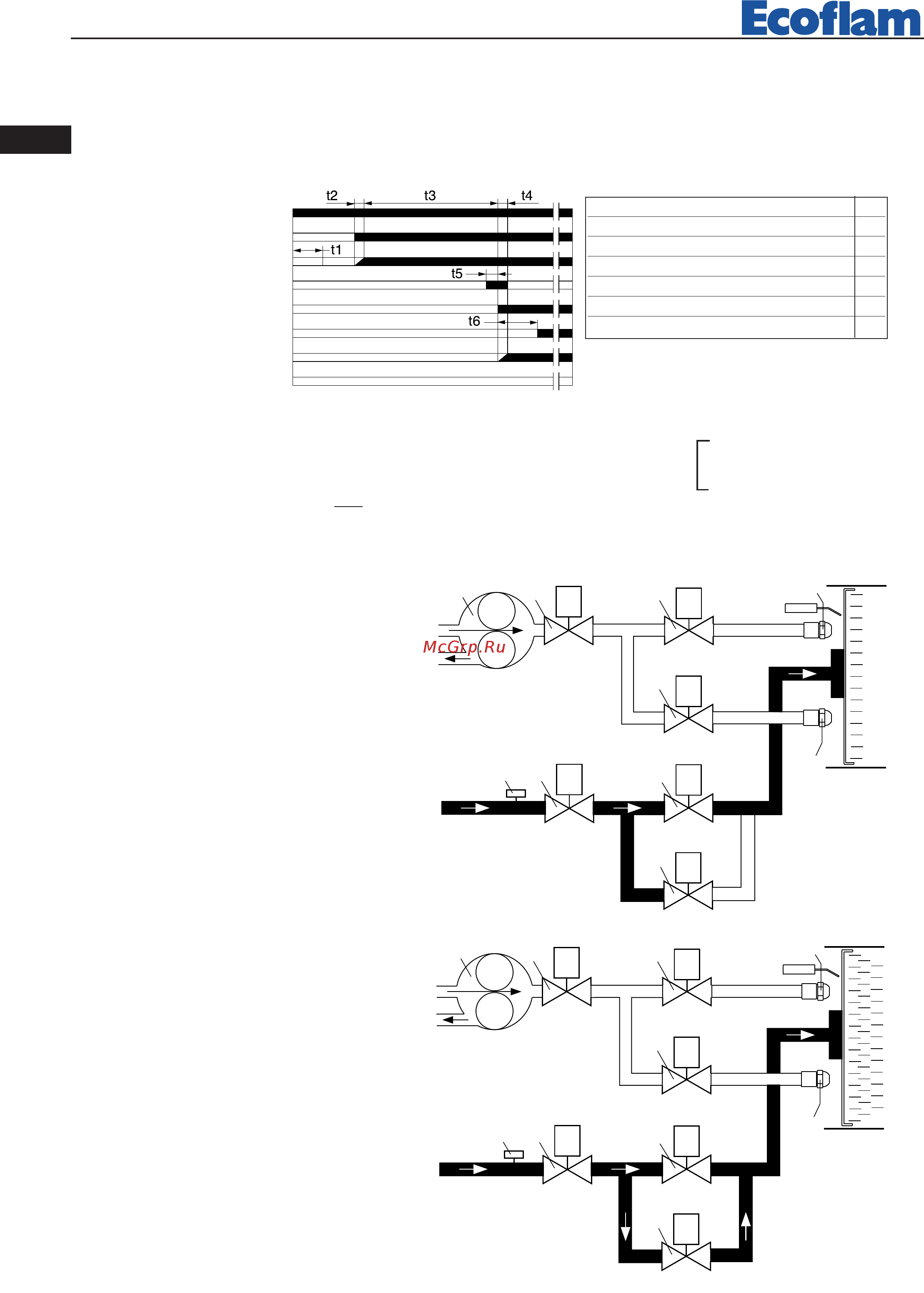

![Ecoflam MULTICALOR 45 TC VCS 125 [4/19] Блок управления горелкой landis staefa lgb22](/views2/1494986/page4/bg4.png)
1° STADIO GAS
VgS
Vg2
Vg1
VG2
VG1
VGS
1
2
3
4
5
6
10
9
8
7
2° STADIO GAS
VgS
Vg2
Vg1
VG2
VG1
VGS
1
2
3
4
5
6
10
9
8
7
ГИДРАВЛИЧЕСКАЯ СХЕМА (ГАЗ)
1. НАСОС
2. ПРЕДОХРАНИТЕЛЬНЫЙ ТОПЛИВНЫЙ КЛАПАН
3. ТОПЛИВНЫЙ КЛАПАН
4. ТОПЛИВНЫЙ КЛАПАН 2-Й СТУПЕНИ
5. ФОРСУНКА 1-Й СТУПЕНИ
6. ФОРСУНКА 2-Й СТУПЕНИ
7. РЕЛЕ МИНИМАЛЬНОГО ДАВЛЕНИЯ ГАЗА
8. ПРЕДОХРАНИТЕЛЬНЫЙ ГАЗОВЫЙ КЛАПАН
9. ГАЗОВЫЙ КЛАПАН 1-Й
9. ГАЗОВЫЙ КЛАПАН 2-Й
БЛОК УПРАВЛЕНИЯ ГОРЕЛКОЙ LANDIS & STAEFA LGB22
Электронное оборудование контроля пламени запускает вентилятор горелки для предварительной продувки топки, при этом
воздушное реле контролирует создаваемое вентилятором давление. После предварительной продувки вступает в работу
трансформатор розжига, а затем открываются газовые клапаны. В случае неудачного розжига или случайного затухания
безопасность обеспечивается ионизационным датчиком обнаружения пламени, который блокирует оборудование в течение
времени аварийной остановки.
Реле давления газа
Двигатель вентилятора
Реле давления воздуха
Трансформатор розжига
Газовый клапан
Контакт 2-й ступени мощности
Обнаружение пламени
Лампочка блокировки
наименование ∏
t1 контрольное время реле давл. воздуха 9”
t2 время ожидания подтверждения давл. воздуха 3”
t3 время продувки 30”
t4 время аварийной остановки 3“
t5 время розжига 3”
t6 время перехода на 2-ую ступень мощности 8”
РАСЧЕТ МОЩНОСТИ ГОРЕЛКИ
Мощность горелки в кВт рассчитывается следующим образом: замерить по счетчику расход
газа в литрах и время замера в секундах.
Далее, подставляя в следующую формулу полученные величины, рассчитать
мощность в кВт.
x f = kW
e
sec
e = кол-во газа в литрах
sec = время в секундах
прир. газ = 34,02
бутан = 116
пропан = 88
f
всасывание
обратный контур
всасывание
обратный контур
RU
420010350301 Multicalor 45 ÷ 140
