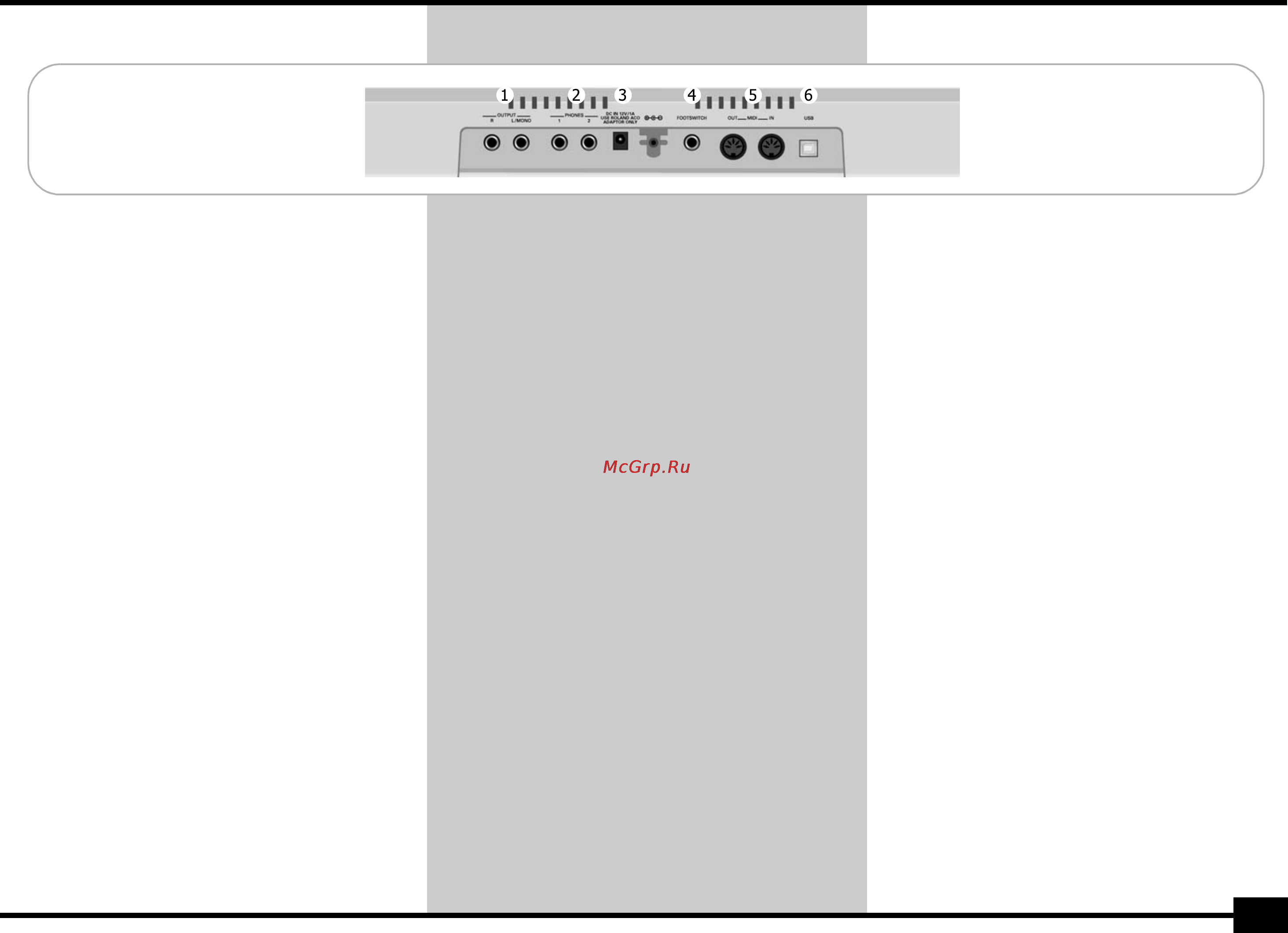

Задняя панель
1
Гнёзда OUTPUT R, L/MONO
Посредством данных выходных гнёзд можно осу-
ществлять коммутацию EXR-5/EXR-3 с усилителем
HiFi, микшером, кассетной декой, комбо-усилителем
для клавишных инструментов и т.д. Если внешний
усилитель звука является моно усилителем, то его
необходимо коммутировать с гнездом OUTPUT L/
MONO.
2
Два гнезда для наушников PHONES
[только на модели
EXR-3
В данные гнёзда можно подключить две пары оп-
циональных наушников (Roland RH-25 или RH-50).
Следует иметь ввиду, что подключение наушников
отключает собственные динамики EXR-3.
3
Гнездо подключения адаптера питания DC IN
Это гнездо служит для подключения адаптера пи-
тания, прилагаемого в комплекте поставки (PSB-4U
для модели EXR-5, ACO для модели EXR-3). После
подключения кабеля адаптера, сделайте фиксирую-
щую петлю кабеля на затворе возле гнезда, что по-
зволит избежать возможного выпадения кабеля и
неожиданного прерывания подачи питания.
Note: Убедитесь перед включением, что вы используе-
те предназначенный для
EXR-5/EXR-3 адаптер пита-
ния. Применение других типов адаптеров может выз-
вать поломку интерактивного автоаранжировщика.
4
Гнездо FOOTSWITCH
Данное гнездо служит для подключения опциональ-
ного напольного переключателя DP-2, DP-6, или
BOSS FS-5U, который позволяет выдерживать дли-
тельно ноты, играемые в правой руке. Кроме этого,
напольный переключатель может использоваться
для контролирования различных параметров (смо-
трите “FSW (Назначения напольного
переключателя)” (стр. 86)).
5
Гнезда MIDI OUT/IN
Подключите MIDI кабелем гнездо MIDI OUT к гнез-
ду MIDI IN на вашем компьютере или MIDI инстру-
менте для передачи MIDI данных от EXR-5/EXR-3 на
