Рис. 4

Контакты разъемов на задней стороне блока управления (см. Рис. 4) (специальная

модель Е)

Сигн. - -

5В - ЗЕМЛЯ

Разъем регулятора Разъем светодиодного

скорости светильника

3) Подключение системы (специальная модель Е1/Е2)

Разъем Разъеем подъемника Разъем устройства

электромагнита прижимной лапки (2 конт.) обрезки нити (4 конт.)

(4 конт.)

Разъем защитного Разъем уст-ва обрезки Регулятор скорости

выключателя (3 конт.) нити перед шитьем (6 конт.)

(9 конт.)

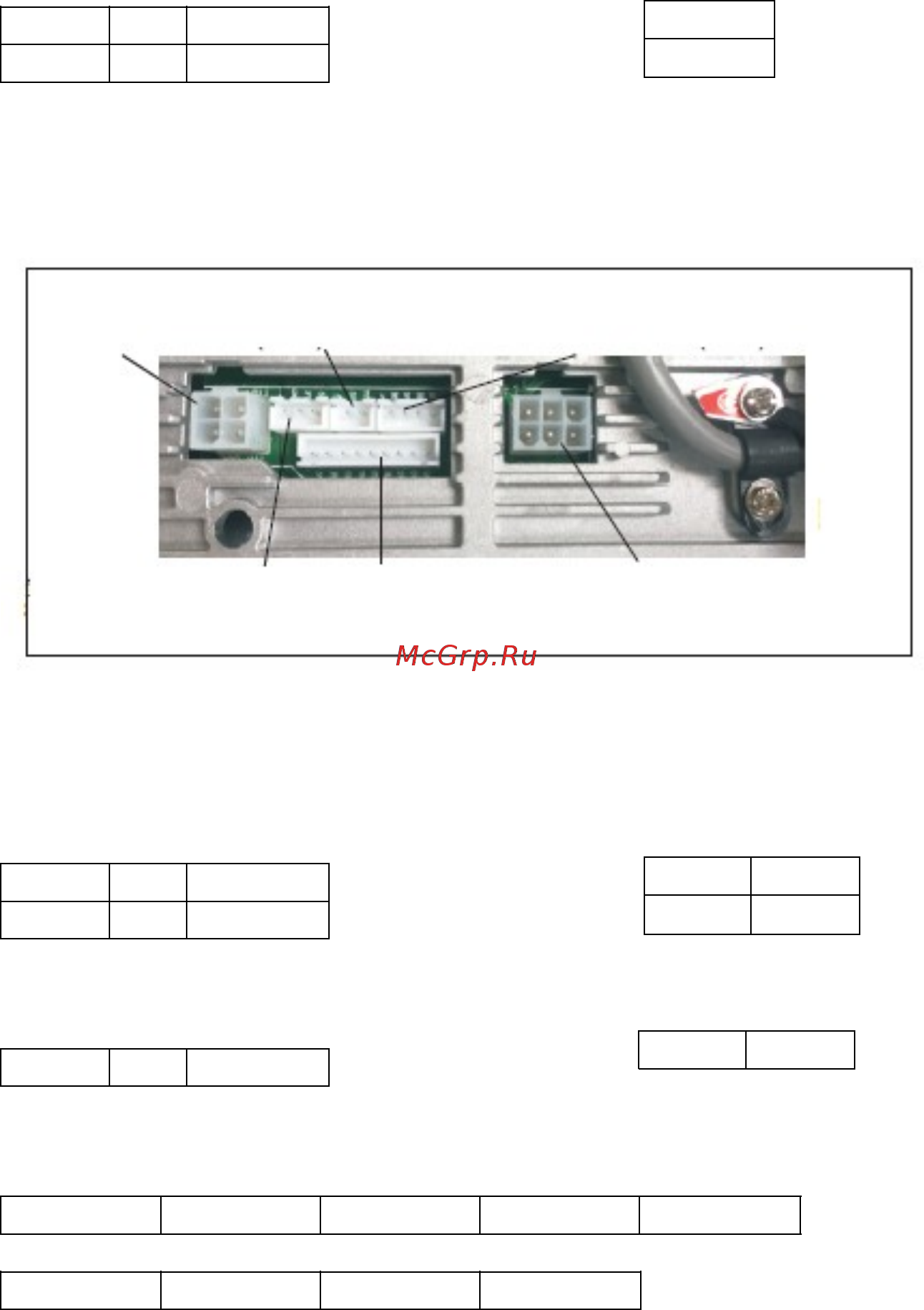

Рис.5

Контакты разъемов на задней стороне блока управления (см. Рис. 5) (специальная

модель Е1/Е2)

Сигн. - -

5В - ЗЕМЛЯ

Разъем регулятора Разъем электромагнита

скорости

Сигн. - -

Разъем регулятора Разъем электромагнита

скорости

BS FC-S 5VT TYL FL

BJS 5VT - LP

Подключите кабель питания контроллера контроллеру, который должен иметь отдельное

заземляющее устройство. Блок управления должен быть надежно заземлен. Подключите

разъемы на задней стороне контроллера. Проверьте надежность подключения

Отрегулируйте положение пластмассовой крышки, чтобы полностью закрыть все

разъемы.

4) Настройка

-5В

+5В

JXB+ JXB+

JXB- JXB-

5VT TYS
