Aurora A-20U100DZ [8/8] Схема разъемов

4 Схема разъемов

4.1 Наименования разъемов

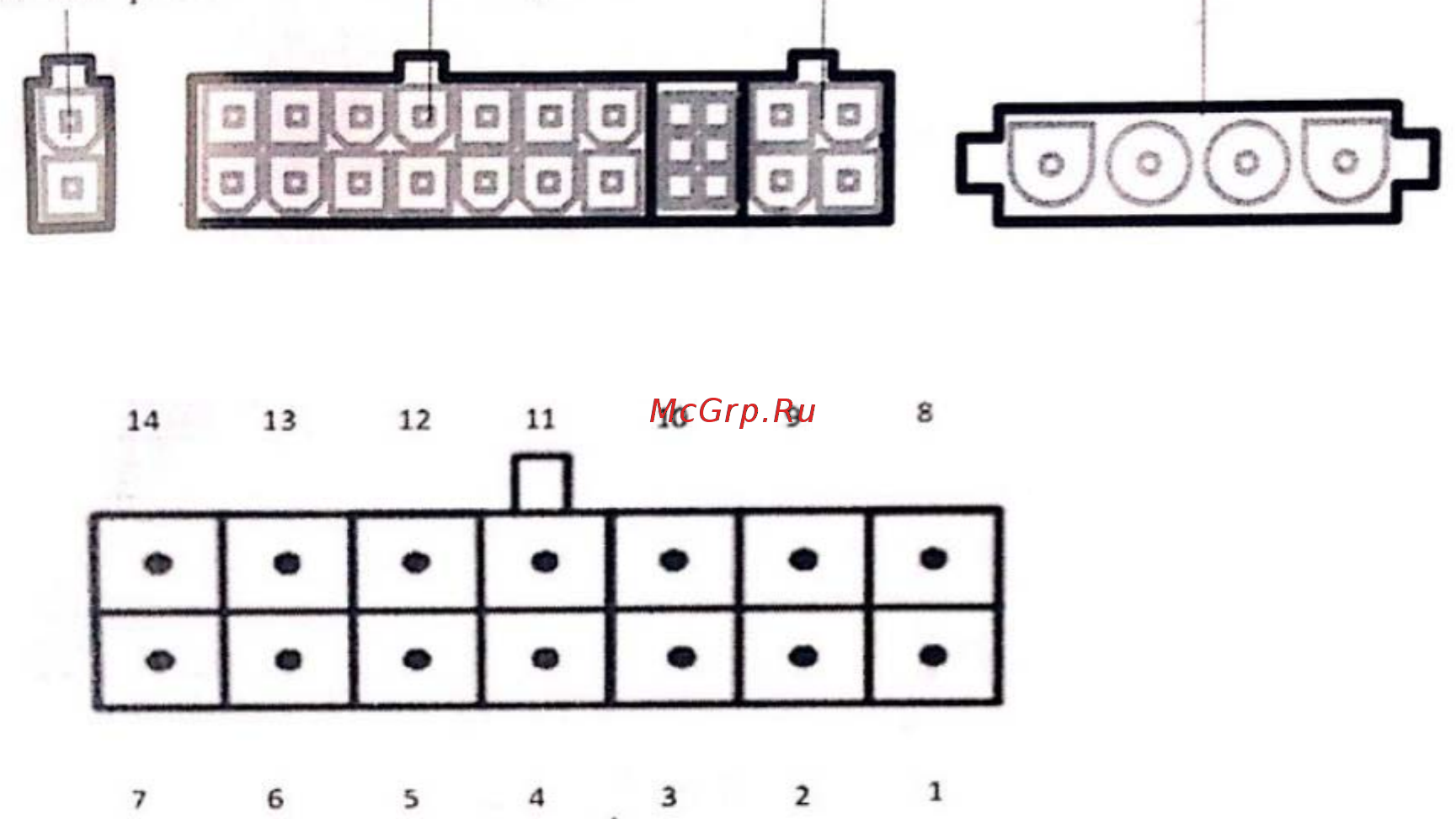

Разъем прижимной 14-контактный разъем Разъем для подключения Разъем подключения

лапки головки машины педали к электросети ~220 В

4.2 Назначение контактов разъема головки машины

(1) Электромагнит устройства обрезки нити: 1, 8

(2) Электромагнит зажима нити: 2, 9

(3) Подсветка: 4 (земля сигнала), 11 (+5В)

(4) Выключатель реверсирования направления строчки: 5 (сигнал датчика), 12 (земля сигнала)

(5) Электромагнит реверсирования направления строчки: 6, 13

(6) Дополнительный датчик положения иглы: 7 (сигнал датчика), 14 (земля сигнала)
