SBTL5000 series User Manual Page | 12

3.3 Принципиальная электрическая схема и ее функции

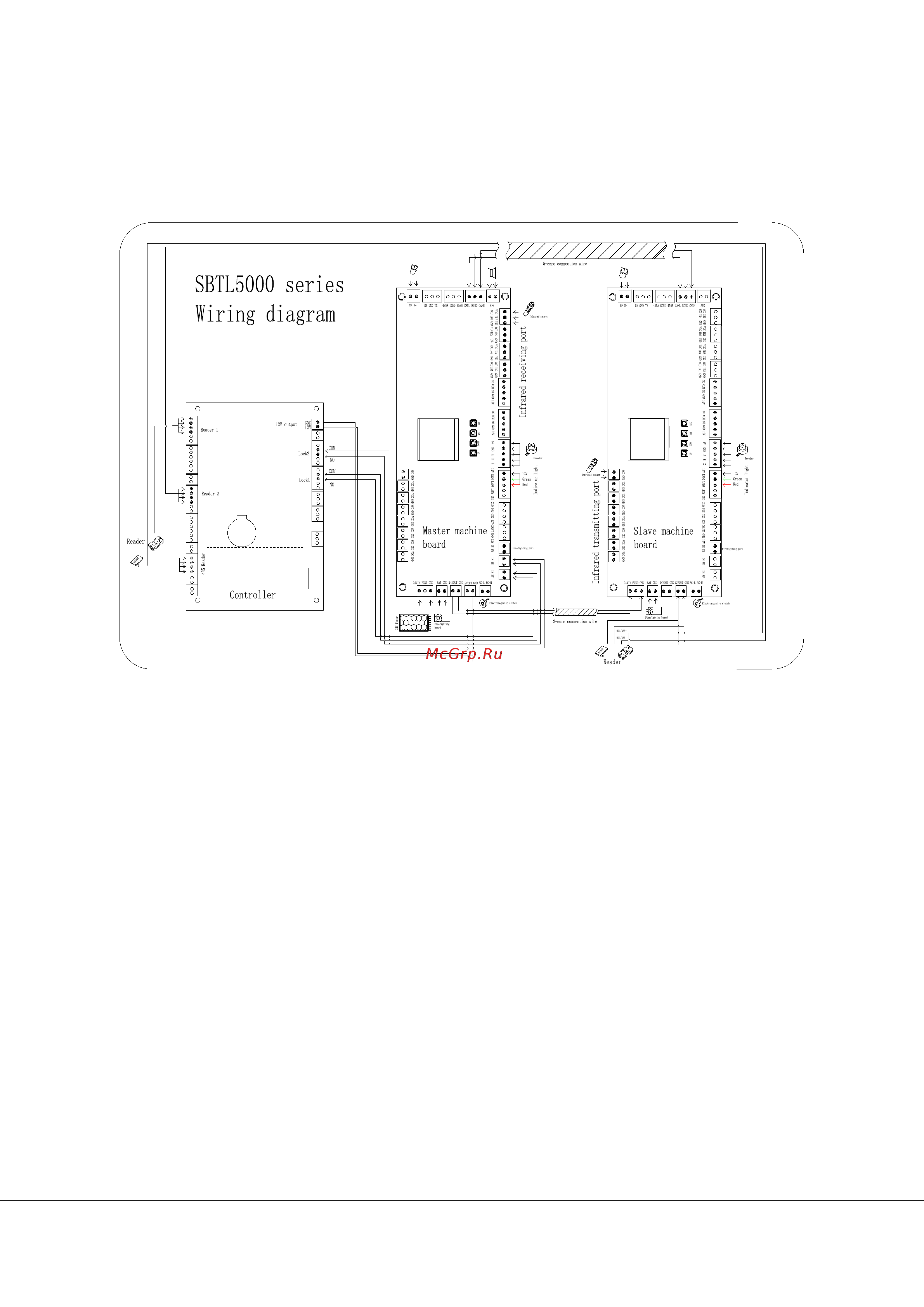

1) Принципиальная электрическая схема

Рис. 3-2

2) Функции терминалов в каждой зоне:

Вход питания системы: сетевое напряжение изменяется трансформатором до 24 В и

подается на главную панель.

Противопожарная плата: после отключения электропитания, поворотный барьер машины

открывается с помощью питания от резервного аккумулятора и больше не закрывается.

Открытие вправо (кнопка DOWN), открытие влево (кнопка UP): управляет открытием

шлагбаума слева или справа.

Блок управления доступом: обеспечивает питание платы доступа.

Порт связи RS485: прием внешних сигналов.

Терминал Главный / Подчиненный: он подключен к платам Главный и Подчиненный для

передачи сигналов.

IR-L：IR1

IR-R：IR4

AP-L：IR2

AP-R：IR3

IR1，IR4 at the bottom

IR2，IR3 on the top

LED light
